OSLON® Black Flat S KW HJL531.TE OSLON Black Flat S mampu memenuhi pelbagai keperluan. Peranti SMT ini sangat stabil, tahan lama dan boleh digunakan dengan proses piawai. Tatanan tapak pemayaan baru membolehkan kebolehpercayaan tinggi dan pengurusan terma yang diperbaiki. Cip kompak tidak sahaja menghasilkan keluaran cahaya yang tinggi, tetapi juga boleh ditujukan secara individu dengan kontras cip-ke-cip yang dipastikan, menjadikan LED ini penyelesaian ideal untuk Sinaran Pemanduan Adaptif (ADB).

Permohonan

- Penyinaran Hadapan Statis

Ciri-ciri

- Pakej: pakej SMD epoksi

- Teknologi cip: UX:3

- Radiasi Typ.: 120° (pemancar Lambertian)

- Warna: Cx = 0.322, Cy = 0.334 mengikut CIE 1931 (● putih ultra)

- Kelas Kekuatan Korosi: 3B

- Kelayakan: Layak AEC-Q102 dengan aras RV tahap 1

- ESD: 8 kV mengikut ANSI/ESDA/JEDEC JS-001 (HBM, Kelas 3B)

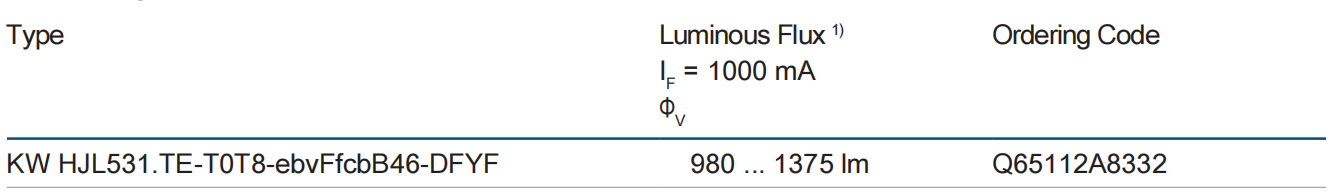

Maklumat Pesanan

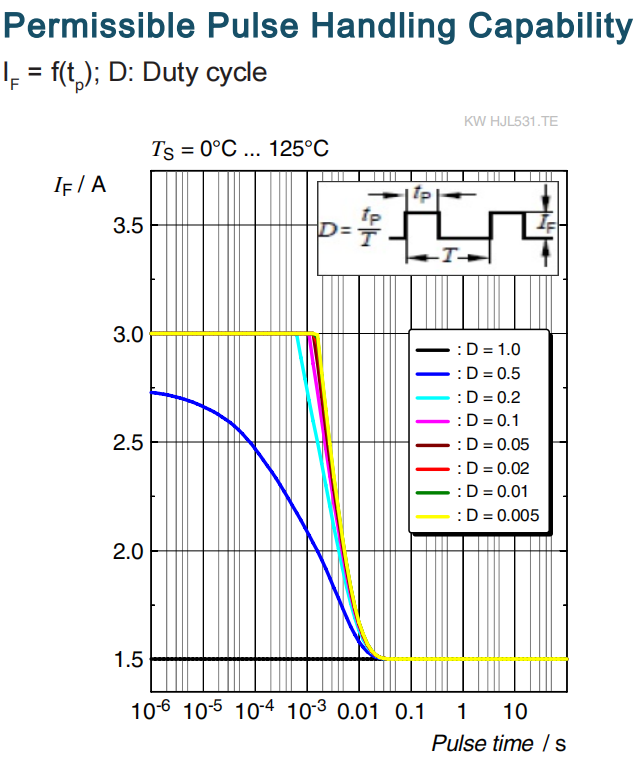

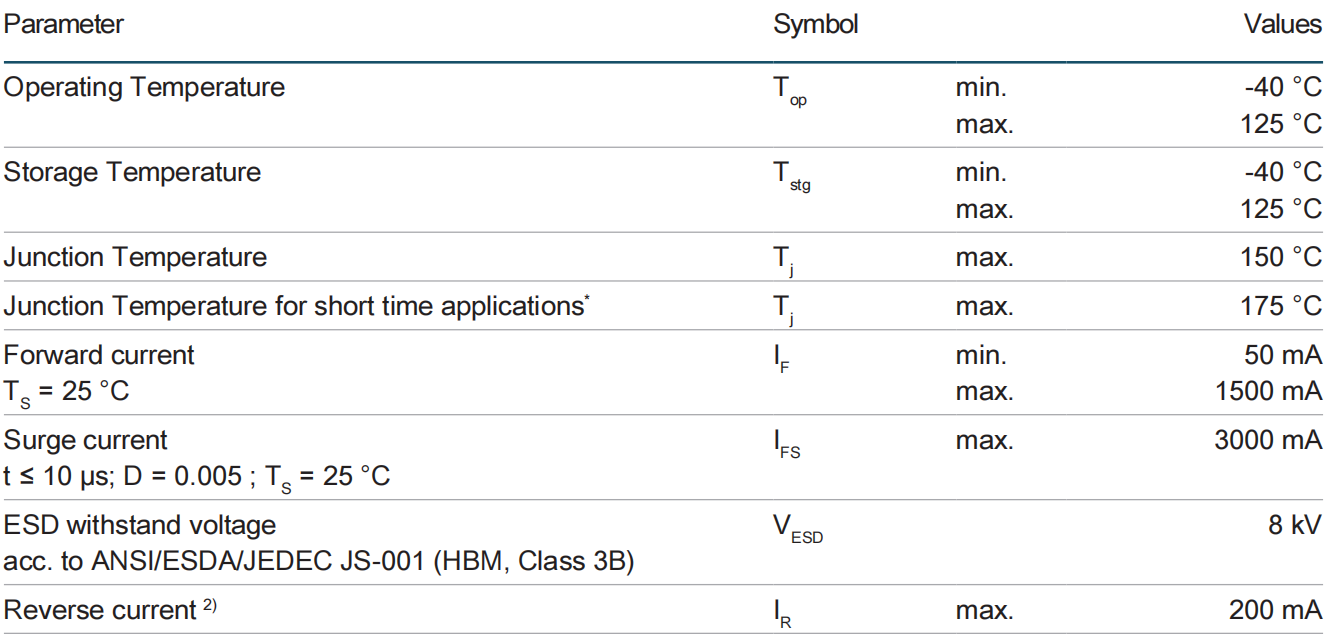

Penilaian Maksimum

* Tempoh hayat median (L70/B50) untuk Tj = 175°C adalah 100 jam.

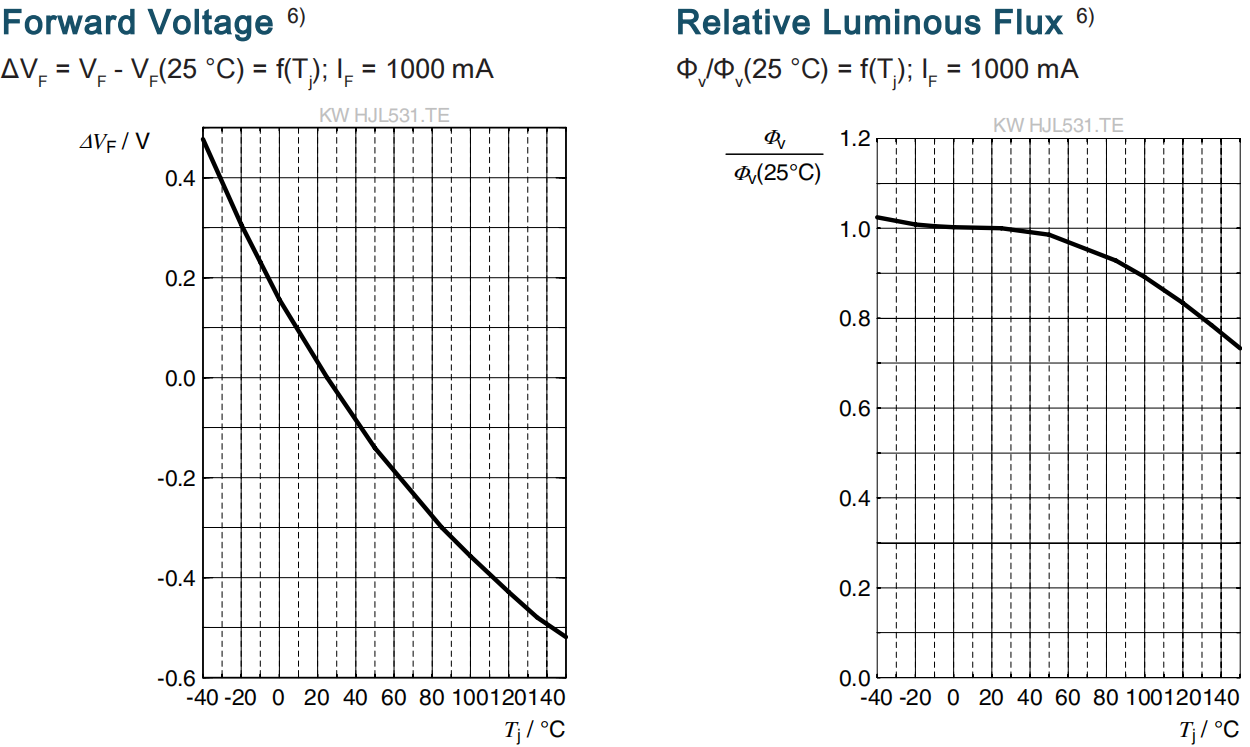

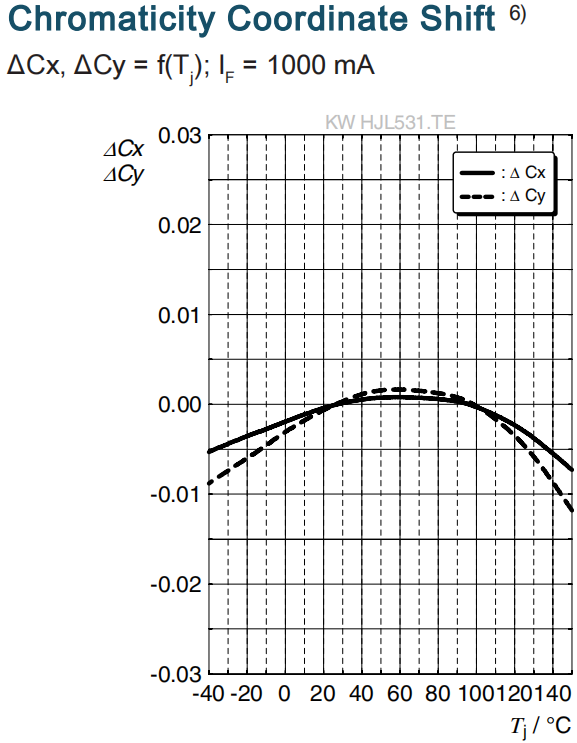

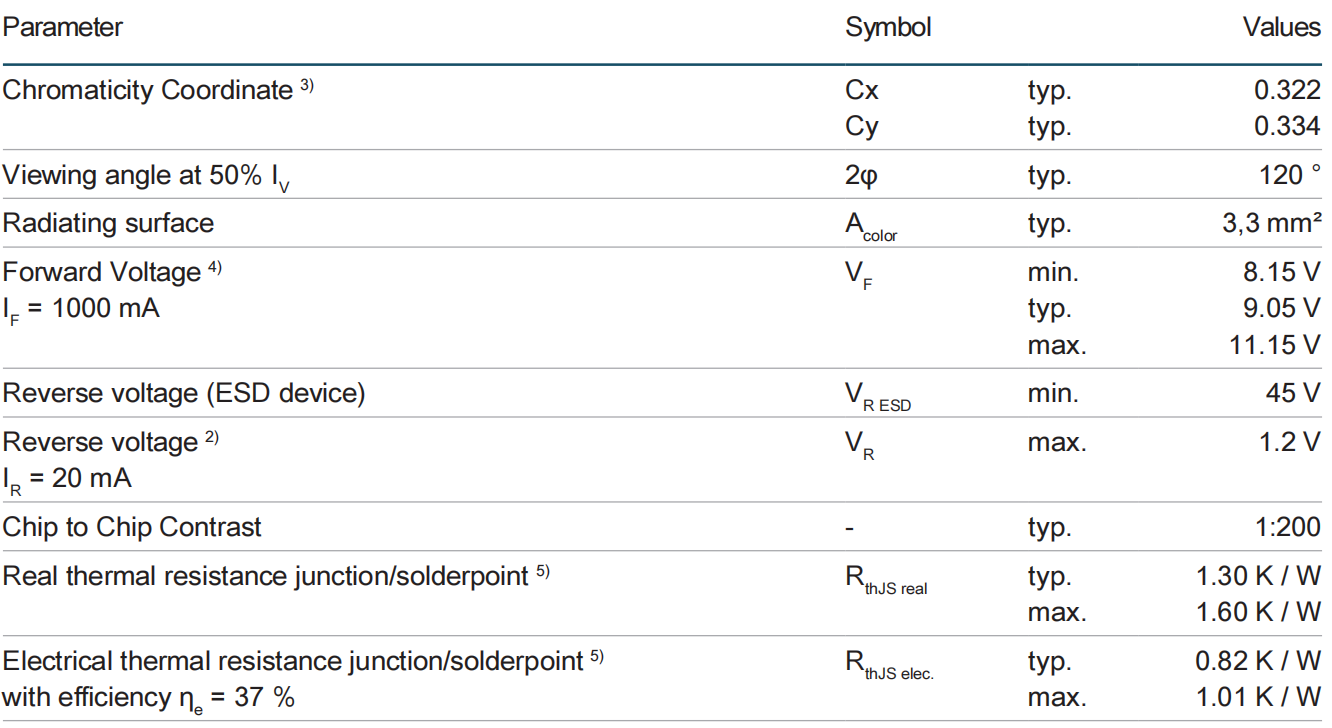

Ciri-ciri

I F = 1000 mA; TS = 25 °C

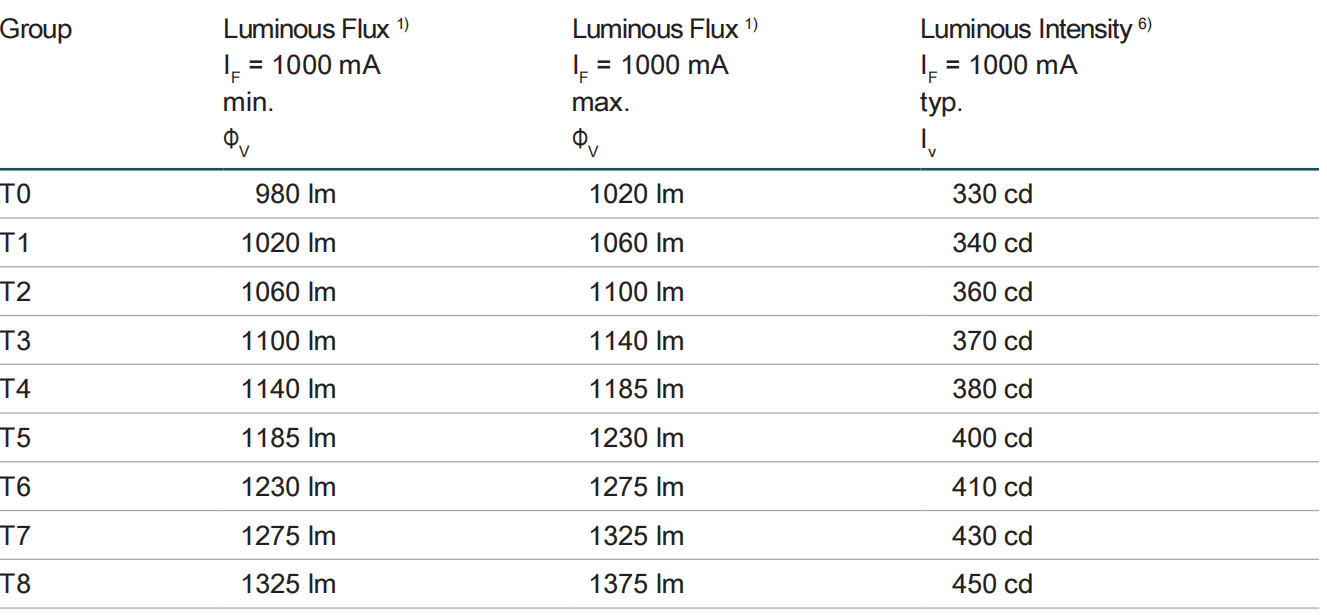

Kumpulan Kecerahan

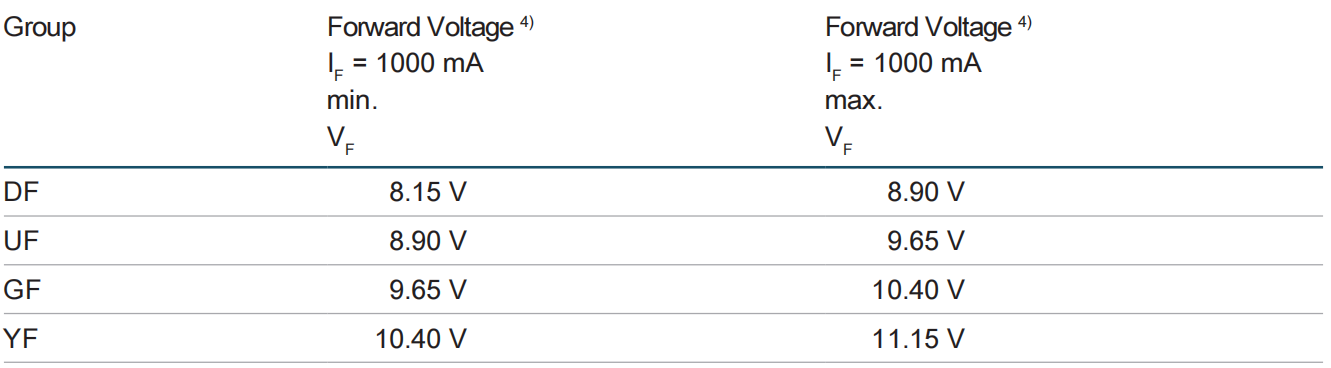

Kumpulan Voltan Depan

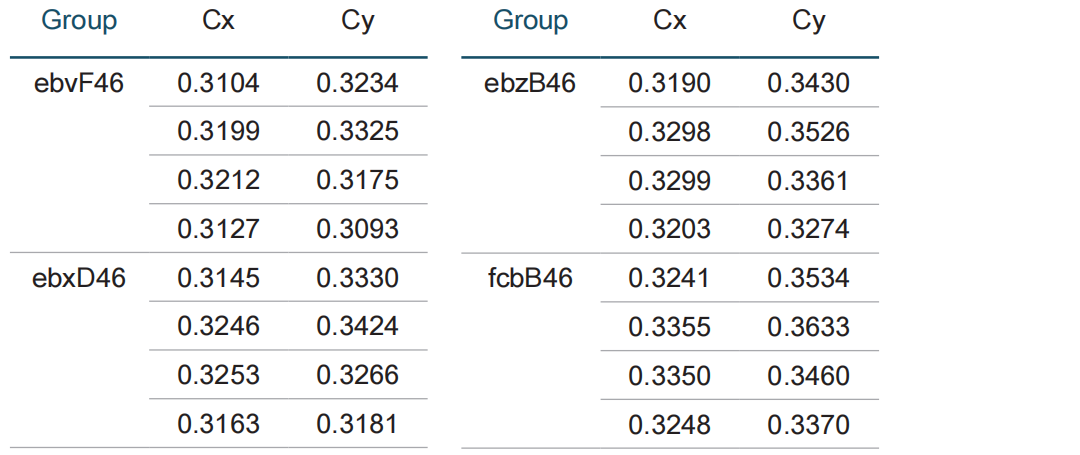

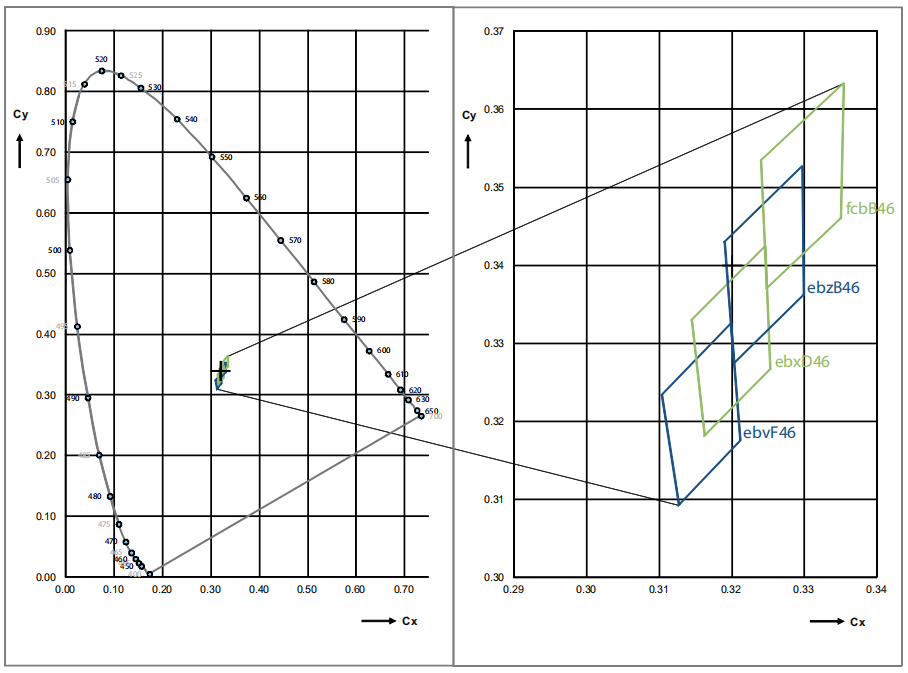

Kumpulan-Kumpulan Koordinat Kromatisiti 3)

Kumpulan-Kumpulan Koordinat Kromatisiti 3)

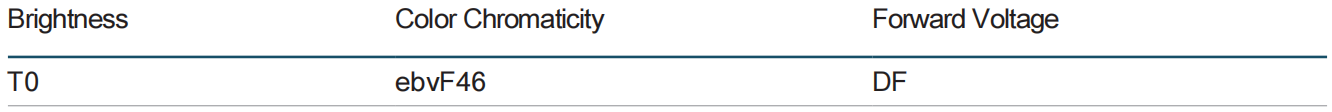

Nama Kumpulan di Label

Contoh: T0-ebvF46-DF

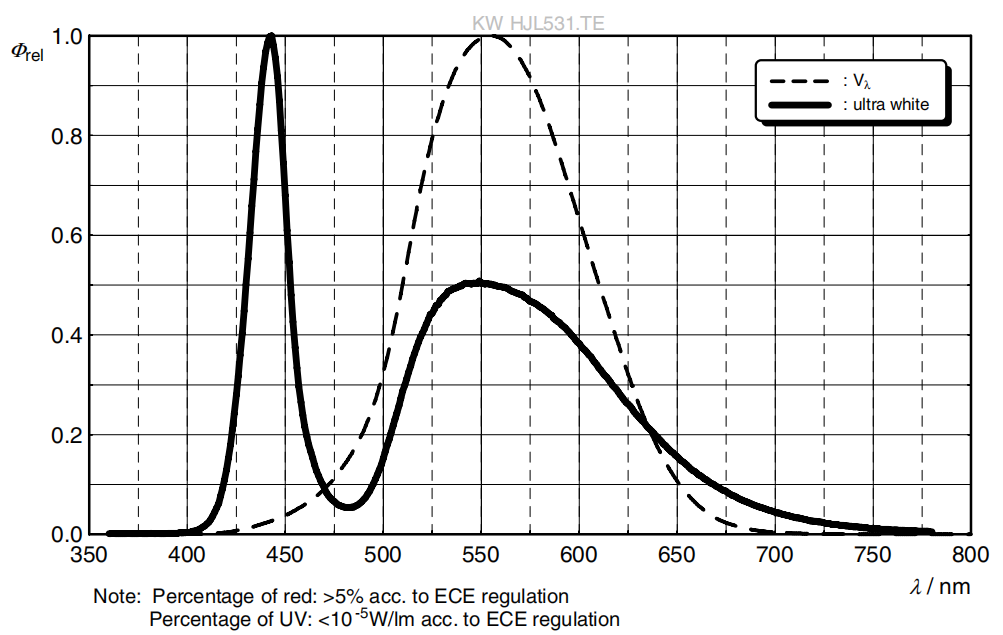

Pengeluaran Spektral Relatif 6)

Φrel = f (λ); IF = 1000 mA; TS = 25 °C

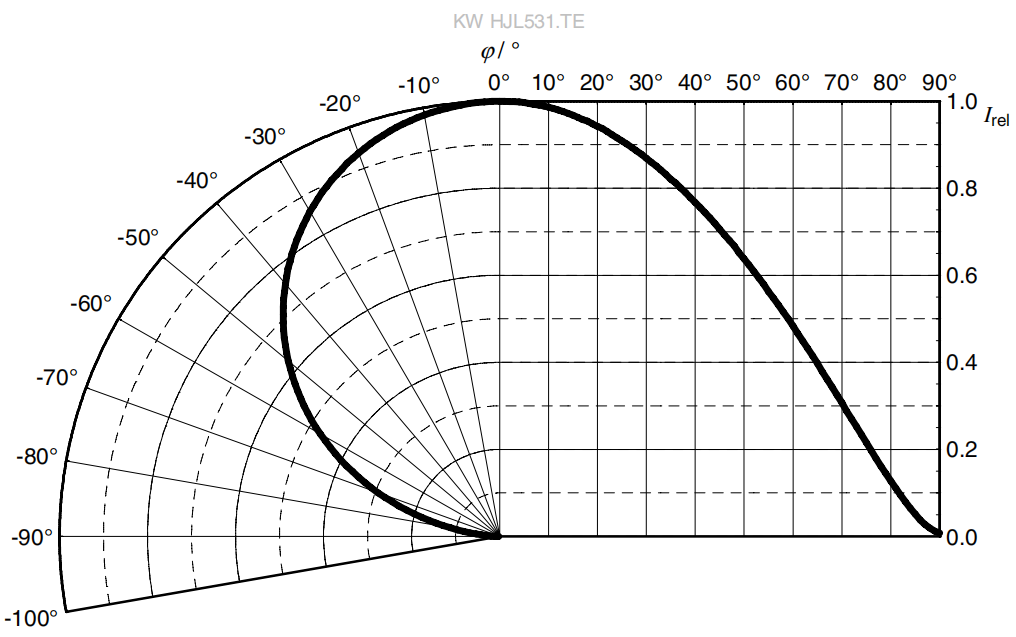

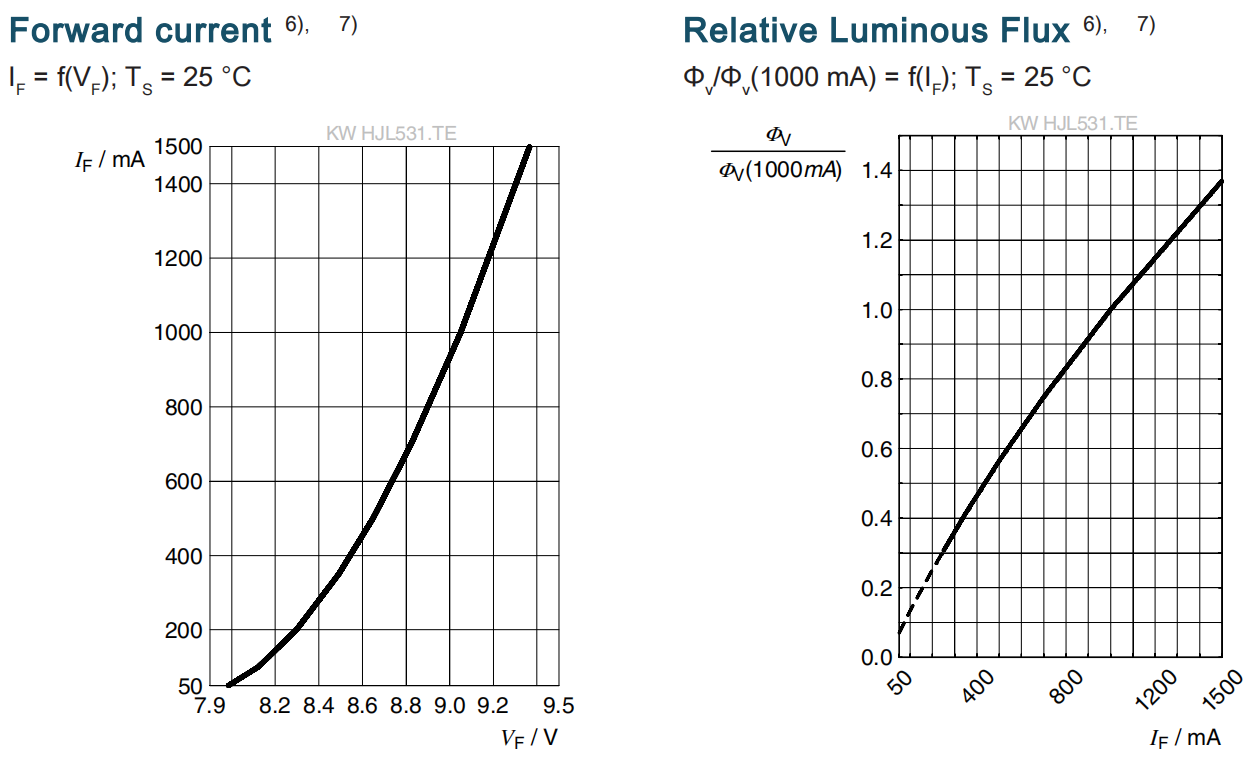

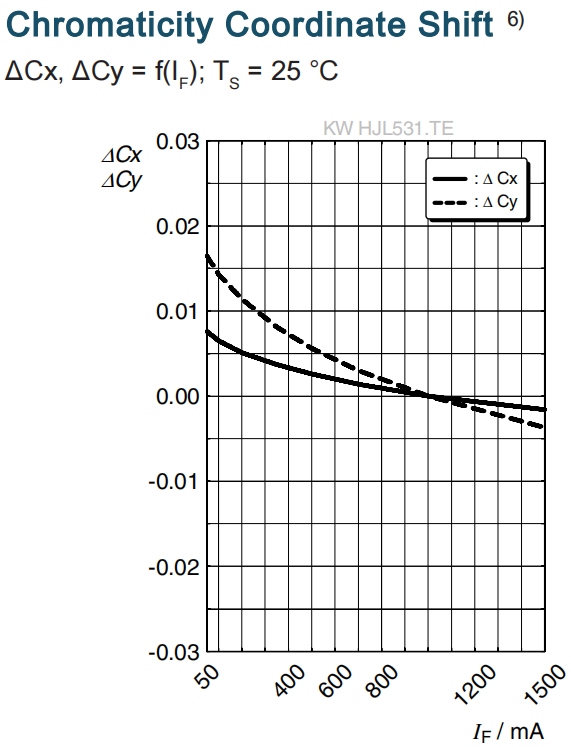

Ciri-ciri Radiasi 6)

I rel = f (ϕ); TS = 25 °C

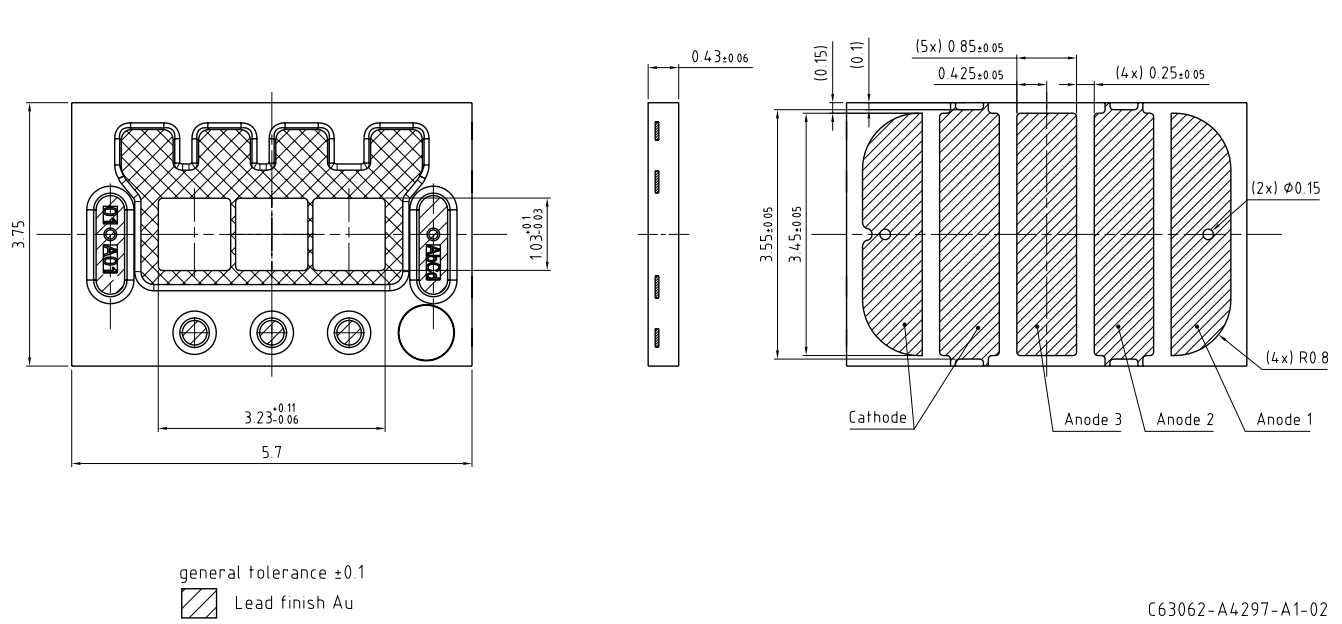

Gambar Dimensi 8)

Maklumat Lanjut:

Berat kira-kira: 35.0 mg

Ujian kerosakan: Kelas: 3B

Keadaan ujian: 40°C / 90 % RH / 15 ppm H2 S / 14 hari (lebih ketat daripada IEC

60068-2-43)

Nasihat ESD: Peranti ini dilindungi oleh peranti ESD yang disambungkan secara selari dengan Chip.

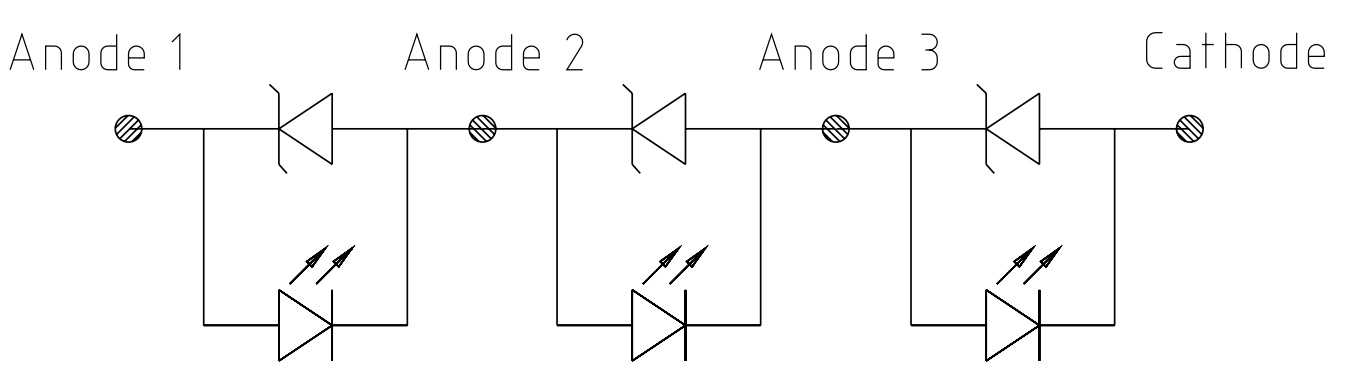

Litar Elektrik Dalaman

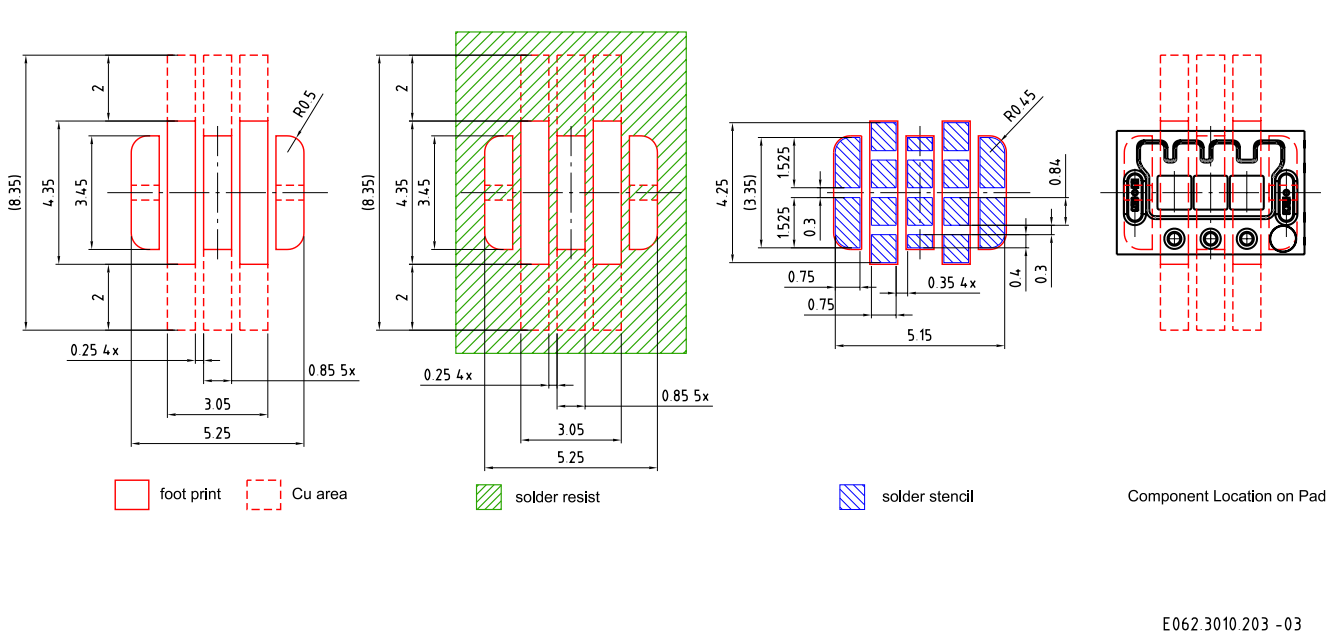

Pad Penyolderan Disyorkan 8)

Untuk hasil sambungan solder yang lebih baik, kami cadangkan melakukan solder di bawah atmosfera nitrogen piawai. Pakej tidak sesuai untuk pembersihan ultra sonik. Untuk memastikan kebolehpercayaan sambungan solder yang tinggi dan untuk mengurangkan risiko retak sambungan solder, pelanggan bertanggungjawab untuk menilai gabungan papan PCB dan bahan pasta solder untuk aplikasinya.

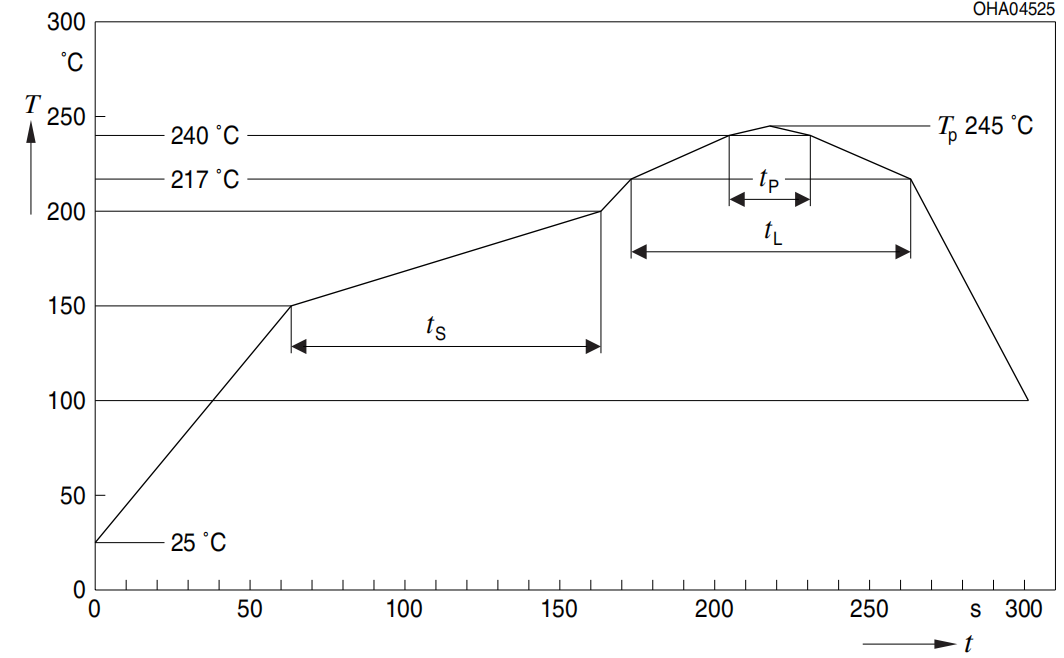

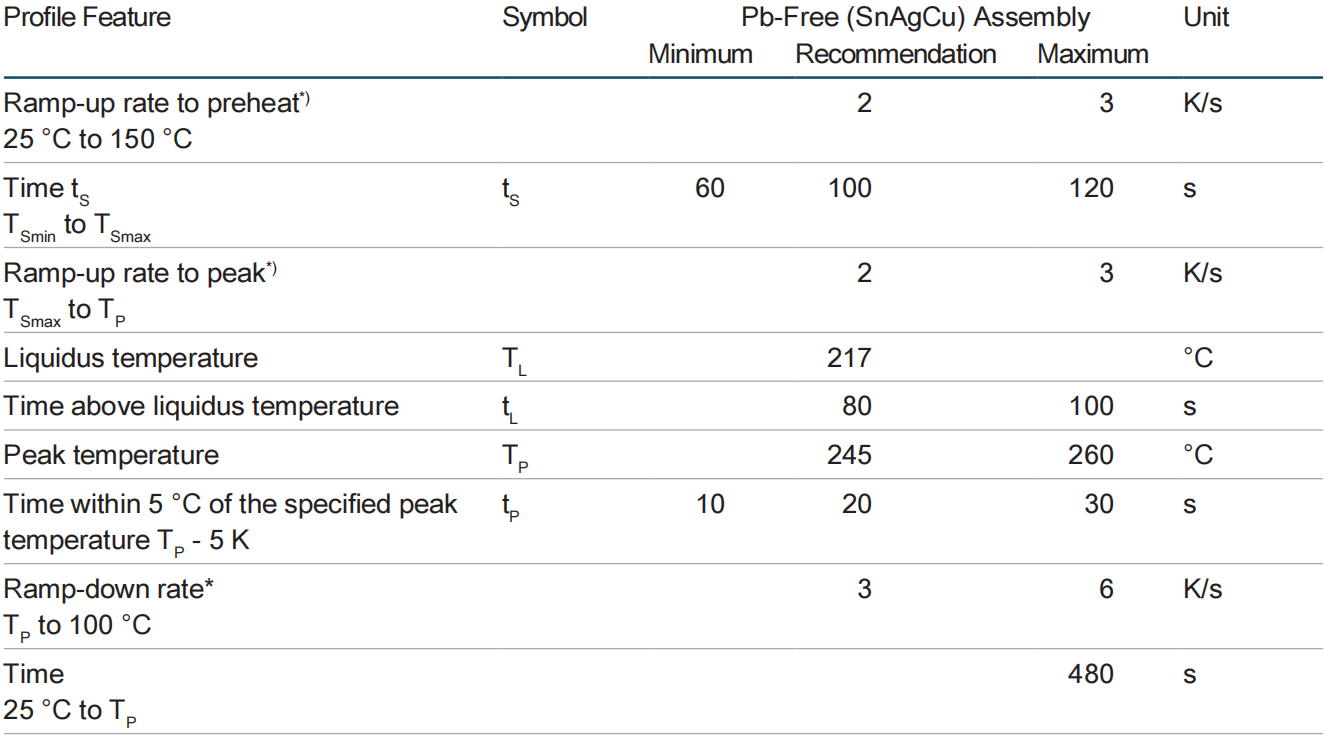

Profil Solder Reflow

Produk mematuhi aras MSL 2 mengikut JEDEC J-STD-020E

Semua suhu merujuk kepada pusat pakej, diukur pada atas komponen

* pengiraan cerun DT/Dt: Dt maksimum 5 saat; pemenuhan untuk julat T keseluruhan

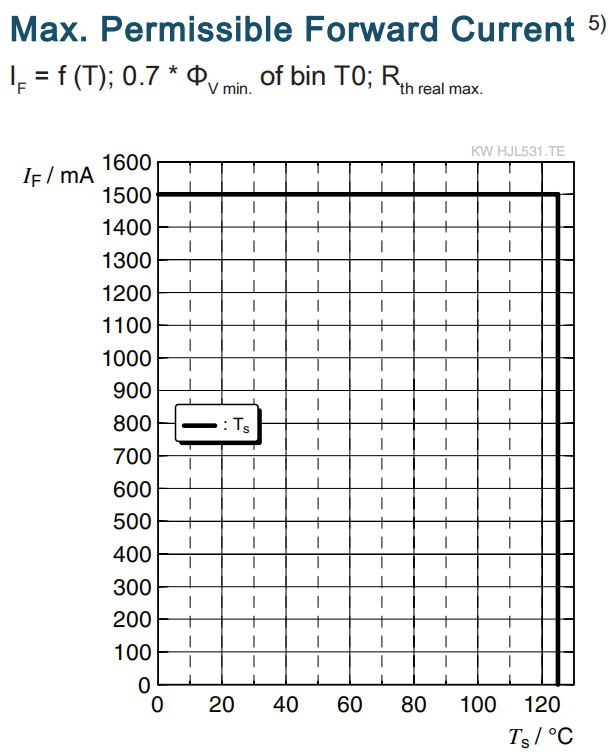

Penggenangan 8)

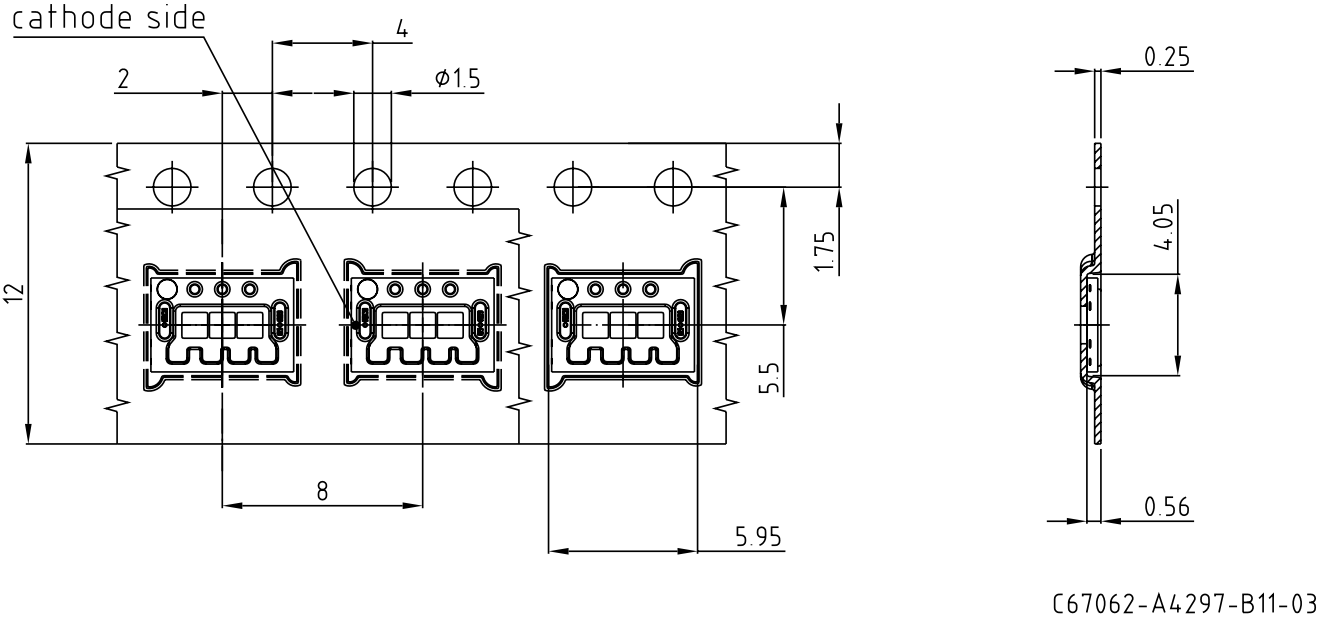

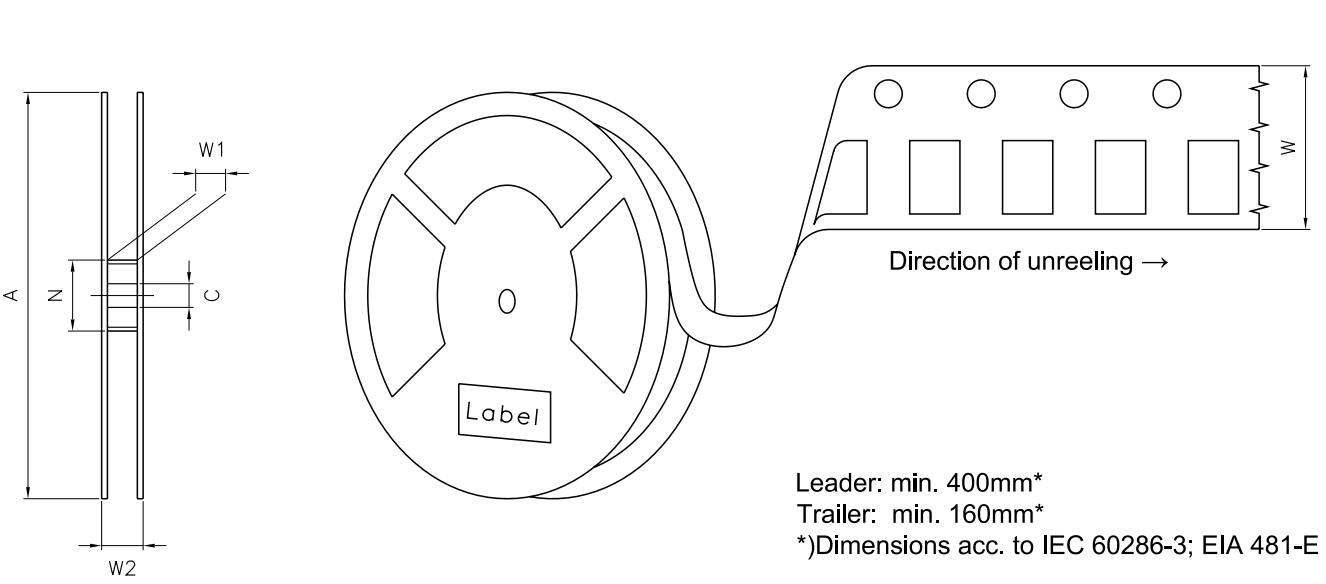

Tali dan Gilas 9)

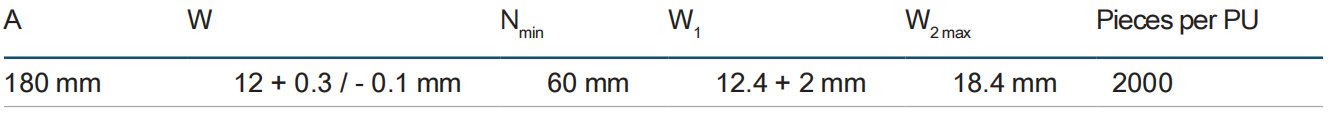

Dimensi Reel

Label Barcode Produk (BPL)

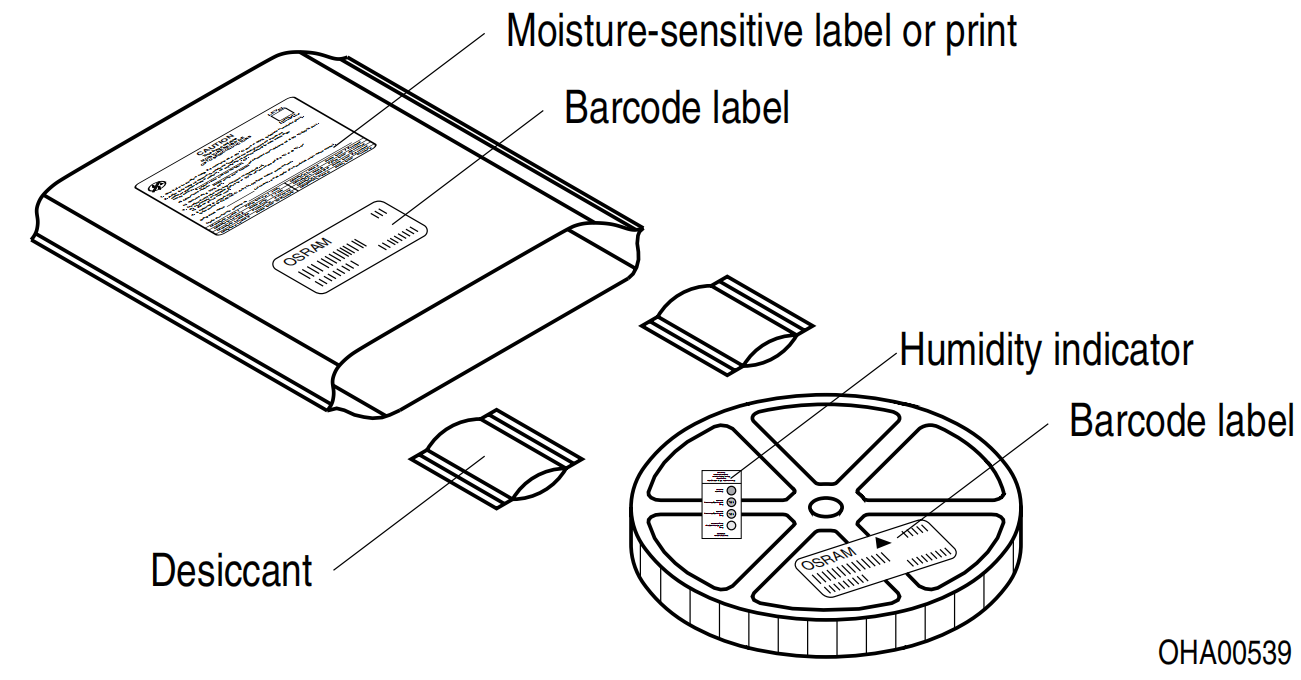

Proses dan Bahan Pengemasan Kering 8)

Produk peka kerosakan adalah dipacking dalam beg kering yang mengandungi penyerap kelembapan dan kad kelembapan mengikut JEDEC-STD-033.

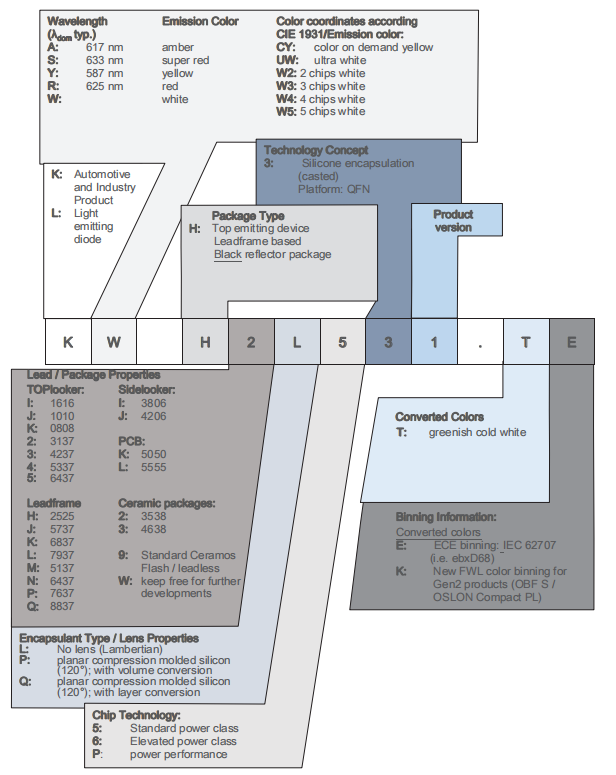

Sistem Penamatan Jenis

NOTA

Penilaian keselamatan mata berlaku mengikut piawaian IEC 62471:2006 (keselamatan bio-foto lampu dan sistem lampu). Dalam sistem pengkategorian risiko piawaian IEC ini, peranti yang dinyatakan dalam muka surat maklumat ini tergolong dalam kelas risiko sederhana (masa paparan 0.25 s). Dalam keadaan sebenar (untuk masa paparan, keadaan pupus mata, jarak pemerhatian), diasumsikan tiada ancaman kepada mata dari peranti ini. Sebagai prinsip, bagaimanapun, perlu disebut bahawa sumber cahaya terang mempunyai potensi paparan sekunder yang tinggi kerana kesannya menyilaukan. Apabila melihat sumber cahaya terang (contohnya, lampu hadapan), penurunan sementara ketajaman penglihatan dan bayangan boleh berlaku, yang boleh menyebabkan rasa tidak selesa, gangguan, ketidakupayaan penglihatan, dan malah kemalangan, bergantung kepada situasi.

Komponen-komponen peranti ini mengandungi, di samping bahan lain, bahan yang dipenuhi logam termasuk perak. Bahan yang dipenuhi logam boleh terjejas oleh persekitaran yang mengandungi bekas-bekas bahan agresif. Oleh itu, kami cadangkan pelanggan meminimumkan paparan peranti kepada bahan-bahan agresif semasa penyimpanan, pengeluaran, dan penggunaan. Peranti yang menunjukkan kerosakan kelihatan apabila diuji menggunakan ujian-ujian yang diterangkan di atas tidak menunjukkan sisihan prestasi di dalam had kegagalan semasa tempoh ujian yang dinyatakan. Had kegagalan masing-masing diterangkan dalam IEC60810.

Untuk maklumat lanjut berkaitan aplikasi sila lawati https://ams-osram.com/support/application-notes

Pengecualian

Perhatian!

Maklumat ini menghuraikan jenis komponen dan tidak patut dianggap sebagai ciri-ciri yang ditjamin. Terma penghantaran dan hak untuk membuat perubahan rekabentuk tersedia. Akibat daripada keperluan teknikal, komponen boleh mengandungi bahan berbahaya.

Untuk maklumat tentang jenis-jenis yang bersoal sila hubungi Jawatan Penjualan kami.

Jika dicetak atau dimuat turun, sila cari versi terkini di laman web kami.

Pembungkusan

Sila guna pengendali daur semula yang diketahui oleh anda. Kami juga boleh membantu anda - hubungi pejabat jualan terdekat. Mengikut perjanjian, kami akan mengambil balik bahan empangan jika ia telah di sort. Anda mesti memikul kos pengangkutan. Untuk bahan empangan yang dikembalikan kepada kami tanpa disort atau yang tidak wajib kami terima, kami perlu mengenakan anda untuk kos-kos yang timbul.

Peranti atau aplikasi keselamatan produk/fungsian atau peranti/peralatan perubatan

Komponen kami tidak dibangunkan, direka bentuk atau diuji untuk digunakan sebagai komponen berkaitan keselamatan atau dalam peranti perubatan.

Produk kami tidak diluluskan pada tahap modul dan sistem untuk aplikasi tersebut.

Dalam kes pembeli - atau pelanggan yang disediakan oleh pembeli - mempertimbangkan menggunakan komponen kami dalam peranti keselamatan produk/ permohonan atau peranti perubatan/ permohonan, pembeli dan/atau pelanggan perlu memberitahu rakan jualan setempat kami dengan serta-merta dan kami, pembeli dan/atau pelanggan akan menganalisis dan menyelaraskan permintaan spesifik pelanggan di antara kami dan pembeli dan/atau pelanggan.

Glosari

1) Keterang: Nilai kecerlangan diukur semasa impul arus selama 25 ms, dengan kelangsungan dalaman ±8% dan ketidakpastian diperluaskan ±11% (menurut GUM dengan faktor penutupan k = 3).

2) Operasi songsang: Produk ini dimaksudkan untuk dioperasikan dengan mengaplikasikan arus terus dalam julat yang ditentukan. Mengaplikasikan sebarang bias terbalik berterusan atau bias terus di bawah julat voltan pancaran cahaya harus dielakkan kerana ia boleh menyebabkan migrasi yang mungkin mengubah ciri-ciri elektro-optik atau merosakkan LED.

3) Kumpulan koordinat kromatikiti: Koordinat kromatikiti diukur semasa impul arus selama 25 ms, dengan kebolehpulihannya secara dalaman ±0.005 dan ketidakpastian diperluaskan ±0.01 (mengikut GUM dengan faktor liputan k = 3).

4) Voltan Terus: Voltan terus diukur semasa impul arus selama 8 ms, dengan kebolehpulihannya secara dalaman ±0.05 V dan ketidakpastian diperluaskan ±0.1 V (mengikut GUM dengan faktor liputan k = 3).

5) Rintangan Tepu: Rth maks adalah berdasarkan nilai-nilai statistik (6σ) yang digunakan untuk Derating.

6) Nilai Tipikal: Kerana syarat khas dalam proses pembuatan peranti semikonduktor, data tipikal atau korelasi teknikal parameter hanya boleh mencerminkan angka statistik. Ini tidak semestinya sepadan dengan parameter sebenar setiap produk tunggal, yang mungkin berbeza dari data tipikal dan korelasi yang dikira atau garis ciri tipikal. Jika diminta, contohnya kerana peningkatan teknologi, data tipikal ini akan diubah tanpa pemberitahuan lanjut.

7) Graf sifat: Dalam julat di mana garis graf adalah terputus, anda perlu mengharapkan perbezaan yang lebih tinggi di antara peranti-peranti individu dalam satu unit pepak.

8) Toleransi Pengukuran: Kecuali dinyatakan lain dalam gambar rajah, toleransi ditetapkan dengan ±0.1 dan dimensi ditetapkan dalam mm.

9) Tape dan Reel: Semua ukuran dan toleransi ditetapkan mengikut IEC 60286-3 dan ditetapkan dalam mm.

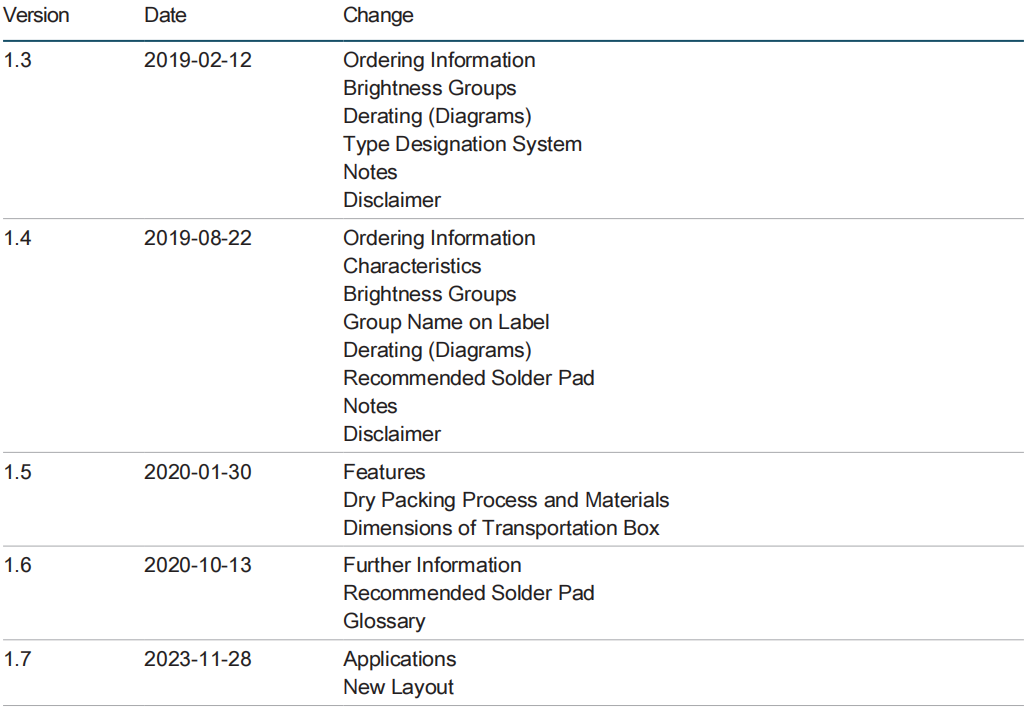

Sejarah Revisi
