SiC MOSFET

650V 25mΩ Gen2 Kenderaan SiC MOSFET
650V 25mΩ Gen2 Kenderaan SiC MOSFET

650V 25mΩ Gen2 Kenderaan SiC MOSFET

  • Pengenalan

Pengenalan
Tempat asal: Zhejiang
Nama Jenama: Inventchip Technology
Nombor Model: IV2Q06025T4Z
Pensijilan: AEC-Q101


Ciri-ciri

  • Teknologi SiC MOSFET Generasi Kedua dengan

  • +18V pendorong gerbang

  • Voltan blokkan tinggi dengan rintangan hidup rendah

  • Penukaran laju tinggi dengan kapasitance rendah

  • Kemampuan suhu persimpangan operasi tinggi

  • Diode badan intrinsik yang sangat cepat dan kukuh

  • Masukan gerbang Kelvin memudahkan reka cipta litar pemandu

Permohonan

  • Pemandu Motor

  • Inverter suria

  • Penukar DC/DC automotif

  • Inverter pengompres automotif

  • Sistem Kuasa Mod Pengalihan

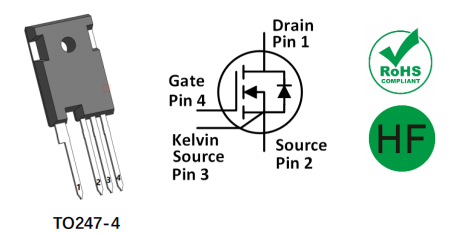

Garis Besar:

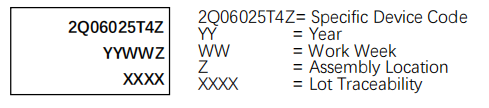

Rajah Penandaan:


Penarafan Maksimum mutlak (TC=25°C kecuali dinyatakan lain)

Simbol Parameter nilai unit Keadaan Ujian Nota
VDS Voltan Drain-Sumber 650V VGS =0V, ID =100μA
VGSmax (DC) Voltan DC maksimum -5 hingga 20 V Statik (DC)
VGSmax (Spike) Voltan puncak maksimum -10 hingga 23 V Kitaran duti<1%, dan lebar pulsa<200ns
VGSon Voltan penyalaan yang disyorkan 18±0.5 V
VGSoff Voltan pematian yang disyorkan -3.5 hingga -2 V

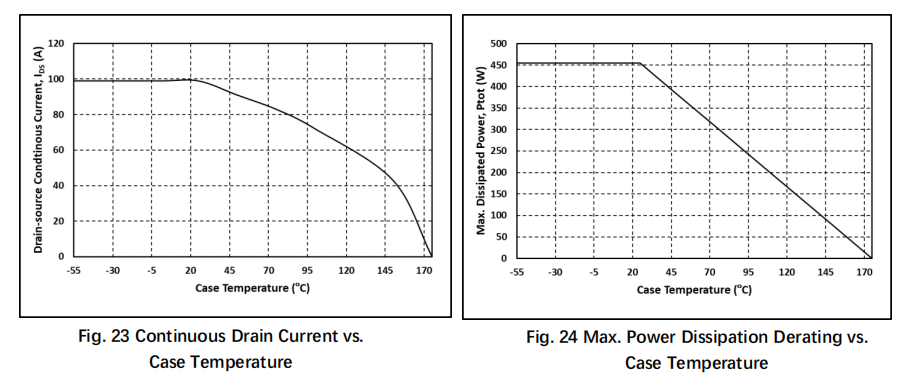

id Arus penguras (terus-menerus) 99A VGS =18V, TC =25°C Raj. 23
72A VGS =18V, TC =100°C
IDM Arus penjinak (tertumpu) 247A Lebar denyutan terhad oleh SOA Rajah 26
Ptot Jumlah pembebasan kuasa 454W TC =25°C Raj. 24
TSTG Julat Suhu Penyimpanan -55 hingga 175 °C
Tj Suhu persimpangan operasi -55 hingga 175 °C
TL Suhu penyolderan 260°C penyolderan gelombang sahaja dibenarkan pada pin, 1.6mm dari kes selama 10 saat


Data haba

Simbol Parameter nilai unit Nota

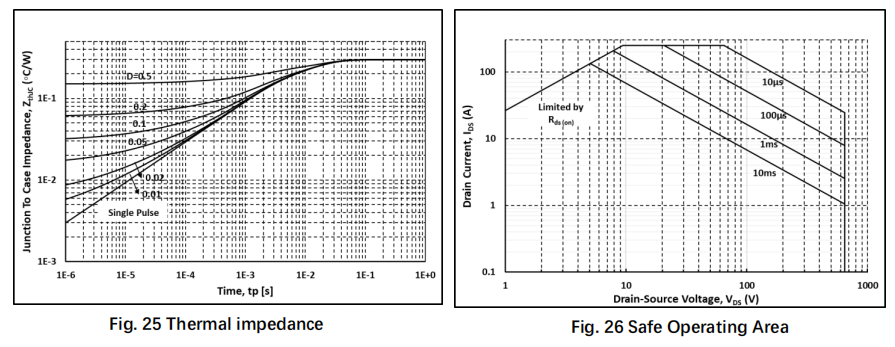

Rθ(J-C) Hambatan Tepi dari Junction ke Kes 0.33°C/W Rajah. 25


Ciri-ciri Elektrik (TC =25。C melainkan dinyatakan sebaliknya)

Simbol Parameter nilai unit Keadaan Ujian Nota
Min. - TIP. Max.
IDSS Arus pengurasan voltan sifar gerbang 3100μA VDS =650V, VGS =0V
IGSS Pasaran kebocoran pintu ±100 nA VDS =0V, VGS = -5~20V

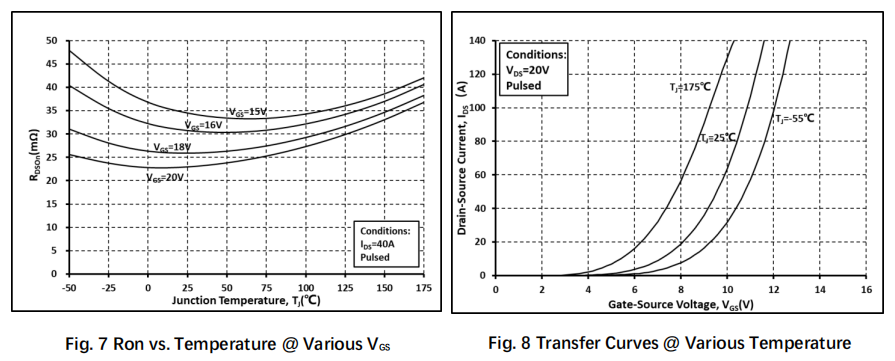

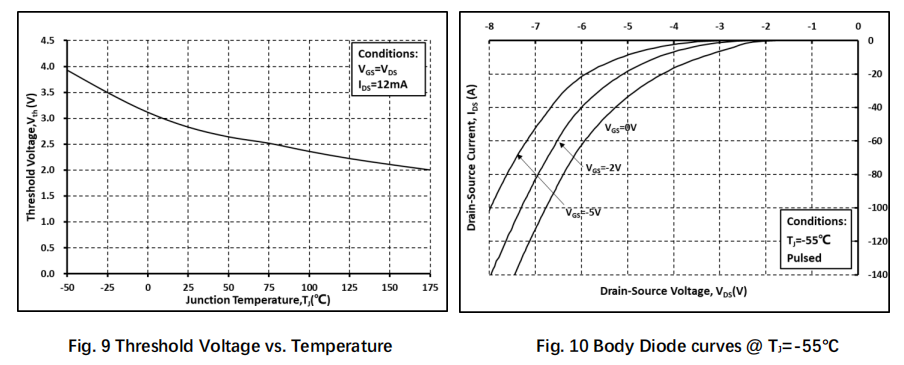

VTH Voltan ambang pintu 1.82.84.5V VGS=VDS , ID =12mA Rajah 8, 9
2.0VGS=VDS , ID =12mA @ TJ =175。C

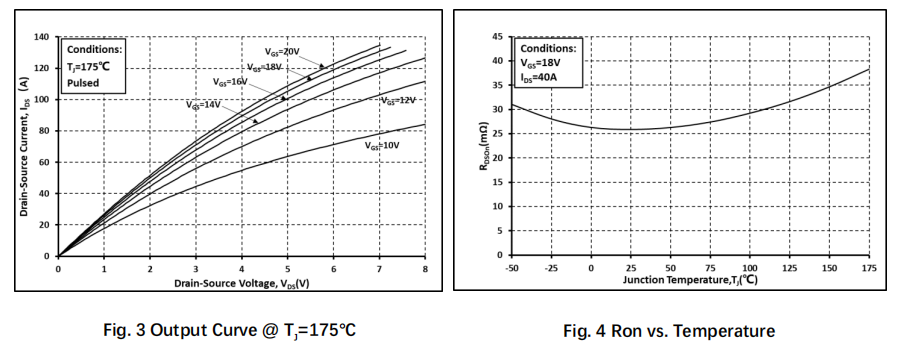

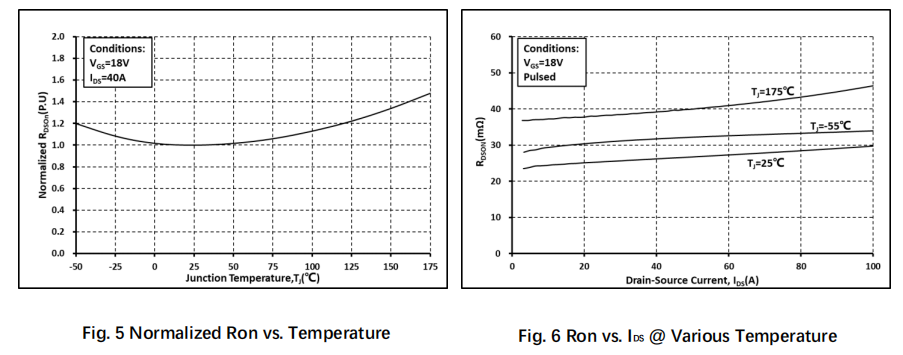

Ron Hambatan statik drain-sumber pada keadaan hidup 2533VGS =18V, ID =40A @TJ =25。C Rajah 4, 5, 6, 7
38VGS =18V, ID =40A @TJ =175。C

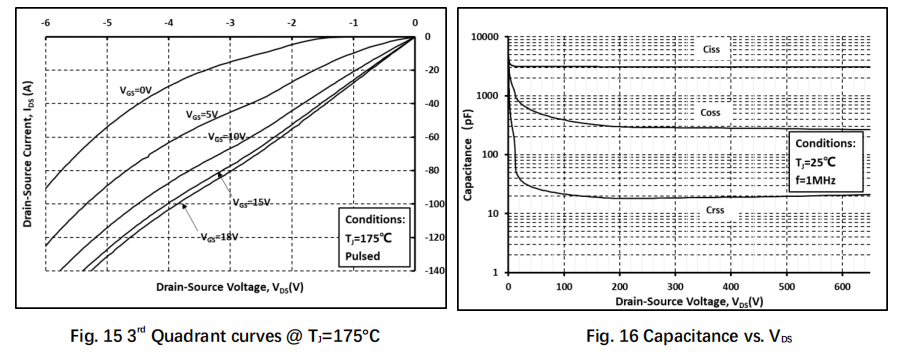

Ciss Kapasiti input 3090PF VDS=600V, VGS =0V, f=1MHz, VAC=25mV Rajah 16
Coss Kapacitans Output 251PF
Crss Kapasiti pemindahan terbalik 19PF

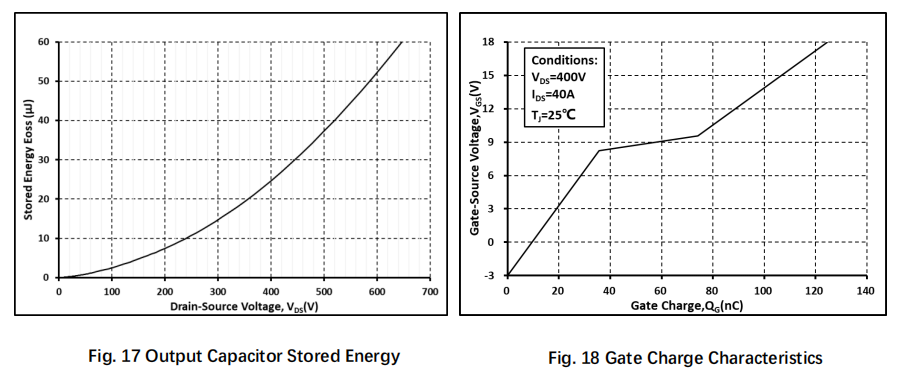

Eoss tenaga ter simpan Coss 52μJ Rajah 17
Qg cas gate jumlah 125NC VDS =400V, ID =40A, VGS =-3 hingga 18V Rajah 18
Qgs Cas gate-source 35.7NC
Qgd Cas gate-drain 38.5NC
Rg Tahanan input gate 1.5Ω f=1MHz

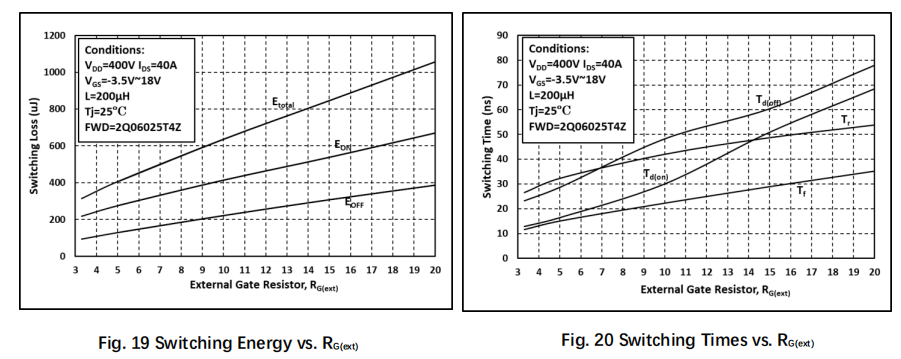

EON Tenaga Pertukaran Hidup 218.8μJ VDS =400V, ID =40A, VGS =-3.5 hingga 18V, RG(ext) =3.3Ω, L=200μH TJ =25。C Rajah 19, 20
EOFF Tenaga Pertukaran Mati 95.0μJ
td ((on) Masa kelewatan penyambutan 12.9n
tr Masa naik 26.5
td ((off) Masa kelewatan penutupan 23.2
TF Waktu kejatuhan 11.7

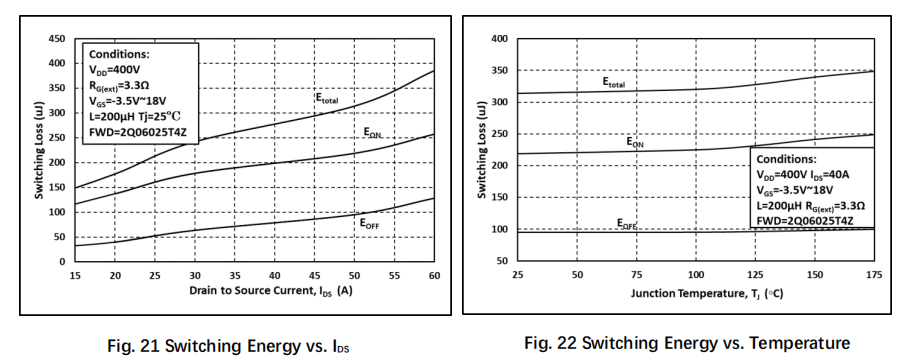

EON Tenaga Pertukaran Hidup 248.5μJ VDS =400V, ID =40A, VGS =-3.5 hingga 18V, RG(ext) =3.3Ω, L=200μH TJ =175。C Rajah 22
EOFF Tenaga Pertukaran Mati 99.7μJ


Ciri-ciri Diod Terbalik (TC =25。C melainkan dinyatakan sebaliknya)

Simbol Parameter nilai unit Keadaan Ujian Nota
Min. - TIP. Max.

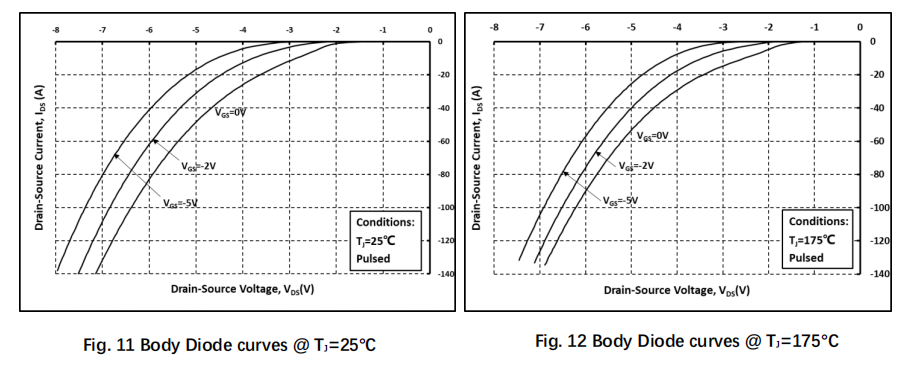

VSD Voltan dioda ke hadapan 3.7V ISD =20A, VGS =0V Rajah 10, 11, 12
3.5V ISD =20A, VGS =0V, TJ =175。C
trr Masa Pemulihan Balik 32n VGS =-3.5V/+18V, ISD =40A, VR =400V, RG(ext) =7.5Ω L=200μH di/dt=3000A/μs
Qrr Cas Charge Pemulihan Balik 195.3NC
IRRM Arus pulih terbalik puncak 20.2A

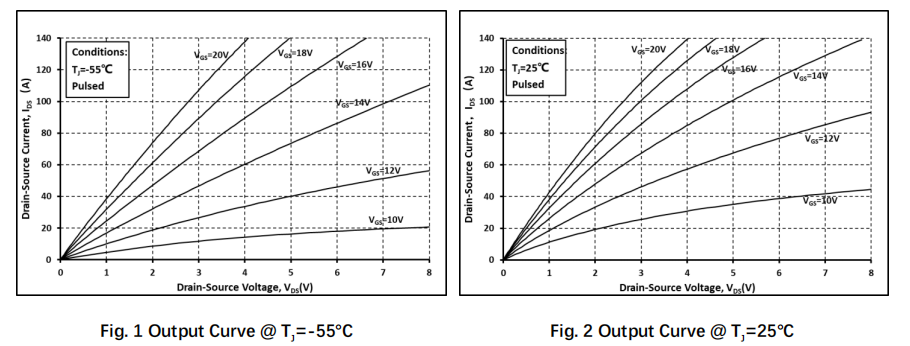

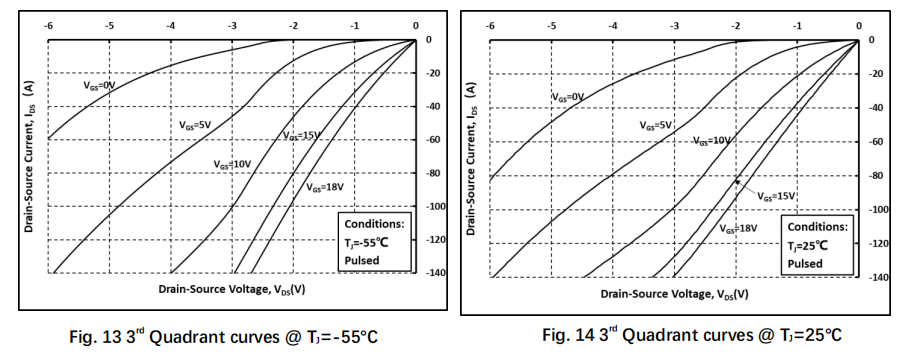

Penjanaan Tipikal (lengkung)

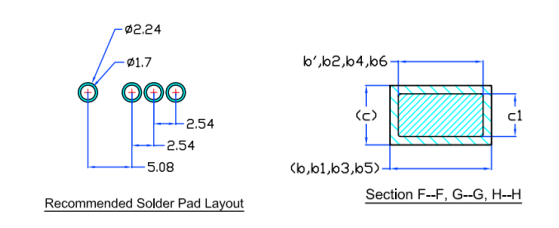

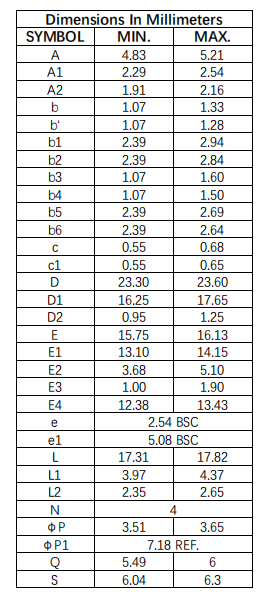

Dimensi Pakej

image   image

        image        image

Nota:

1. Rujukan Pakej: JEDEC TO247, Variasi AD

2. Semua Dimensi dalam mm

3. Kebenaran Slot Diperlukan, Notch Boleh Dibundarkan

4. Dimensi D&E Tidak Termasuk Flash Mold

5. Tunduk kepada Perubahan Tanpa Pemberitahuan
