OSLON® ব্ল্যাক ফ্ল্যাট S

KW HLL531.TE

OSLON Black Flat S বিস্তৃত পরিসরের প্রয়োজন পূরণ করতে সক্ষম। এই SMT ডিভাইসটি খুবই স্থিতিশীল, স্থায়ী এবং স্ট্যান্ডার্ড প্রক্রিয়াগুলোর সাথে ব্যবহার করা যেতে পারে। নতুন সোল্ডার প্যাড লেআউট উচ্চ নির্ভরশীলতা এবং উন্নত তাপ ব্যবস্থাপনা অনুমতি দেয়। এই ছোট চিপগুলি শুধুমাত্র উচ্চ আলোক আউটপুট প্রদান করে, তারা এছাড়াও চিপ-টু-চিপ কন্ট্রাস্ট নিশ্চিত করে এবং এই LED কে Adaptive Driving Beam (ADB) এর জন্য আদর্শ সমাধান করে।

প্রয়োগ

- স্টেটিক ফোরওয়ার্ড লাইটিং

বৈশিষ্ট্য

- প্যাকেজ: SMD এপক্সি প্যাকেজ

- ছিপ প্রযুক্তি: UX:3

- টাইপ. রেডিয়েশন: 120° (ল্যামবারটিয়ান এমিটার)

- রঙ: Cx = 0.322, Cy = 0.334 অনুযায়ী CIE 1931 (● অতি সাদা)

- করোশন রোবাস্টনেস ক্লাস: 3B

- যোগ্যতা: AEC-Q102 দ্বারা যোগ্য

- ESD: 8 kV ANSI/ESDA/JEDEC JS-001 অনুযায়ী (HBM, ক্লাস 3B)

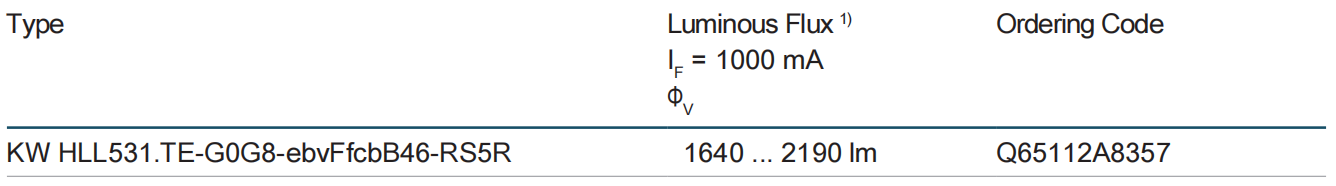

অর্ডারিং তথ্য

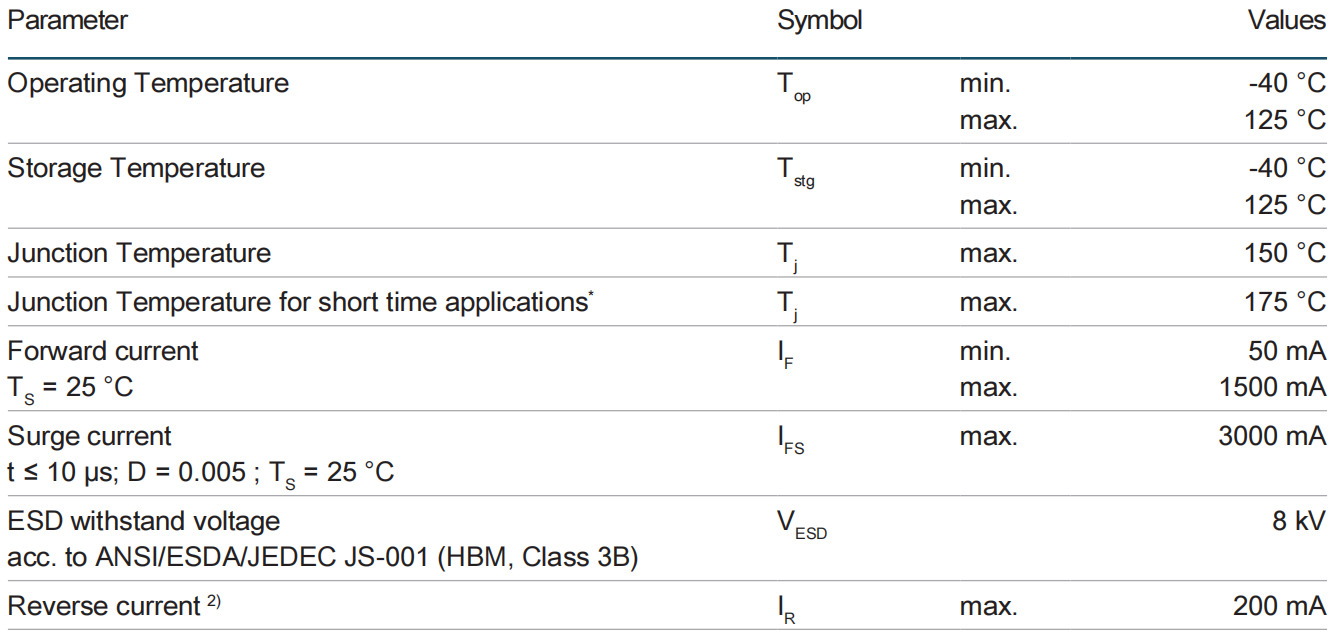

আধুনিকতম মূল্যাঙ্কন

* Tj = 175°C এর জন্য মধ্যম জীবনকাল (L70/B50) 100h।

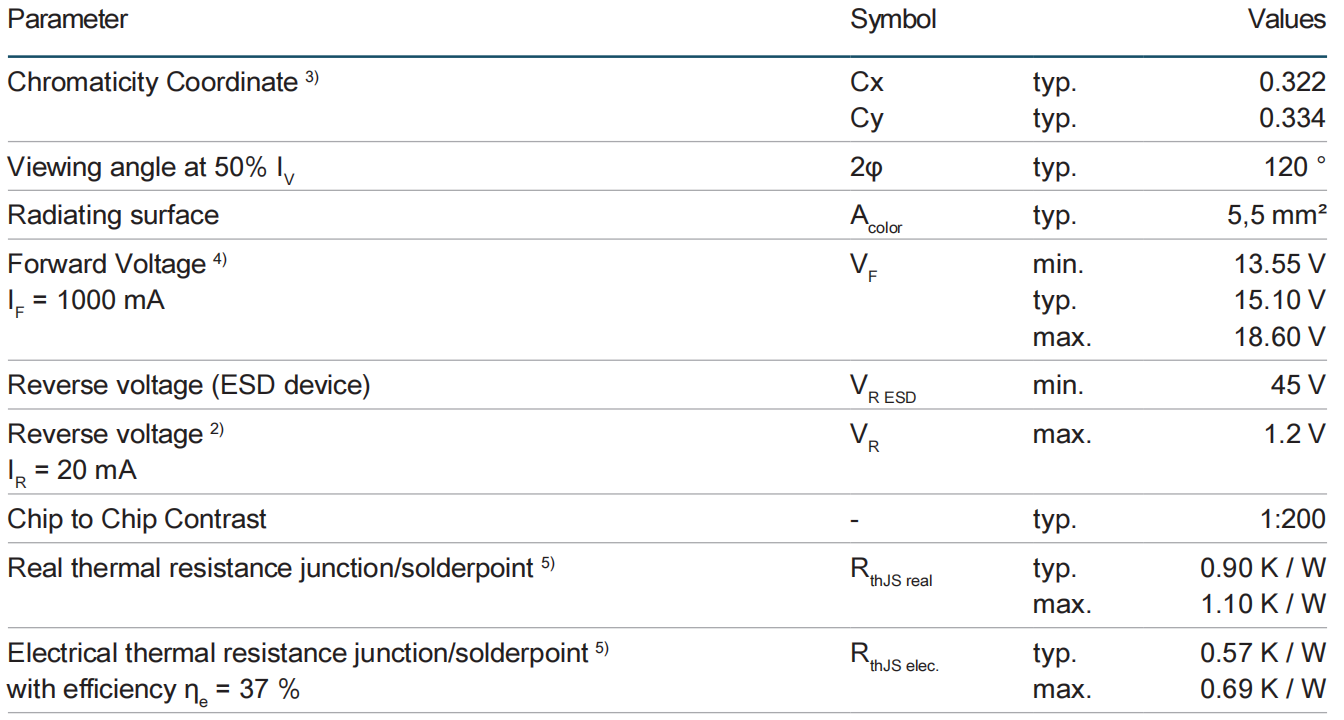

বৈশিষ্ট্য

I F = 1000 mA; TS = 25 °C

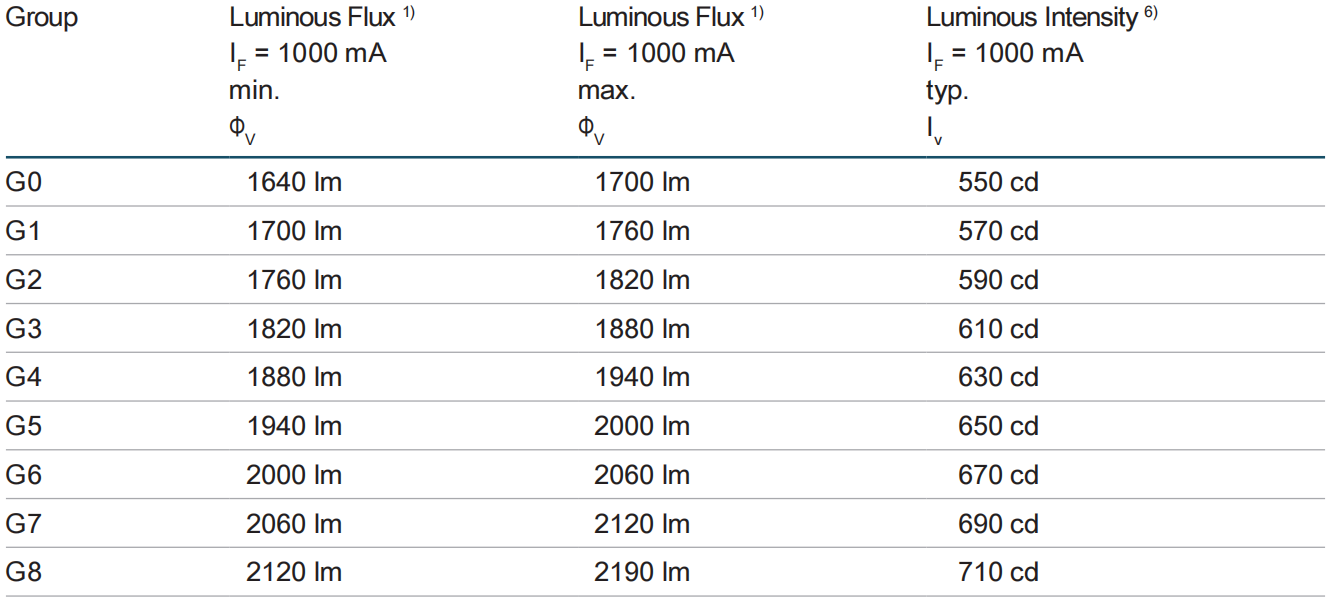

জ্যোতির্ঘটনা গ্রুপ

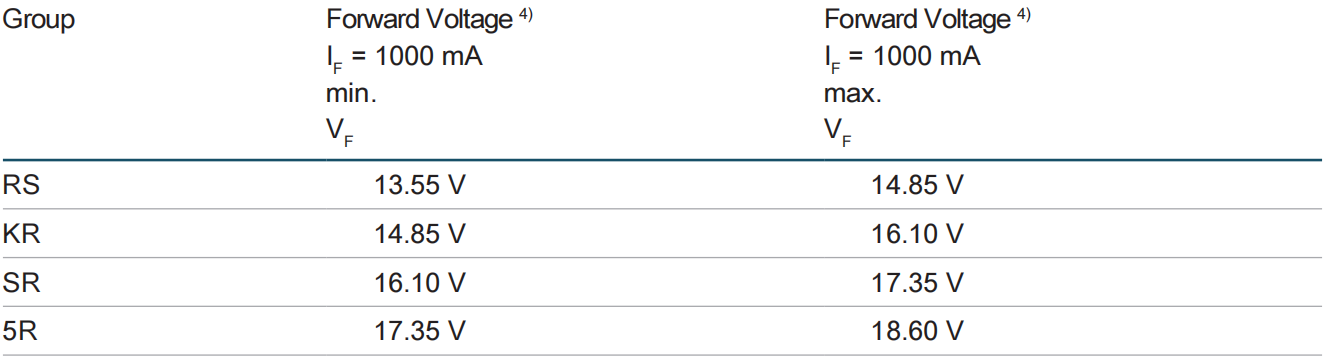

অগ্রগামী ভোল্টেজ গ্রুপ

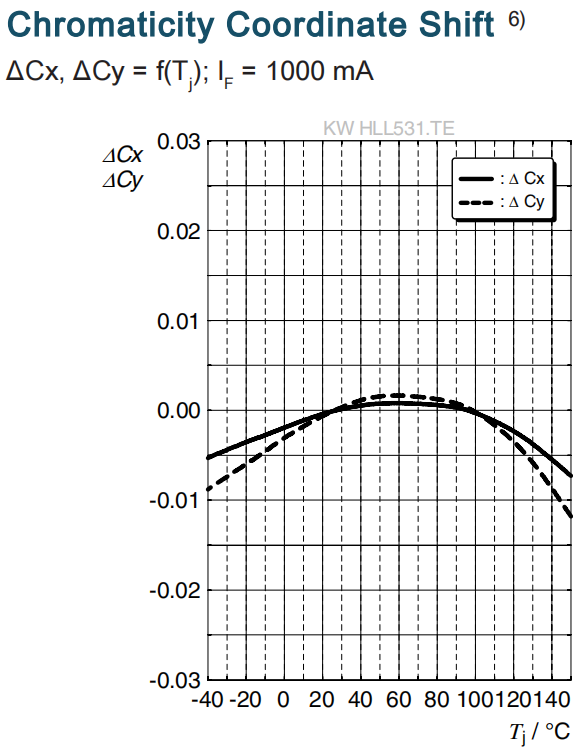

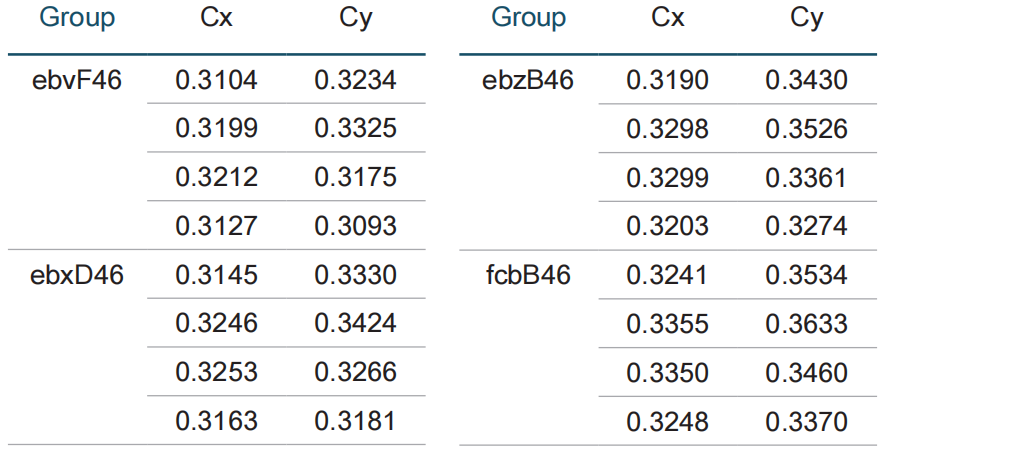

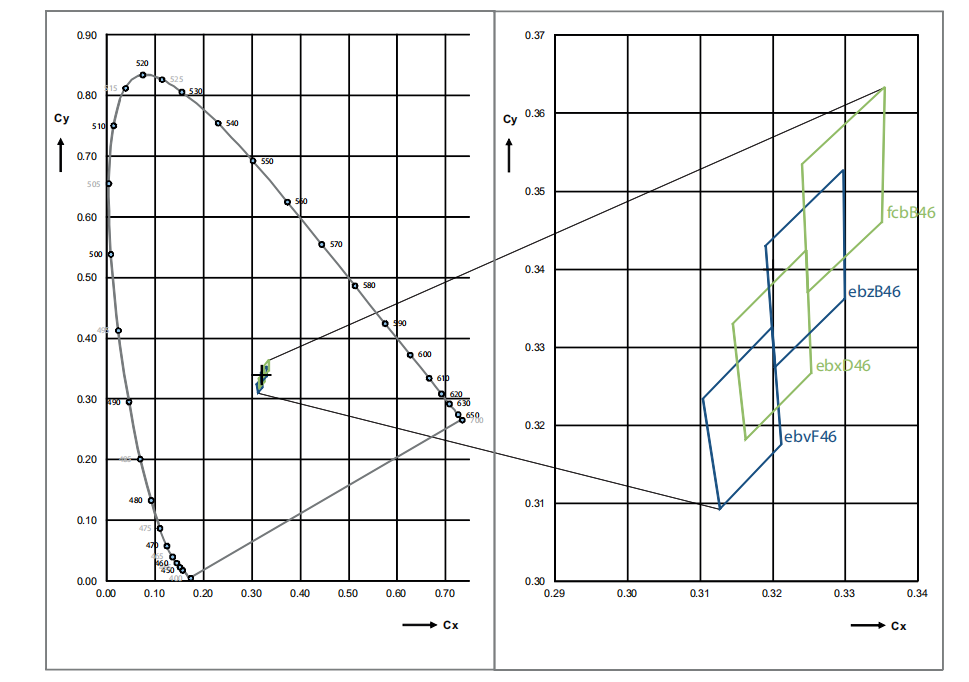

ক্রমাতিকতা স্থানাঙ্ক গোষ্ঠীসমূহ 3)

ক্রমাতিকতা স্থানাঙ্ক গোষ্ঠীসমূহ 3)

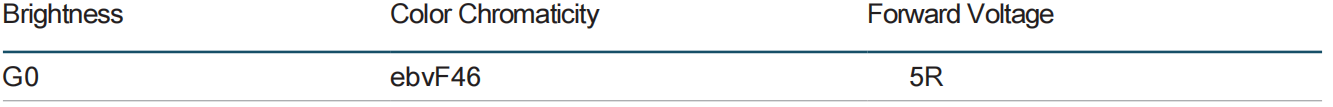

লেবেলের গোষ্ঠীর নাম

উদাহরণ: G0-ebvF46-5R

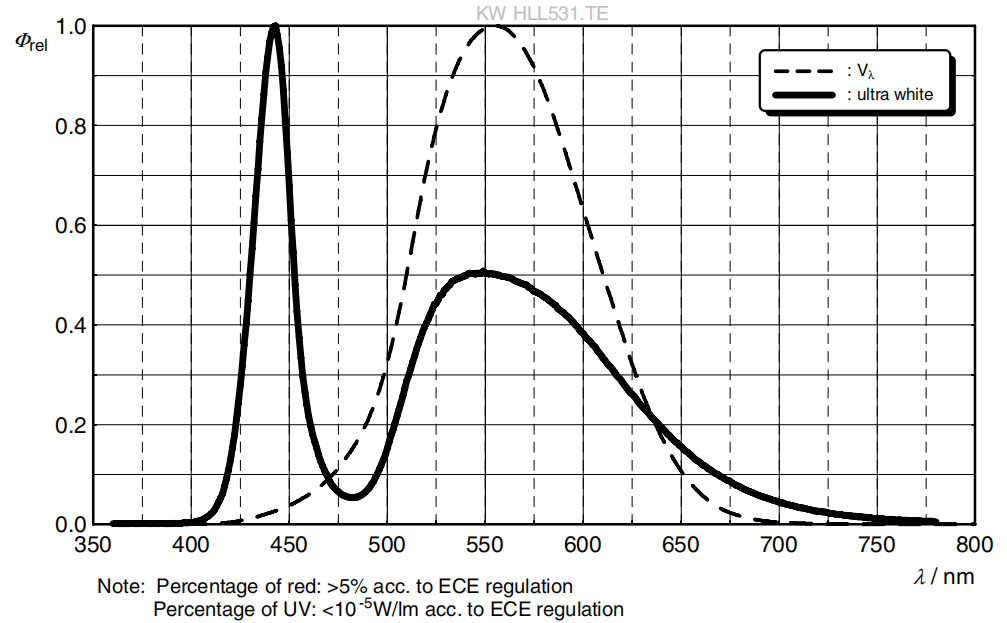

অপ্তিক বিকিরণের আপেক্ষিক 6)

Φrel = f (λ); IF = 1000 mA; TS = 25 °C

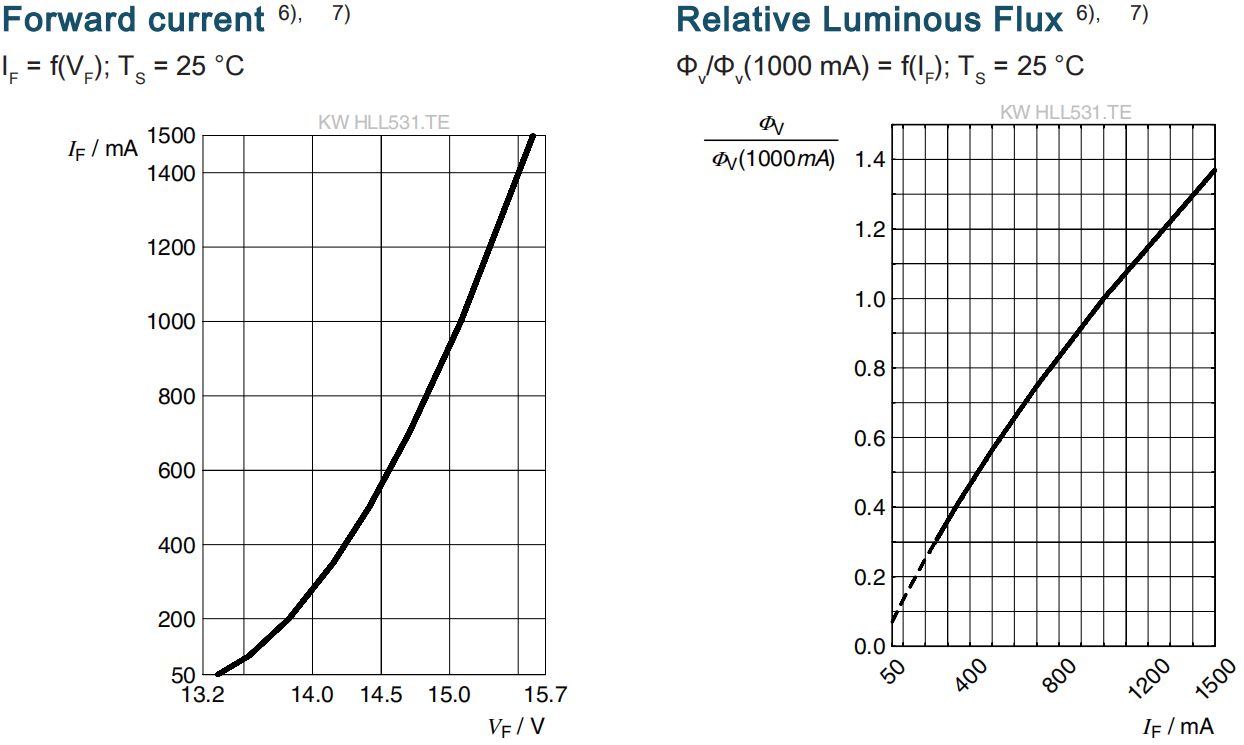

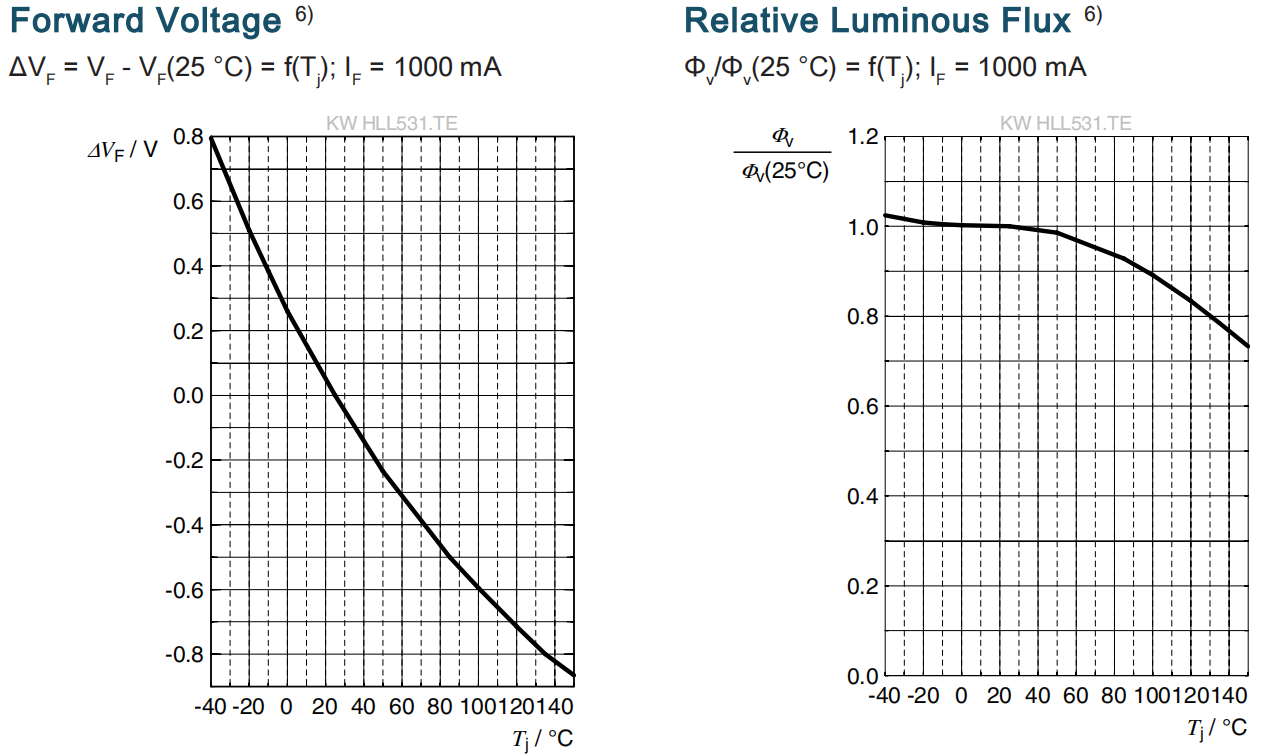

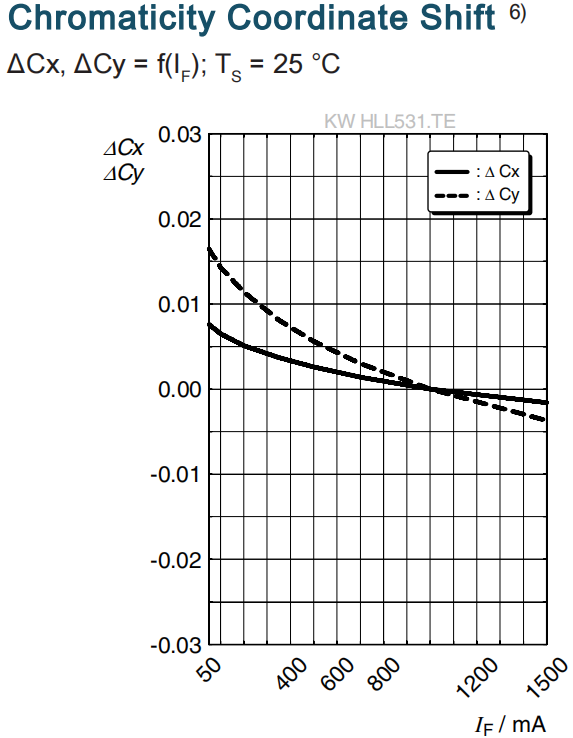

বিকিরণ বৈশিষ্ট্য 6)

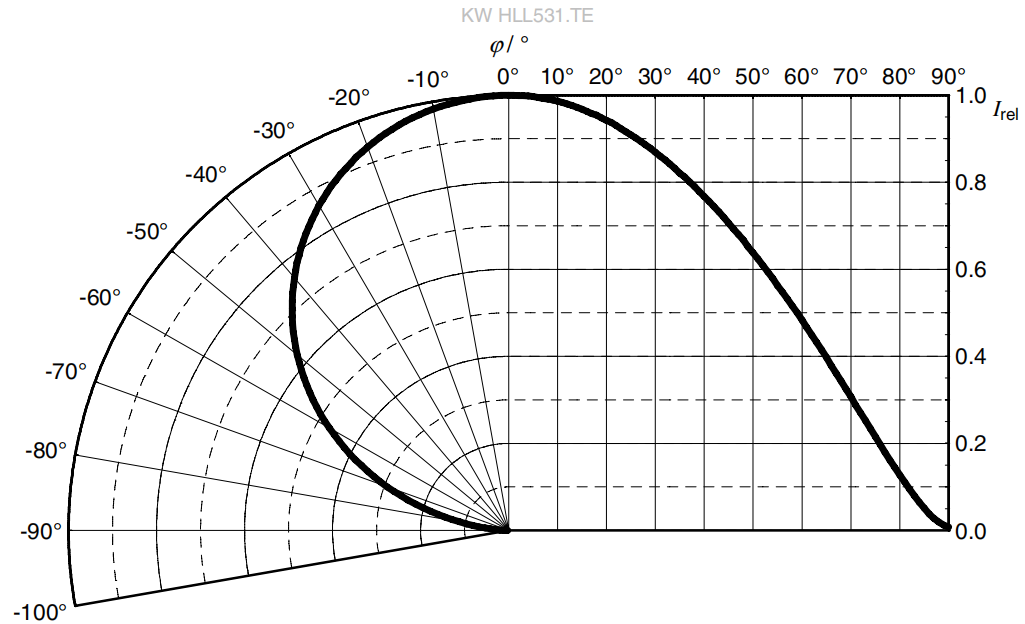

I rel = f (ϕ); TS = 25 °C

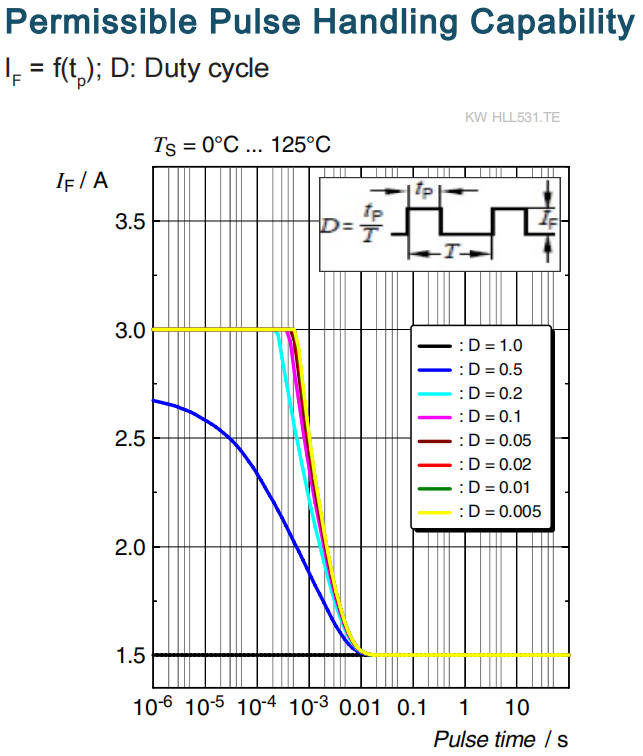

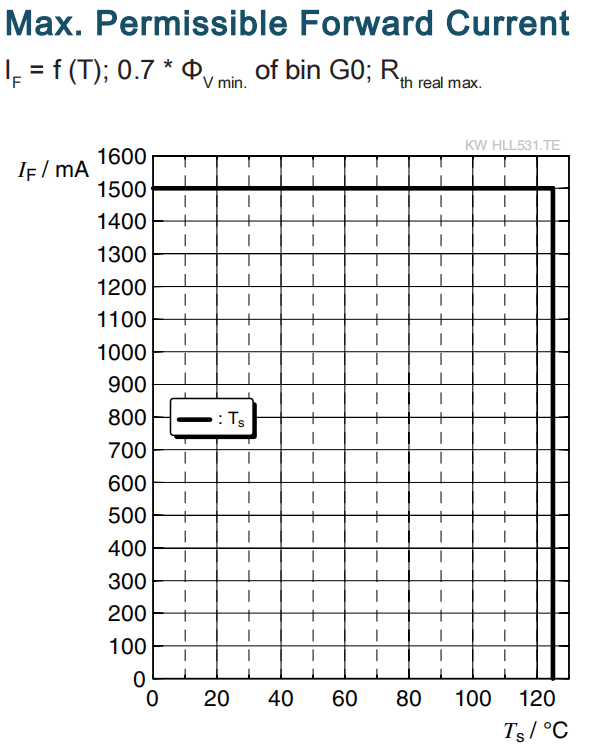

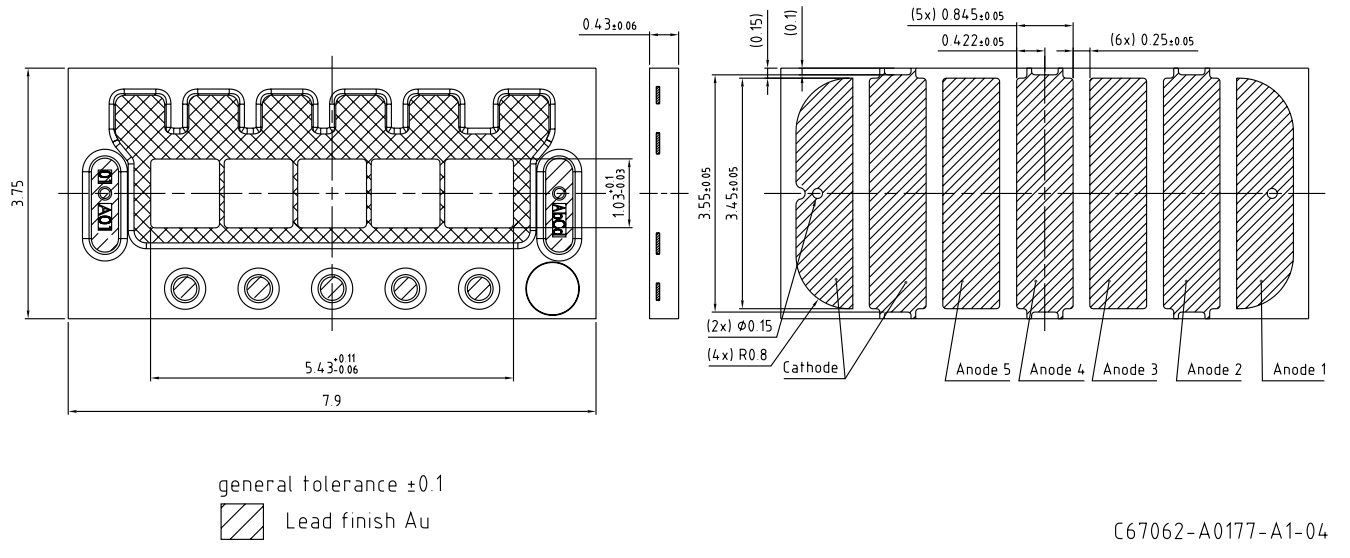

মাপের চিত্র ৮)

অতিরিক্ত তথ্য:

আসন্ন ওজন: 49.0 mg

করোশন পরীক্ষা: শ্রেণী: 3B

পরীক্ষা শর্ত: 40°C / 90 % RH / 15 ppm H2S / 14 দিন (IEC60068-2-43 থেকে কঠিনতর)

ESD পরামর্শ: ডিভাইসটি Chip-এর সাথে সমান্তরালভাবে যুক্ত ESD ডিভাইস দ্বারা সুরক্ষিত।

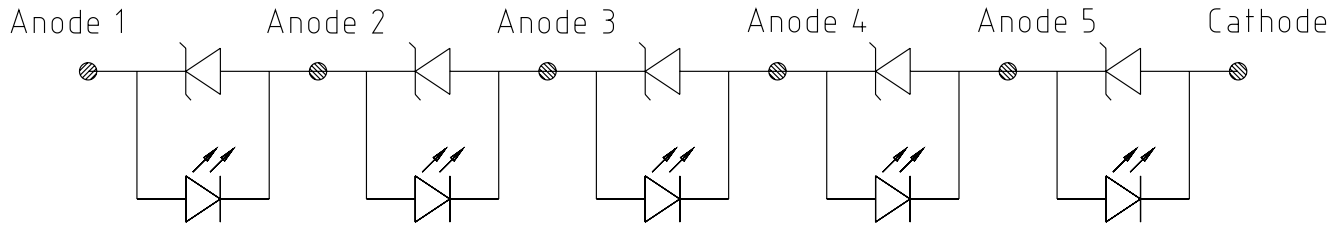

বৈদ্যুতিক আন্তর্বর্তী সার্কিট

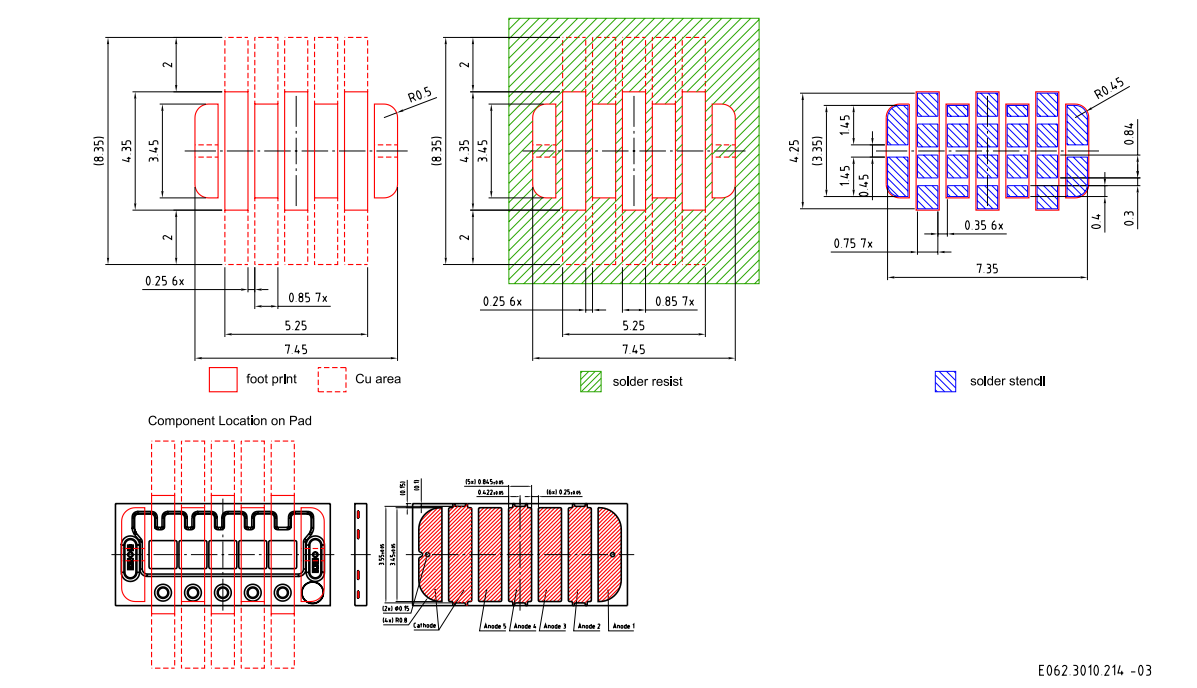

পরামর্শযোগ্য সোল্ডার প্যাড ৮)

অত্যধিক সোডার জয়েন্ট কানেকটিভিটি ফলাফলের জন্য আমরা নাইট্রোজেন পরিবেশে সোডারিং করার পরামর্শ দই। প্যাকেজটি অতি উচ্চ শব্দ পরিষ্কার করার জন্য উপযুক্ত নয়। একটি উচ্চ সোডার জয়েন্ট নির্ভরযোগ্যতা নিশ্চিত করতে এবং সোডার জয়েন্ট ফাটলের ঝুঁকি কমাতে, গ্রাহক তার অ্যাপ্লিকেশনের জন্য PCB বোর্ড এবং সোডার পেস্ট উপাদানের সংমিশ্রণ মূল্যায়ন করতে দায়ী।

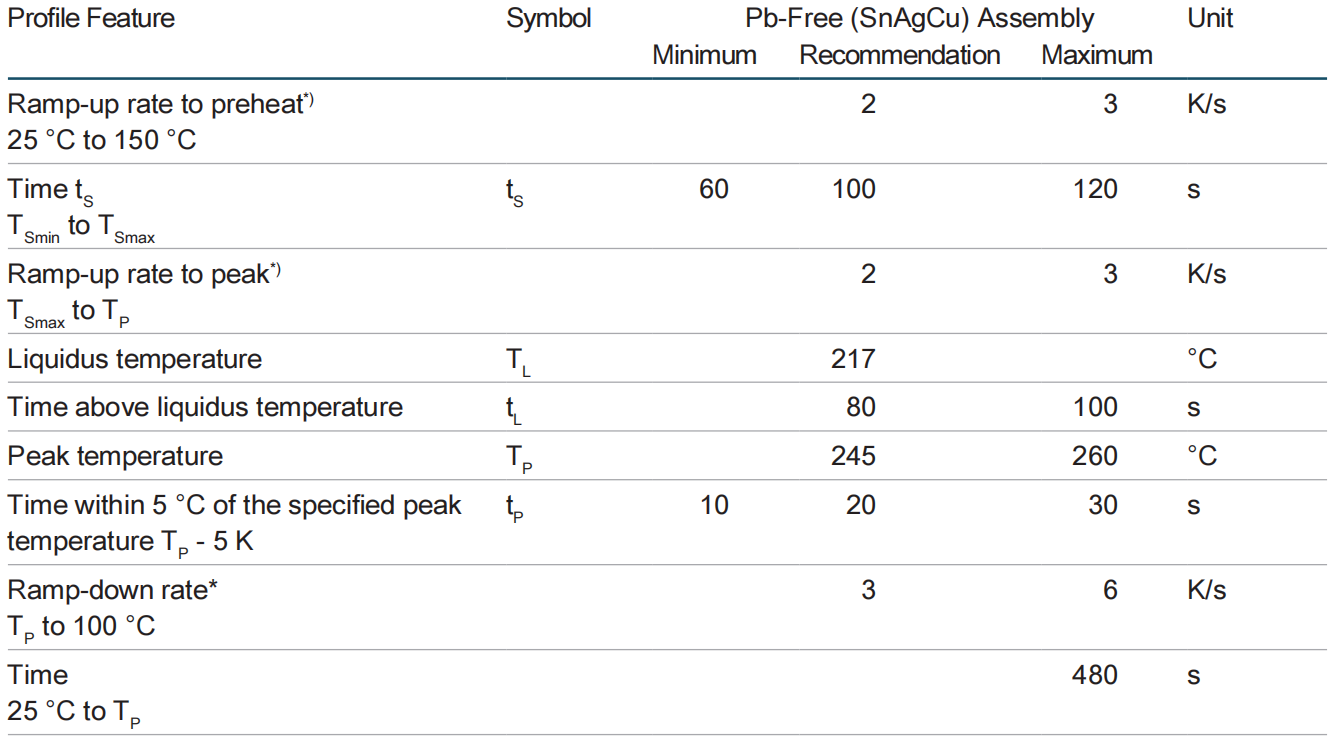

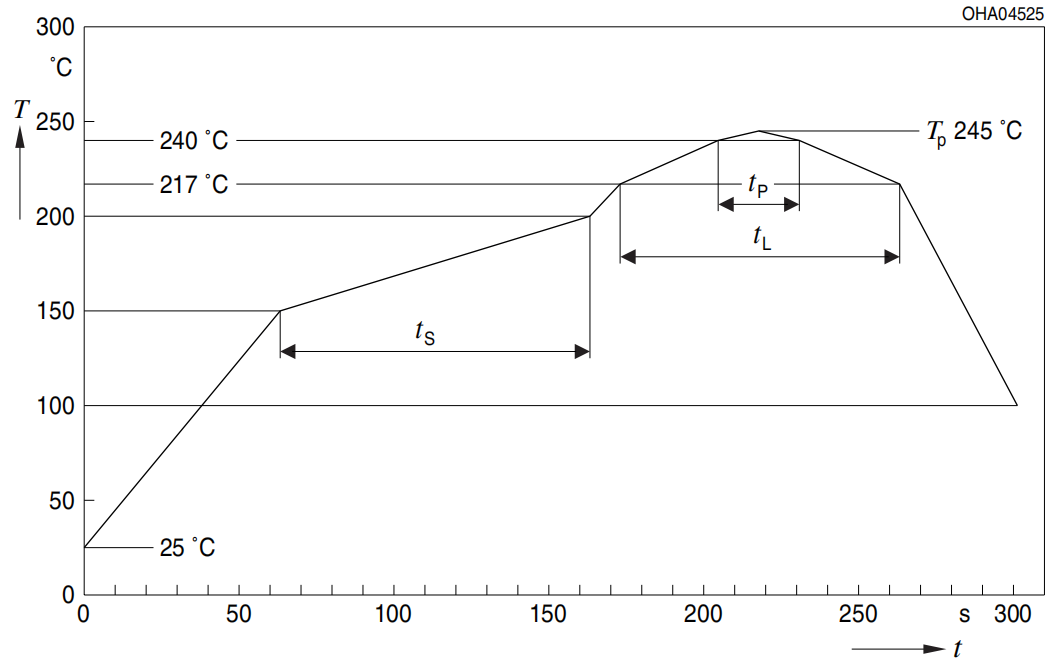

রিফ্লো সোডারিং প্রোফাইল

পণ্য JEDEC J-STD-020E অনুযায়ী MSL লেভেল 2 মেনে চলে

সমস্ত তাপমাত্রা প্যাকেজের কেন্দ্রের উপর উপাদানের উপর পরিমাপিত

* ঢাল গণনা DT/Dt: Dt সর্বোচ্চ 5 s; পুরো T-রেঞ্জের জন্য পূরণ

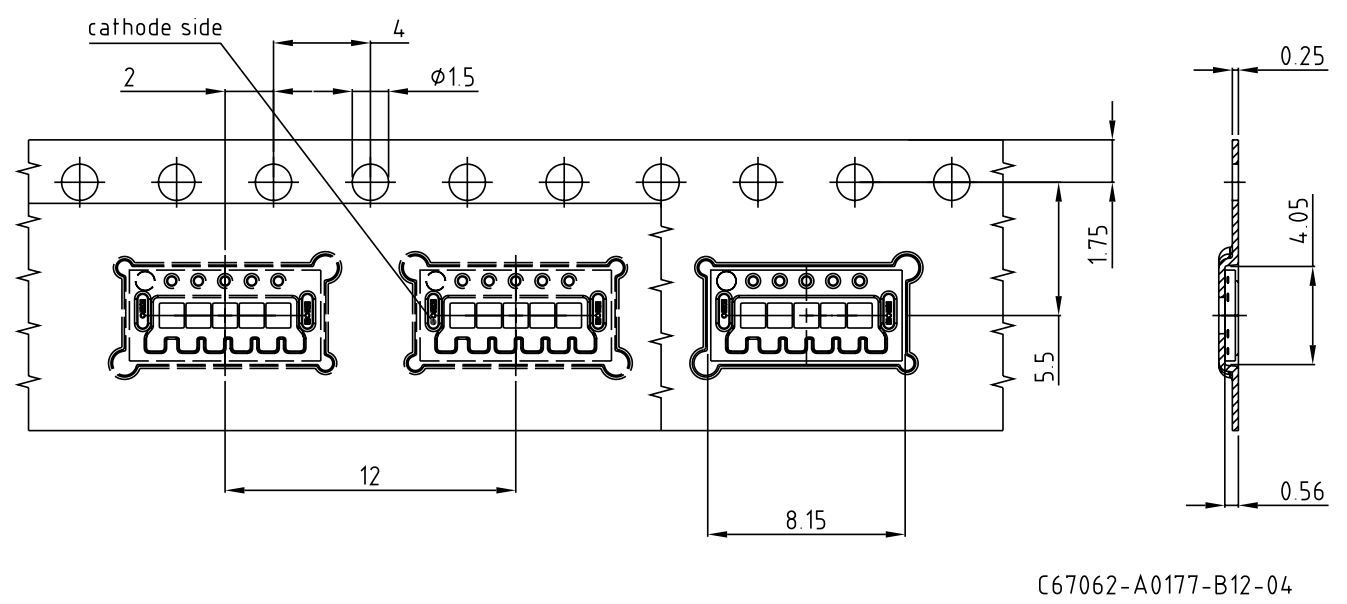

টেপিং ৮)

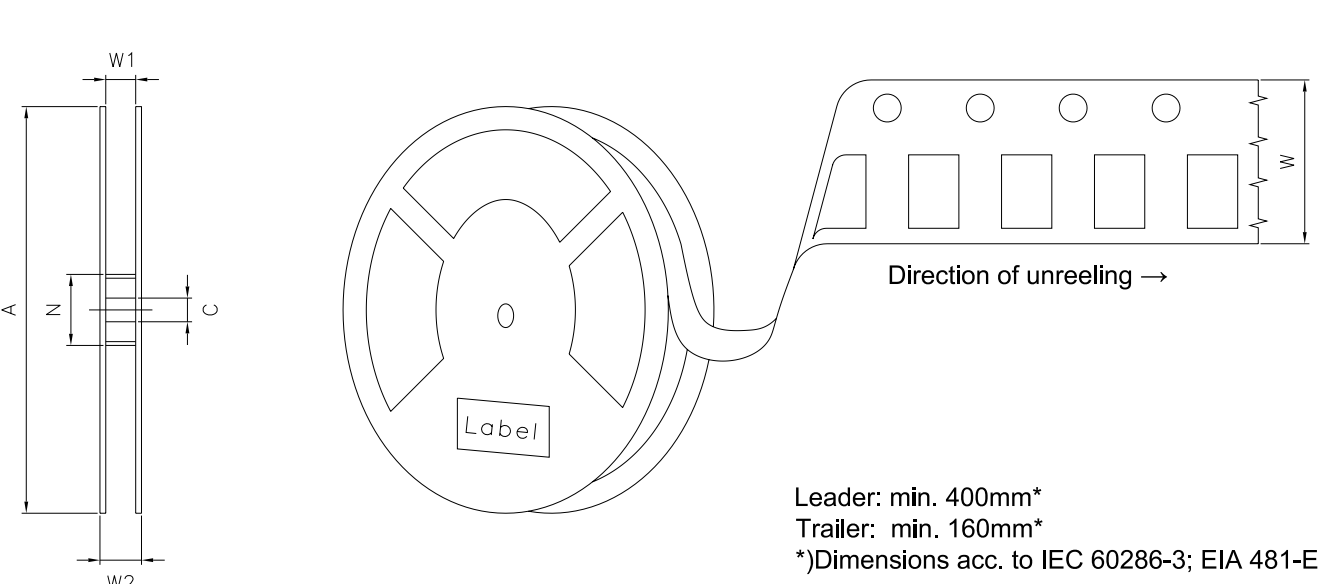

টেপ এবং রিল ৯)

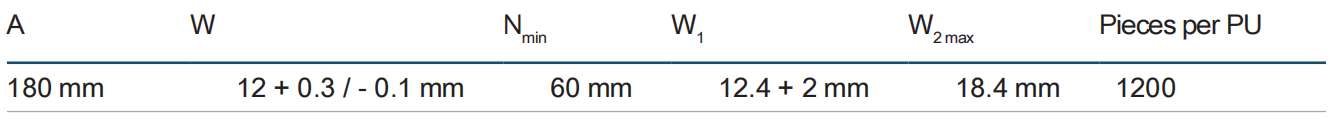

রিল মাত্রা

বারকোড-পণ্য-লেবেল (BPL)

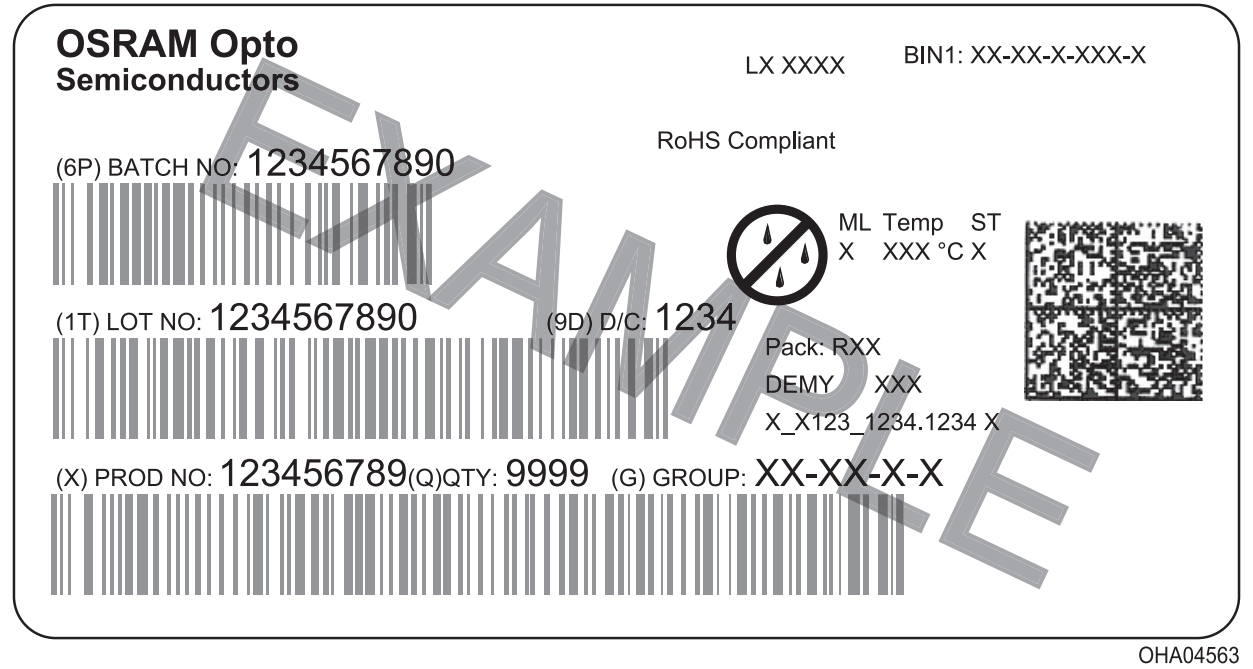

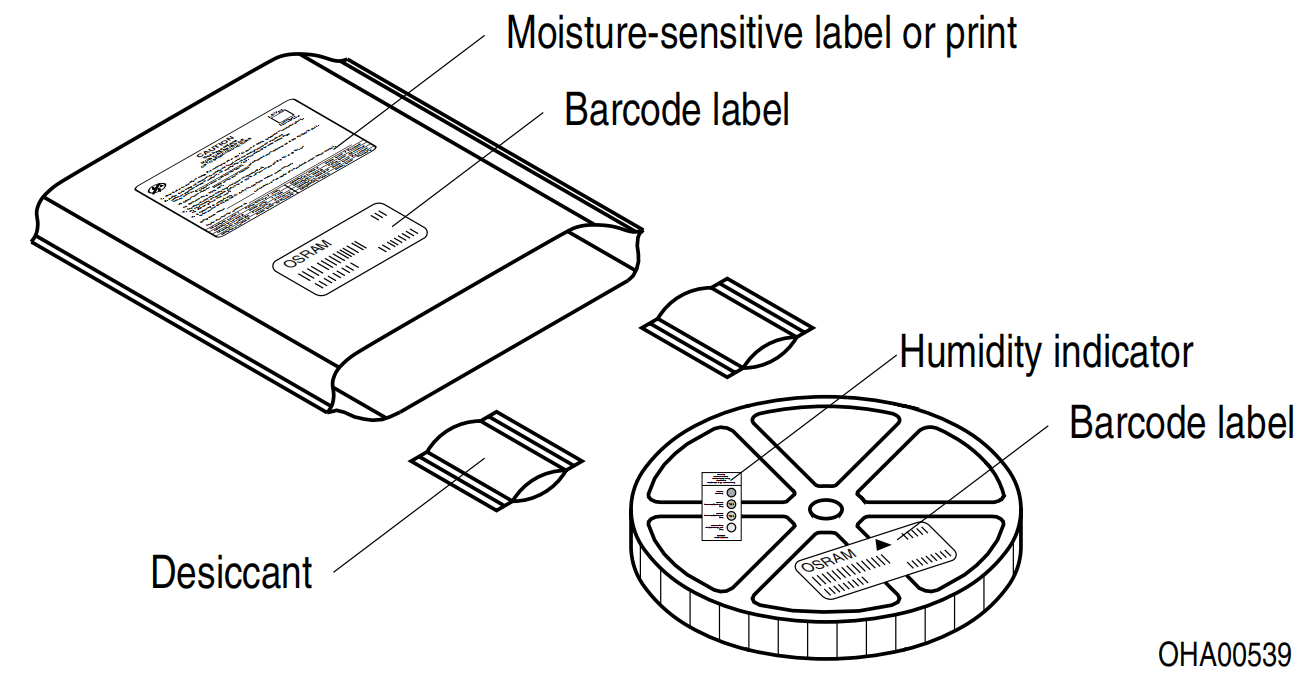

ডারি প্যাকিং প্রক্রিয়া এবং উপকরণ ৮)

আদ্রতা-সংবেদনশীল পণ্যটি একটি ডারি ব্যাগে প্যাক করা হয় যাতে ডেসাইক্যান্ট এবং JEDEC-STD-033 অনুযায়ী একটি আদ্রতা কার্ড থাকে।

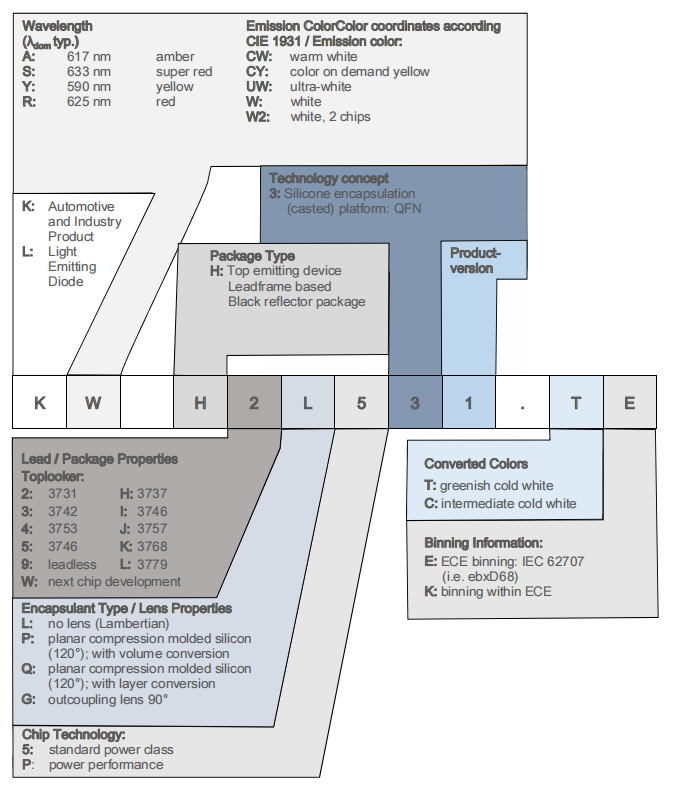

টাইপ নির্ধারণ সিস্টেম

নোট

চোখের নিরাপত্তা মূল্যায়ন IEC 62471:2006 মানদণ্ড (জ্বালানি এবং জ্বালানি সিস্টেমের ফটো জৈবিক নিরাপত্তা) অনুযায়ী ঘটে। এই IEC মানদণ্ডের ঝুঁকি গ্রুপিং সিস্টেমে, এই ডেটা শীটে উল্লেখিত ডিভাইস মধ্যম ঝুঁকি শ্রেণীতে পড়ে (প্রয়োগ সময় 0.25 সেকেন্ড)। বাস্তব পরিস্থিতির অধীনে (প্রয়োগ সময়, চোখের ছিদ্রের শর্তাবলী, পর্যবেক্ষণ দূরত্ব), ধরা হয় যে এই ডিভাইস থেকে চোখের জন্য কোনো ঝুঁকি নেই। তবে নিয়মতান্ত্রিকভাবে, উল্লেখ করা উচিত যে, তীব্র আলোর উৎস তাদের অন্ধকার প্রভাবের কারণে উচ্চ দ্বিতীয় প্রয়োগ সম্ভাবনা রखে। তীব্র আলোর উৎসের দিকে তাকালে (যেমন হেডলাইট), স্থায়ী দৃষ্টি ক্ষমতার হ্রাস এবং পরবর্তী ছবি দেখা যেতে পারে, যা পরিস্থিতি ভিত্তিক হিসাবে উত্তেজনা, বিরক্তি, দৃষ্টি ব্যাঘাত এবং যান্ত্রিক দুর্ঘটনার কারণ হতে পারে।

এই ডিভাইসের উপ-অংশগুলি, অন্যান্য পদার্থের সাথে, রৌপ্য সহ ধাতু ভরা উপাদান সম্মিলিত করে। ধাতু ভরা উপাদানগুলি আগ্রাসী পদার্থের ট্রেস বিশিষ্ট পরিবেশের দ্বারা প্রভাবিত হতে পারে। সুতরাং, আমরা সুপারিশ করি যে গ্রাহকরা স্টোরেজ, উৎপাদন এবং ব্যবহারের সময় ডিভাইসের আগ্রাসী পদার্থের বিরুদ্ধে ব্যাপারটি কমান। উল্লেখিত পরীক্ষা উপর ভিত্তি করে পরীক্ষণের সময় চক্ষুষ্মত রঙের পরিবর্তন দেখা গেলেও ফেইলিং সীমার মধ্যে কোনো পারফরম্যান্স বিচ্যুতি ছিল না। যথাযথ ফেইলিং সীমা আইইসি৬০৮১০ তে বর্ণিত আছে।

আরও অ্যাপ্লিকেশন সংক্রান্ত তথ্যের জন্য অনুগ্রহ করে ভিজিট করুন www.osram-os.com/appnotes

অস্বীকৃতি

অনুযায়ী দয়া করে!

তথ্যটি উপাদানের ধরণ বর্ণনা করে এবং এটি নির্দিষ্ট বৈশিষ্ট্য হিসাবে বিবেচিত হবে না।

ডেলিভারির শর্তাবলী এবং ডিজাইনের পরিবর্তনের অধিকার সংরক্ষিত। তাপনির্দেশিত আবশ্যকতার কারণে উপাদানগুলোতে খতিয়া পদার্থ থাকতে পারে।

সংশ্লিষ্ট ধরনের তথ্যের জন্য আমাদের সেলস সংগঠনের সাথে যোগাযোগ করুন।

যদি ছাপা বা ডাউনলোড করা হয়, তবে আমাদের ওয়েবসাইটে সর্বশেষ সংস্করণ খুঁজুন।

প্যাকিং

অনুগ্রহ করে আপনার জানা পুনর্ব্যবহার অপারেটর ব্যবহার করুন। আমরাও আপনাকে সাহায্য করতে পারি - আপনার কাছাকাছি অফিসের সাথে যোগাযোগ করুন।

বিক্রয় অফিস। চুক্তি মোতাবেক, আমরা সাজানো প্যাকিং মেটেরিয়াল ফেরত নেব, যদি এটি সাজানো থাকে। আপনাকে ট্রান্সপোর্টের খরচ বহন করতে হবে।

আমাদের কাছে অসাজানো বা যা আমরা গ্রহণ করতে বাধ্য নই, সেই প্যাকিং মেটেরিয়াল ফেরত পাঠানোর জন্য আমরা আপনাকে ঘটনামূলক খরচের জন্য বিল করতে হবে।

পণ্য এবং ফাংশনাল সুরক্ষা ডিভাইস/অ্যাপ্লিকেশন বা মেডিকেল ডিভাইস/অ্যাপ্লিকেশন

আমাদের উপাদানগুলি নিরাপদ উপাদান হিসাবে ব্যবহারের জন্য বা মেডিকেল ডিভাইসে ব্যবহারের জন্য উন্নয়ন, নির্মাণ বা পরীক্ষা করা হয় না।

আমাদের পণ্যগুলি এমন ব্যবহারের জন্য মডিউল এবং সিস্টেম স্তরে যোগ্য নন।

যদি ক্রেতা - বা ক্রেতা দ্বারা সরবরাশ গ্রাহক - আমাদের উপাদানগুলি পণ্য নিরাপত্তা ডিভাইস/অ্যাপ্লিকেশন বা চিকিৎসা ডিভাইস/অ্যাপ্লিকেশনে ব্যবহার করার জন্য বিবেচনা করেন, তবে ক্রেতা এবং/অথবা গ্রাহক আমাদের স্থানীয় সেলস পার্টনারকে তাৎক্ষণিকভাবে জানাতে হবে এবং আমরা এবং ক্রেতা এবং/অথবা গ্রাহক আমাদের মধ্যে এবং ক্রেতা এবং/অথবা গ্রাহকের গ্রাহক-নির্দিষ্ট অনুরোধটি বিশ্লেষণ এবং স্থানান্তর করব।

শব্দকোষ

1) উজ্জ্বলতাঃ উজ্জ্বলতার মানগুলি সাধারণত 25 এমএস এর বর্তমানের ধাক্কা চলাকালীন পরিমাপ করা হয়, অভ্যন্তরীণ

±8 % এর সাথে পুনরাবৃত্তি এবং ±11 % (GUM অনুযায়ী একটি আবর্তন ফ্যাক্টরের সাথে k = 3)।

এই ডিভাইসের সোল্ডারপয়েন্ট Ts এর উপর অপারেটিং তাপমাত্রা Top তে তালিকাভুক্ত। জাঙ্কশন তাপমাত্রা সর্বোচ্চ সীমার নিচে রাখতে সঠিক বর্তনী হ্রাস পর্যবেক্ষণ করা প্রয়োজন।

2) বিপরীত অপারেশনঃ এই পণ্যটি একটি সামনের প্রবাহ প্রয়োগ করে কাজ করার জন্য ডিজাইন করা হয়েছে

বিপরীত অপারেশন

আলোক বিকিরণের ভোল্টেজের পরিসীমার নিচে যে কোনও বিপরীত বা অগ্রগামী বায়াস প্রয়োগ করা উচিত নয় কারণ এটি মাইগ্রেশন ঘটাতে পারে যা ইলেকট্রো-অপটিক্যাল বৈশিষ্ট্য পরিবর্তন করতে পারে বা LED-কে ক্ষতিগ্রস্ত করতে পারে।

3) ক্রোম্যাটিক্যালিটি সমন্বয় গ্রুপঃ ক্রোম্যাটিক্যালিটি সমন্বয়গুলি একটি বর্তমানের পালসের সময় পরিমাপ করা হয়

আमতো 25 মিলিসেকেন্ড, ±0.005 এর ভেতর পুনরাবৃত্তি এবং ±0.01 এর বিস্তৃত অনিশ্চয়তা (GUM অনুযায়ী একটি আচ্ছাদন ফ্যাক্টর k = 3)।

4) ফরওয়ার্ড ভোল্টেজঃ ফরওয়ার্ড ভোল্টেজটি সাধারণত 8 এমএস এর বর্তমানের ধাক্কা চলাকালীন পরিমাপ করা হয়, যার মধ্যে একটি

±০.০৫ V এর অভ্যন্তরীণ পুনরাবৃত্তি এবং ±০.১ V এর বিস্তৃত অনিশ্চয়তা (GUM অনুযায়ী, k = ৩ এর আওতায়)।

Rth max স্ট্যাটিস্টিক্যাল মানের উপর ভিত্তি করে (6σ)।

5) তাপীয় প্রতিরোধেরঃ Rth max পরিসংখ্যানগত মান (6σ) উপর ভিত্তি করে।

৬) সাধারণ মান: সেমিকনডাক্টর ডিভাইস তৈরির বিশেষ পরিস্থিতির কারণে, তথ্য বা গণনামূলক সম্পর্কিত তথ্যগুলি শুধুমাত্র পরিসংখ্যান উপস্থাপন করে। এগুলি একটি একক পণ্যের আসল প্যারামিটারের সাথে অবশ্যই মেলে না, যা সাধারণ তথ্য ও গণনামূলক সম্পর্কিত বা সাধারণ বৈশিষ্ট্য লাইন থেকে ভিন্ন হতে পারে। যদি অনুরোধ করা হয়, যেমন তেকনিক্যাল উন্নয়নের কারণে, এই সাধারণ তথ্য আরও সাবধানে পরিবর্তন করা হবে।

৭) বৈশিষ্ট্য বক্ররেখা: গ্রাফের লাইনটি ভেঙে থাকা অঞ্চলে, একই প্যাকিং ইউনিটের মধ্যে একক ডিভাইসের মধ্যে বেশি পার্থক্য আশা করতে হবে।

৮) পরিমাপের সহনশীলতা: অন্যথায় ড্রাইং-এ উল্লেখ না থাকলে, সহনশীলতা ±০.১ দ্বারা নির্দিষ্ট করা হয় এবং

মাপ মিমি এ নির্দিষ্ট।

৯) টেপ এবং রিল: সমস্ত আকার এবং সহনশীলতা IEC ৬০২৮৬-৩ অনুযায়ী নির্দিষ্ট করা হয় এবং মিমি এ নির্দিষ্ট করা হয়।

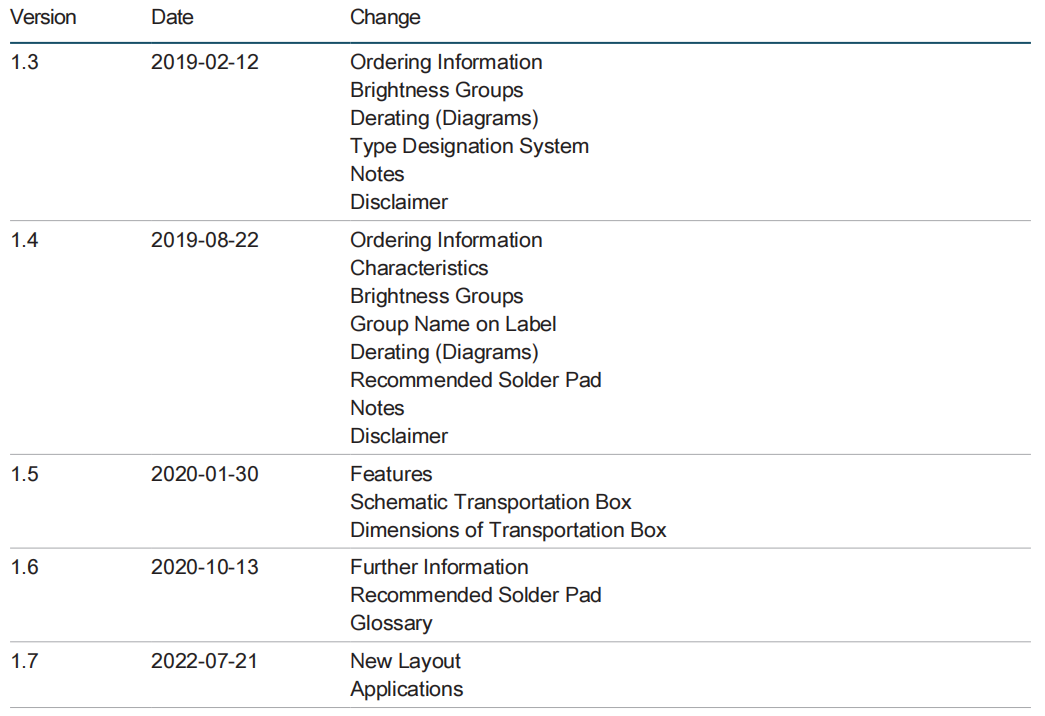

সংশোধন ইতিহাস
