SiC MOSFET

১২০০ভি ৪০মΩ জেন২ অটোমোটিভ সিআইসি MOSFET

পরিচিতি

পরিচিতি

উৎপত্তিস্থল:	শাংহাই
ব্র্যান্ড নাম:	ইনভেন্টচিপ টেকনোলজি
মডেল নম্বর:	IV2Q12040T4Z
সার্টিফিকেশন:	এএসিই-কিউ১০১

বৈশিষ্ট্য

2^এবংজেনারেশন সিআইসি এমওএসএফইটি প্রযুক্তি সঙ্গে
+15~+18V গেট ড্রাইভ
উচ্চ ব্লকিং ভোল্টেজ সাথে কম অন-রেজিস্টেন্স
উচ্চ গতিতে সুইচিং এবং কম ধারণশীলতা
১৭৫°সিলিশাস চালনা জাঙ্কশন তাপমাত্রা ক্ষমতা
অত্যন্ত দ্রুত এবং দৃঢ় অন্তর্নিহিত বডি ডায়োড
ড্রাইভার সার্কিট ডিজাইন সহজ করে কেলভিন গেট ইনপুট
AEC-Q101 যোগ্য

প্রয়োগ

ইভি চার্জার এবং ওবিসি
সৌর বুস্টার
অটোমোবাইল কমপ্রেসর ইনভার্টার
এসি/ডিসি পাওয়ার সাপ্লাই

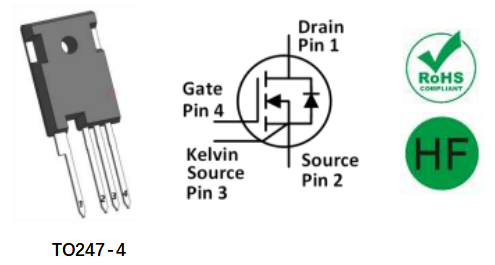

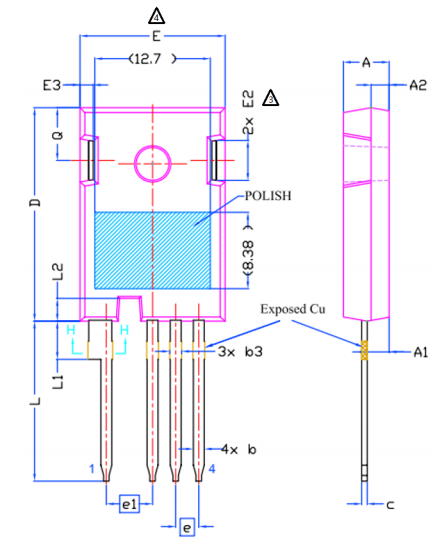

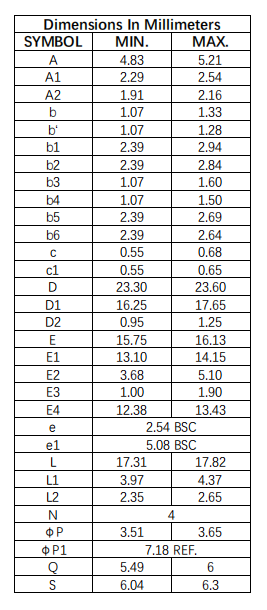

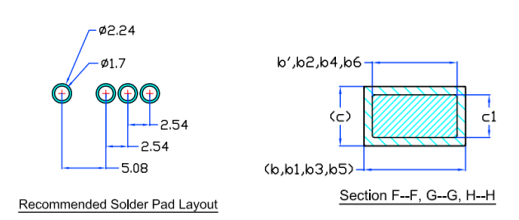

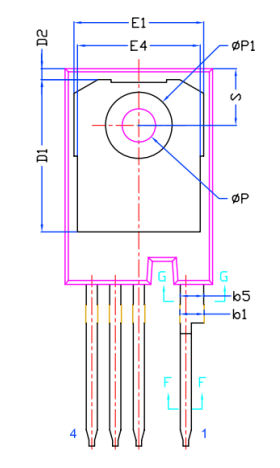

আউটলাইন:

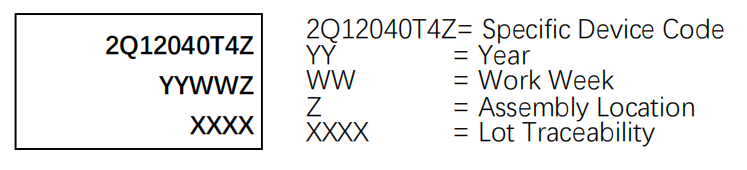

মার্কিং ডায়াগ্রাম:

অবসোলিউট ম্যাক্সিমাম রেটিংস (TC=25°C যদি অন্যথাকথা না হয়)

প্রতীক	প্যারামিটার	মূল্য	ইউনিট	টেস্ট শর্তাবলী	নোট
VDS	ড্রেন-সোর্স ভোল্টেজ	1200	ভি	VGS =0V, ID =100μA
VGSmax (ক্ষণিক)	আনুমানিক স্থায়ী বোল্টেজ	-10 থেকে 23	ভি	ডিউটি সাইকেল<1%, এবং পালস ওয়াইডথ<200ন্স
VGSon	পরামর্শিত চালন ভোল্টেজ	15 থেকে 18	ভি
VGSoff	পরামর্শিত বন্ধ করার ভোল্টেজ	-5 থেকে -2	ভি	টাইপিক্যাল -3.5V

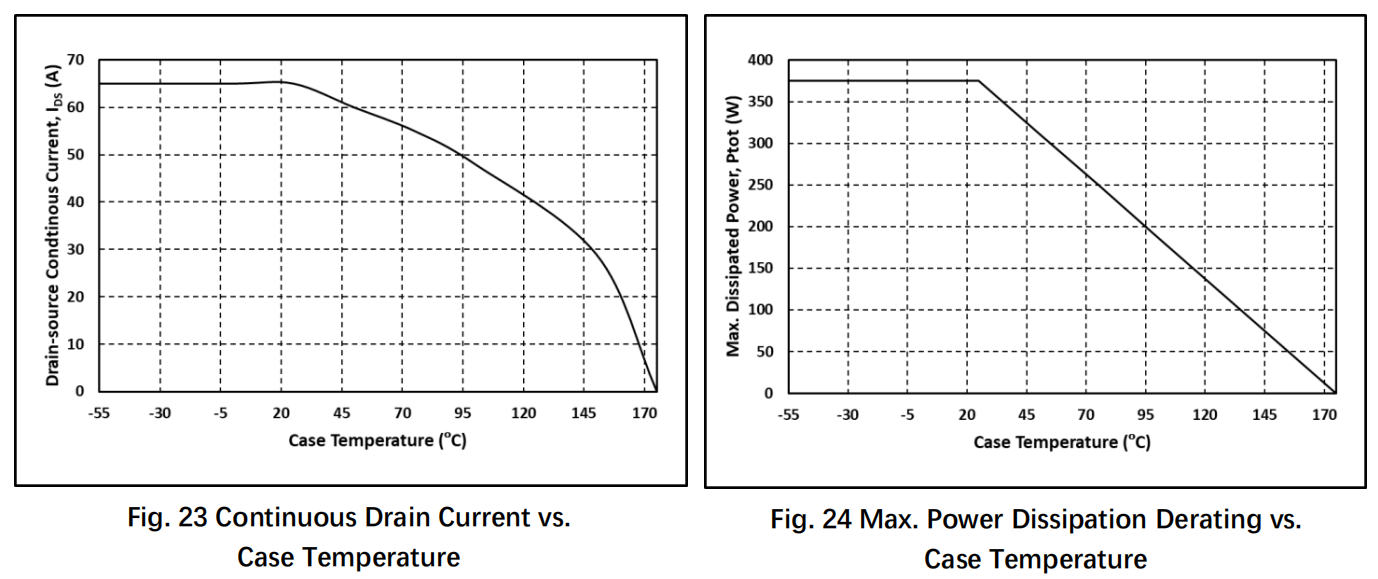

আইডি	ড্রেন বর্তনী (নিরবচ্ছিন্ন)	65	A	VGS =১৮ভি, TC =২৫°সি	চিত্র 23
আইডি	ড্রেন বর্তনী (নিরবচ্ছিন্ন)	48	A	VGS =১৮ভি, TC =১০০°সি	চিত্র 23

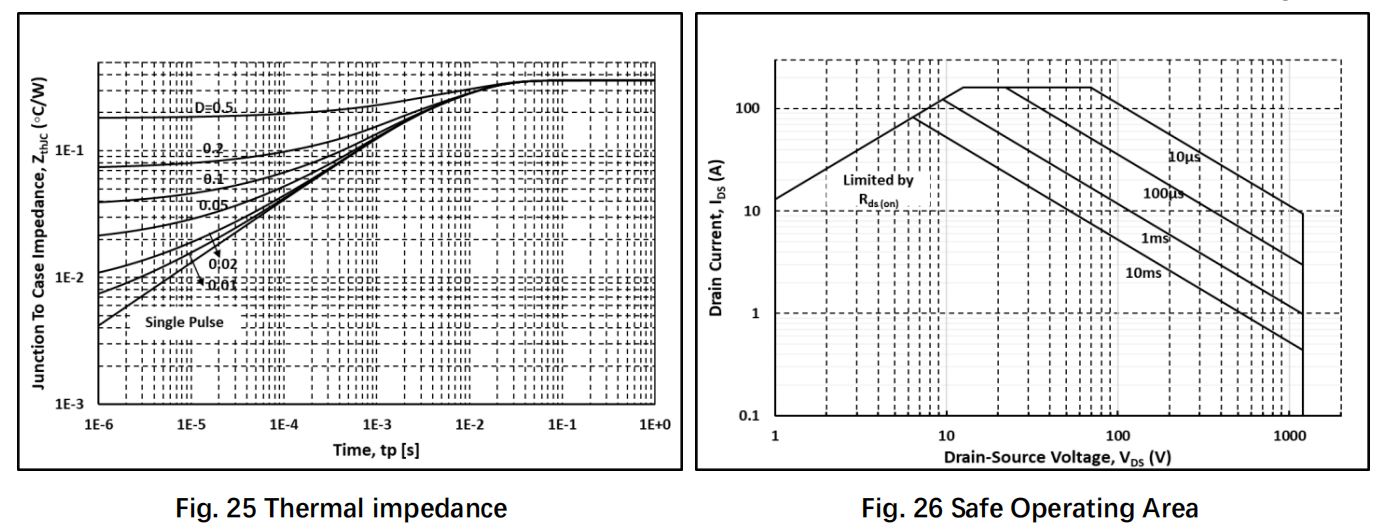

IDM	ড্রেন বর্তনী (পালকের মতো)	162	A	পালকের প্রস্থ SOA এবং ডায়নামিক Rθ(J-C) দ্বারা সীমাবদ্ধ	চিত্র 25, 26
ISM	বডি ডায়োড বর্তনী (পালস অবস্থায়)	162	A	পালকের প্রস্থ SOA এবং ডায়নামিক Rθ(J-C) দ্বারা সীমাবদ্ধ	চিত্র 25, 26
PTOT	মোট শক্তি বিক্ষেপ	375	ডব্লিউ	TC =২৫°সে	চিত্র ২৪
Tstg	সঞ্চয়স্থানের তাপমাত্রা পরিসীমা	-55 থেকে 175	°C
TJ	অপারেশনাল জাংশন তাপমাত্রা	-55 থেকে 175	°C
টিএল	সোল্ডার তাপমাত্রা	260	°C	ওয়েভ সোল্ডারিং শুধুমাত্র লিডে অনুমোদিত, কেস থেকে 1.6mm দূরে 10 সেকেন্ডের জন্য

থার্মাল ডেটা

প্রতীক	প্যারামিটার	মূল্য	ইউনিট	নোট
Rθ(J-C)	যোগাঁট থেকে কেসের তাপমান প্রতিরোধ	0.4	°C/W	চিত্র ২৫

বৈদ্যুতিক বৈশিষ্ট্য (TC = 25°C যদি অন্যথাকথিত না থাকে)

প্রতীক	প্যারামিটার	মূল্য			ইউনিট	টেস্ট শর্তাবলী	নোট
প্রতীক	প্যারামিটার	মিনি.	প্রতীক	ম্যাক্স.	ইউনিট	টেস্ট শর্তাবলী	নোট
IDSS	শূন্য গেট বোল্টেজ ড্রেন বর্তনী		5	100	μA	VDS =1200V, VGS =0V
IGSS	গেট লিকেজ কারেন্ট			±100	na	VDS =0V, VGS = -5~20V

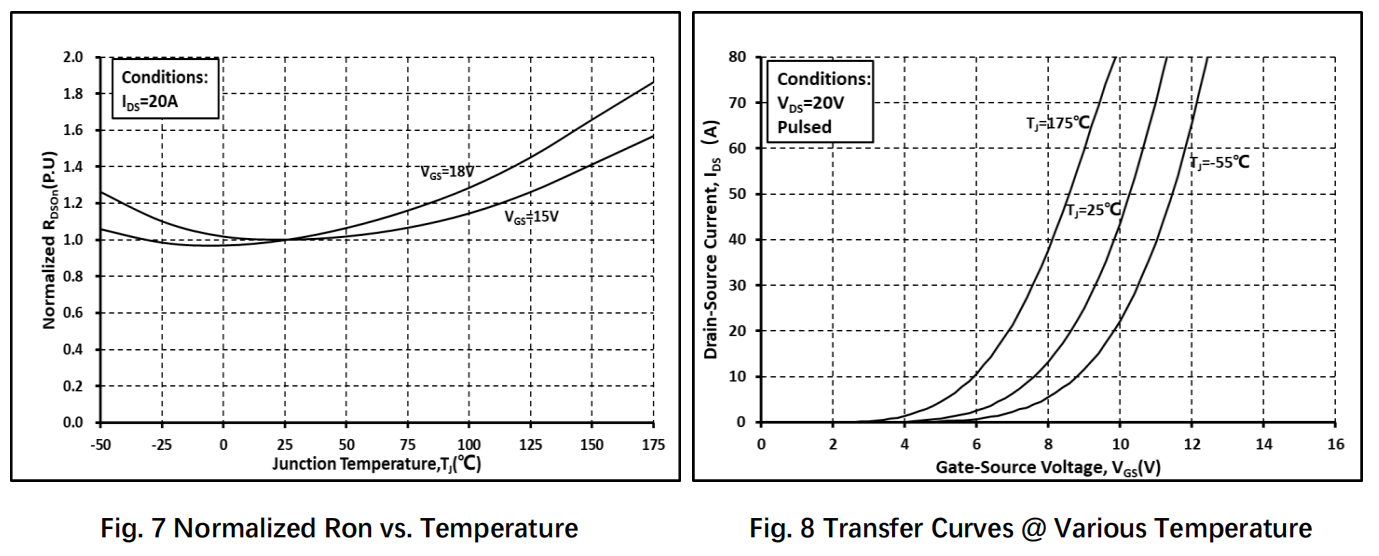

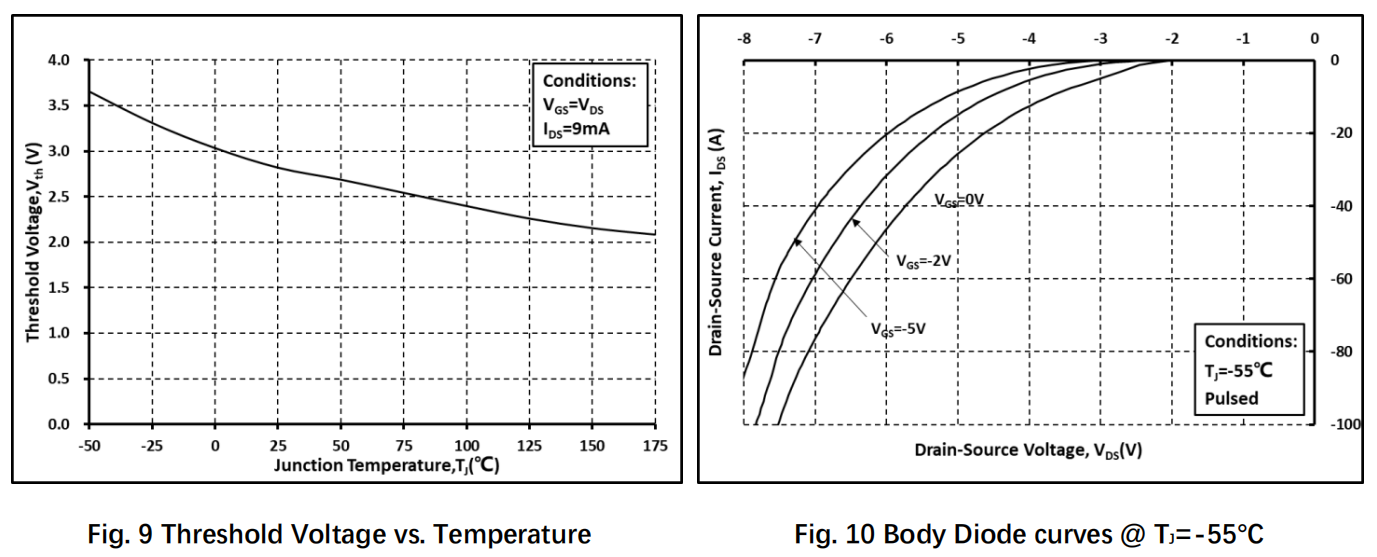

VTH	গেট থ্রেশহোল্ড ভোল্টেজ	1.8	2.8	4.5	ভি	VGS =VDS , ID =9mA	চিত্র ৮, ৯
VTH	গেট থ্রেশহোল্ড ভোল্টেজ		2.1			VGS =VDS , ID =9mA @ TJ =175।C	চিত্র ৮, ৯

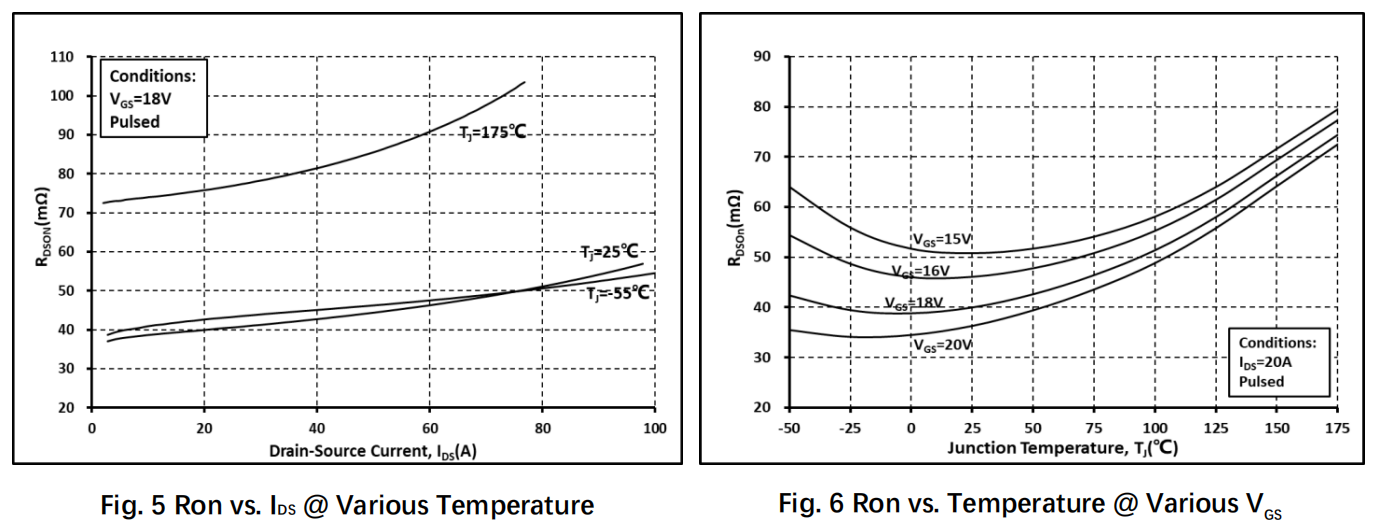

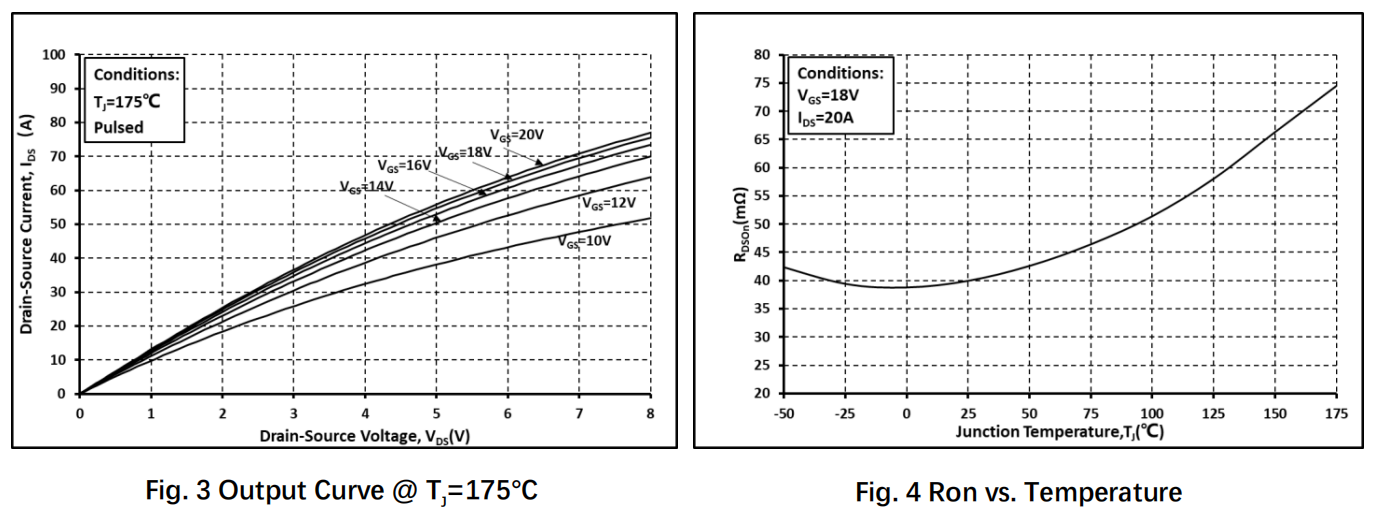

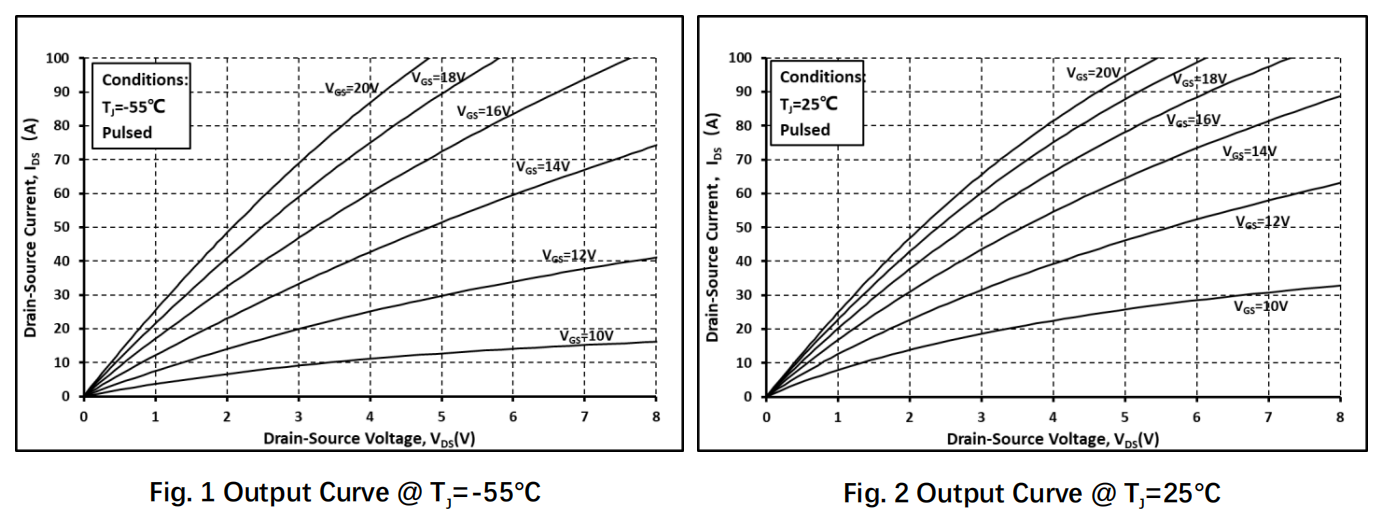

রন	অবস্থান্তর ড্রেন-সোর্স অন-প্রতিরোধ		40	52	মিলি-ওহম	VGS =18V, ID =20A @TJ =25।C	চিত্র 4, 5, 6, 7
			75		মিলি-ওহম	VGS =18V, ID =20A @TJ =175।C
			50	65	মিলি-ওহম	VGS =15V, ID =20A @TJ =25।C
			80		মিলি-ওহম	VGS =15V, ID =20A @TJ =175।C

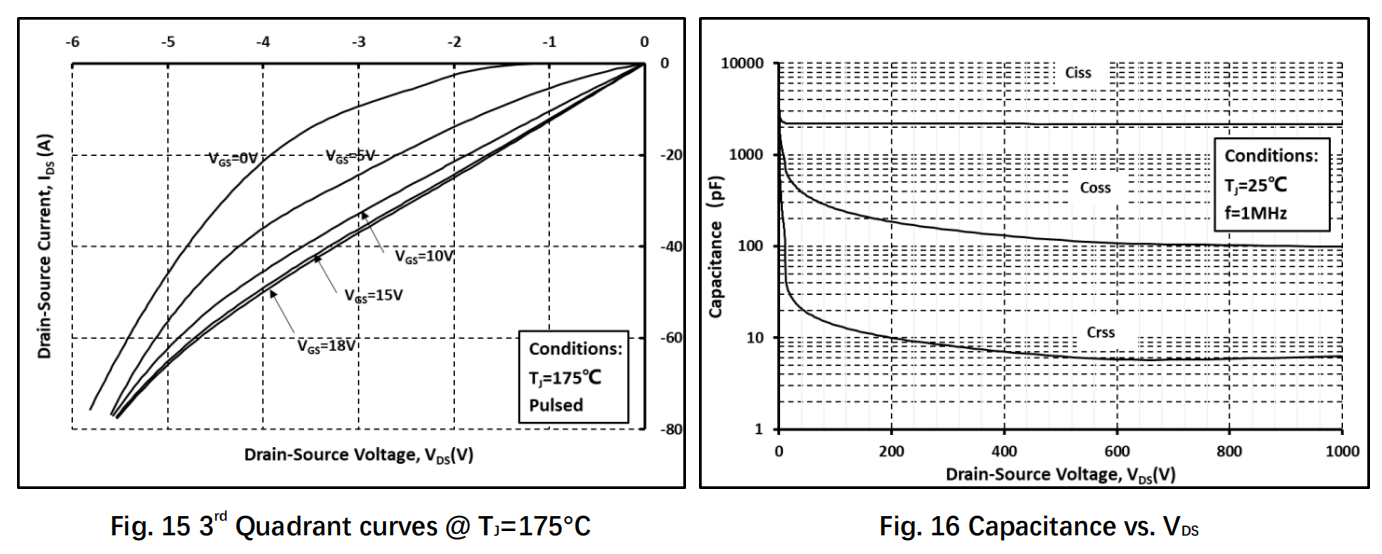

Ciss	ইনপুট ক্যাপাসিটেন্স		2160		Pf	VDS=৮০০V, VGS =০V, f=১MHz, VAC=২৫mV	চিত্র 16
Coss	আউটপুট ক্যাপাসিটেন্স		100		Pf
Crss	বিপরীত ট্রান্সফার ক্যাপাসিটেন্স		5.8		Pf

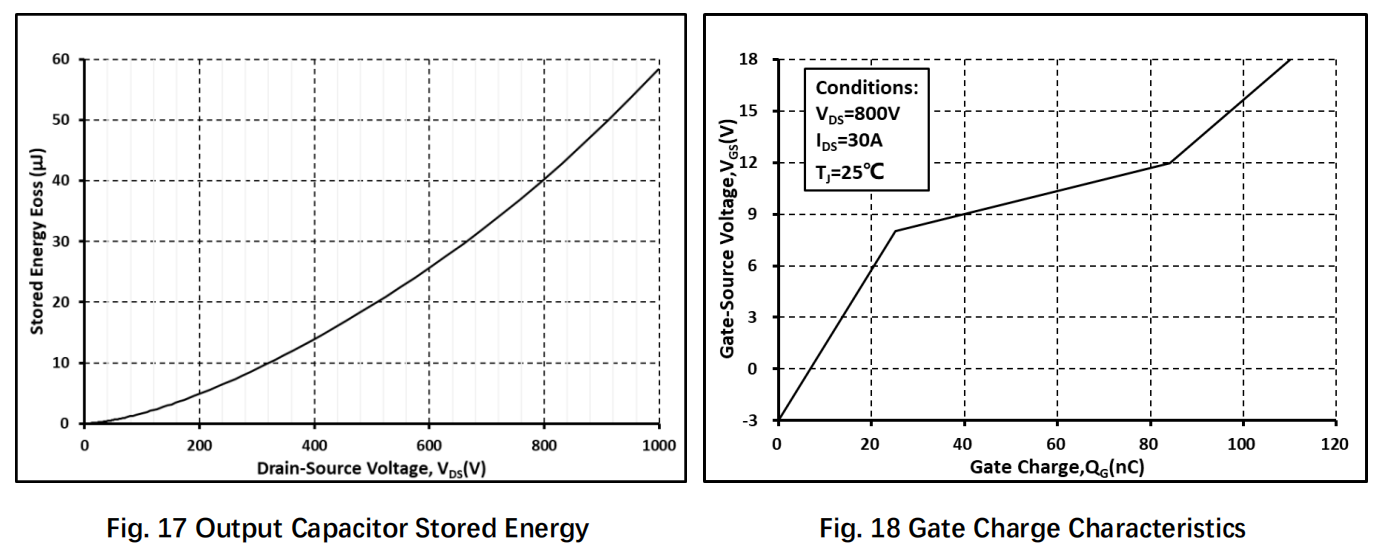

Eoss	Coss সংরক্ষিত শক্তি		40		μJ		চিত্র ১৭
Qg	মোট গেট চার্জ		110		এন সি	VDS =800V, ID =30A, VGS =-3 থেকে 18V	চিত্র ১৮
Qgs	গেট-সোর্স চার্জ		25		এন সি
Qgd	গেট-ড্রেন চার্জ		59		এন সি
Rg	গেট ইনপুট রিজিস্টেন্স		2.1		Ω	f=1MHz

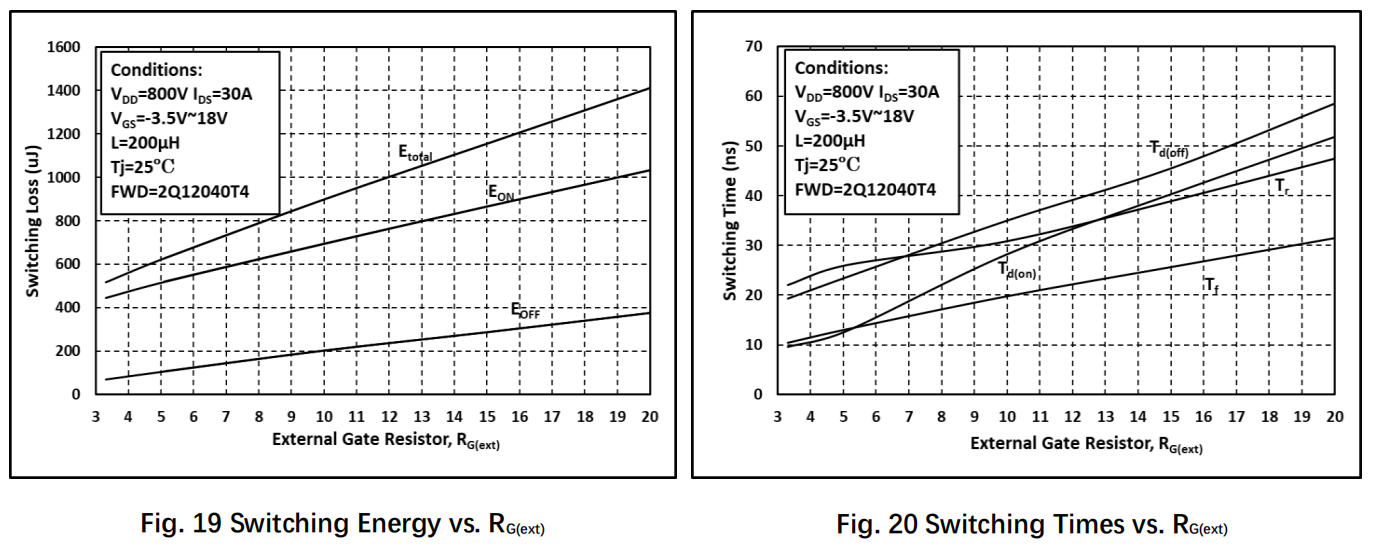

EON	অন সুইচিং শক্তি		446.3		μJ	VDS =800V, ID =30A, VGS =-3.5 থেকে 18V, RG(ext) =3.3Ω, L=200μH TJ =25।C	চিত্র ১৯, ২০
EOFF	অফ সুইচিং শক্তি		70.0		μJ
td(প্রকাশন)	প্রকাশন বিলম্ব সময়		9.6		NS
টিআর	উত্থান সময়		22.1
td(অফ)	অফ বিলম্ব সময়		19.3
TF	পতন সময়		10.5

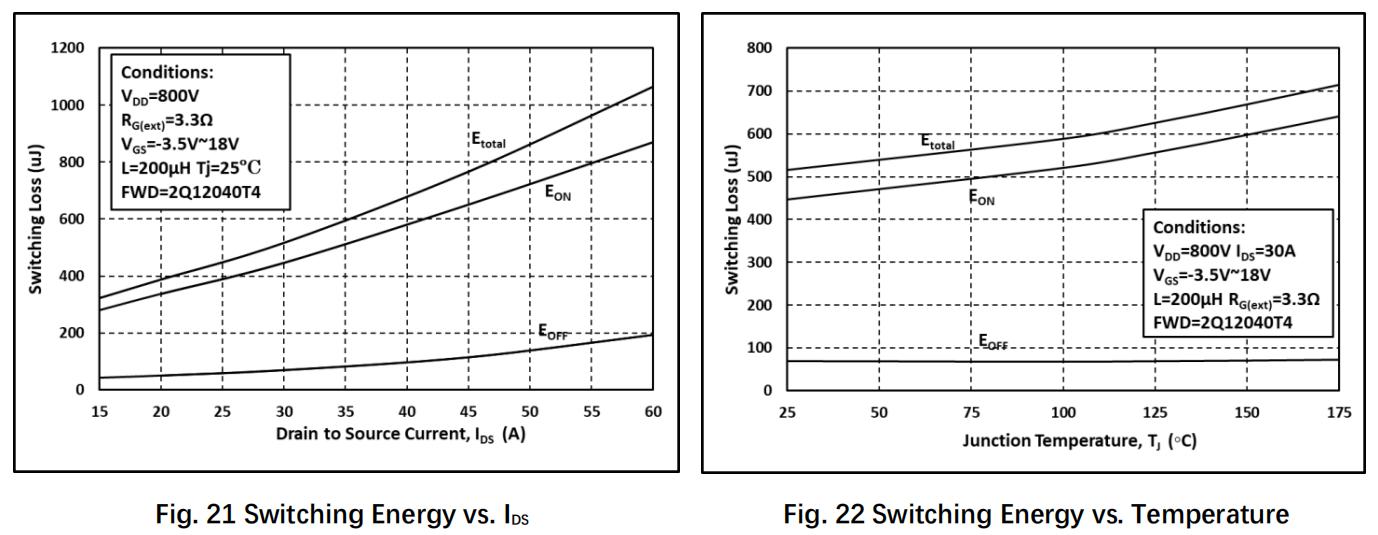

EON	অন সুইচিং শক্তি		644.4		μJ	VDS =800V, ID =30A, VGS =-3.5 থেকে 18V, RG(ext) =3.3Ω,L=200μH TJ =175।C	চিত্র 22
EOFF	অফ সুইচিং শক্তি		73.8		μJ		চিত্র 22

বিপরীত ডায়োড বৈশিষ্ট্য (TC =25।C যদি অন্যথা নির্দিষ্ট না হয়)

প্রতীক	প্যারামিটার	মূল্য			ইউনিট	টেস্ট শর্তাবলী	নোট
প্রতীক	প্যারামিটার	মিনি.	প্রতীক	ম্যাক্স.	ইউনিট	টেস্ট শর্তাবলী	নোট

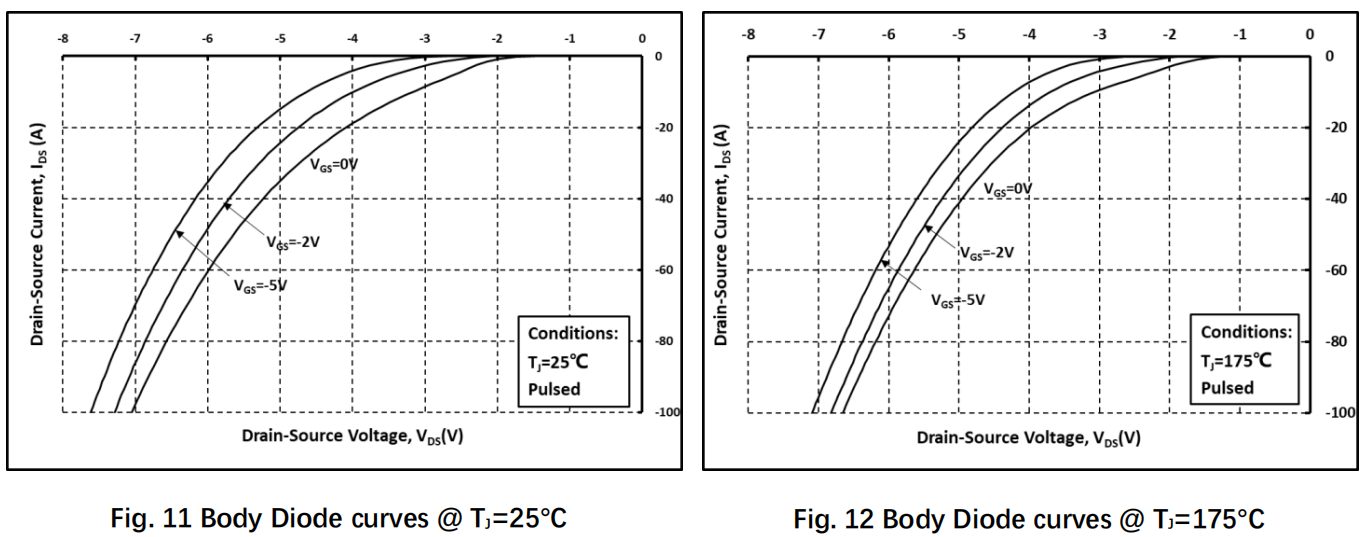

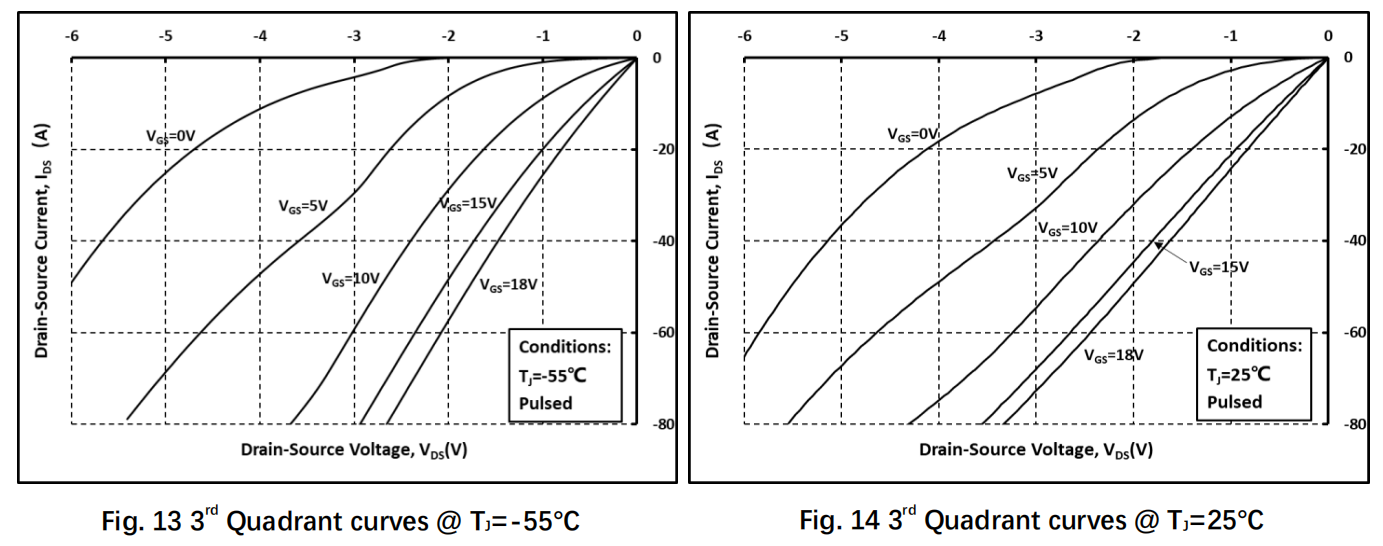

VSD	ডায়োড অগ্রেসর ভোল্টেজ		4.2		ভি	ISD =20A, VGS =0V	চিত্র 10, 11, 12
VSD	ডায়োড অগ্রেসর ভোল্টেজ		4.0		ভি	ISD =20A, VGS =0V, TJ =175।C	চিত্র 10, 11, 12
আছে	ডায়োড অগ্রেসর জ্বালানি (নিরंতর)			63	A	VGS =-2V, TC =25।C
আছে	ডায়োড অগ্রেসর জ্বালানি (নিরंতর)			36	A	VGS =-2V, TC=100।C
ট্রর	বিপরীত পুনরুদ্ধার সময়		42.0		NS	VGS=-3.5V/+18V, ISD =30A, VR =800V, RG(ext) =10Ω L=200μH di/dt=3000A/μs
Qrr	বিপরীত পুনরুদ্ধার চার্জ		198.1		এন সি
IRRM	শীর্ষ বিপরীত পুনরুদ্ধার তড়িৎস্রোত		17.4		A
