হোমপেজ / পণ্য / উপাদানসমূহ / SiC SBD
| উৎপত্তিস্থল: | ঝেজিয়াং |
| ব্র্যান্ড নাম: | ইনভেন্টচিপ টেকনোলজি |
| মডেল নম্বর: | IV1D12040U3Z |
| সার্টিফিকেশন: | AEC-Q101 যোগ্য |
| ন্যূনতম প্যাকিং পরিমাণ: | ৪৫০পিসি |
| মূল্য: | |
| প্যাকেজিং বিস্তারিত: | |
| ডেলিভারি সময়: | |
| পেমেন্ট শর্তাবলী: | |
| সরবরাহের ক্ষমতা: |
বৈশিষ্ট্য
সর্বোচ্চ জাইনশন তাপমাত্রা ১৭৫°সি
উচ্চ বর্জিত বর্তনী ধারণ ক্ষমতা
শূন্য বিপরীত পুনঃপ্রাপ্তি বিদ্যুৎ
শূন্য অগ্রদিকের পুনঃপ্রাপ্তি ভোল্ট
উচ্চ-ফ্রিকোয়েন্সি অপারেশন
তাপমাত্রা স্বাধীন সুইচিং আচরণ
পজিটিভ টেম্পারেচার কোয়েফিশেন্ট ওপর VF
AEC-Q101 যোগ্য
প্রয়োগ
অটোমোবাইল ইনভার্টার ফ্রি ওয়াইলিং ডায়োড
EV চার্জার পাইল
ভিয়েনা ৩-ফেজ পিএফসি
সৌর শক্তি বুস্ট
সুইচ মোড পাওয়ার সাপ্লাই

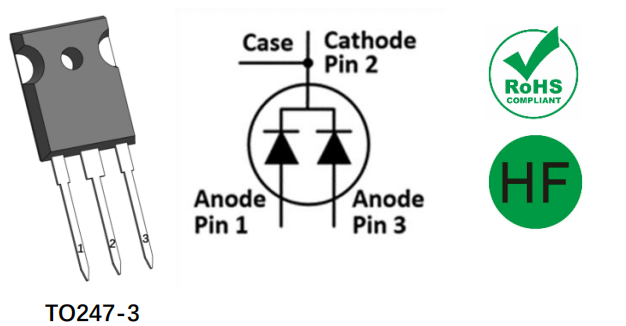

আউটলাইন

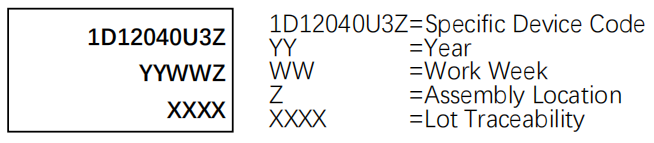

মার্কিং ডায়াগ্রাম
অবসোলিউট ম্যাক্সিমাম রেটিংস (TC=25°C যদি অন্যথাকথা না হয়)
| প্রতীক | প্যারামিটার | মূল্য | ইউনিট |
| VRRM | বিপরীত ভোল্টেজ (পুনরাবৃত্তি পিক) | 1200 | ভি |
| ভিডিসি | ডিসি ব্লকিং ভোল্টেজ | 1200 | ভি |
| যদি | অগ্রগামী জ্বালানি (নিরंতর) @Tc=25°C | 54* | A |
| আগামী বর্তমান (নিরবচ্ছিন্ন) @Tc=135°C | 28* | A | |
| আগামী বর্তমান (নিরবচ্ছিন্ন) @Tc=151°C | 20* | A | |
| IFSM | অতিরিক্ত পুনরাবৃত্তি না আগামী বর্তমান সাইন অর্ধতরঙ্গ @Tc=25°C tp=10ms | 140* | A |
| IFRM | অতিরিক্ত পুনরাবৃত্তি আগামী বর্তমান (Freq=0.1Hz, 100চক্র) সাইন অর্ধতরঙ্গ @Tamb =25°C tp=10ms | 115* | A |
| PTOT | মোট শক্তি বিকিরণ @ Tc=25°C | 272* | ডব্লিউ |
| মোট শক্তি বিকিরণ @ Tc=150°C | 45* | ||
| I2t মান @Tc=25°C tp=10ms | 98* | A2s | |
| Tstg | সঞ্চয়স্থানের তাপমাত্রা পরিসীমা | -55 থেকে 175 | °C |
| TJ | অপারেশনাল জাংশন তাপমাত্রা রেঞ্জ | -55 থেকে 175 | °C |
*প্রতি লেগ
ম্যাক্সিমাম রেটিংস টেবিলে উল্লেখিত চাপ বা চাপগুলি অতিক্রম করলে ডিভাইসে ক্ষতি হতে পারে। যদি এই সীমাগুলির মধ্যে কোনওটি অতিক্রম করা হয়, তবে ডিভাইসের
কার্যকারিতা ধরে নেওয়া উচিত নয়, ক্ষতি ঘটতে পারে এবং বিশ্বস্ততা প্রভাবিত হতে পারে।
বৈদ্যুতিক বৈশিষ্ট্য
| প্রতীক | প্যারামিটার | প্রতীক | ম্যাক্স. | ইউনিট | টেস্ট শর্তাবলী | নোট |
| VF | আগামী ভোল্টেজ | ১.৪৮* | ১.৮* | ভি | IF = ২০ A TJ =২৫°সেলsiয়াs | চিত্র। ১ |
| ২.১* | ৩.০* | IF = ২০ A TJ =১৭৫°সেলsiয়াs | ||||
| আইআর | বিপরীত বর্তনি | ১০* | ২০০* | μA | VR = 1200 ভোল্ট TJ = 25°C | চিত্র 2 |
| 45* | 800* | VR = 1200 ভোল্ট TJ = 175°C | ||||

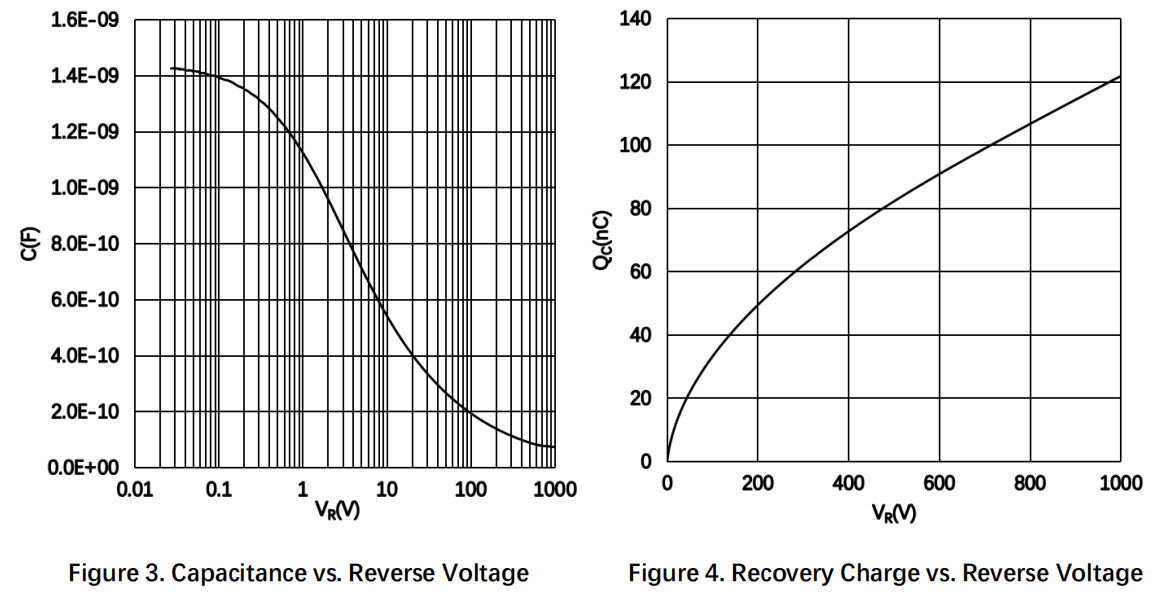

| C | মোট ধারকতা | 1114* | Pf | VR = 1 ভোল্ট, TJ = 25°C, f = 1 MHz | চিত্র 3 | |
| 100* | VR = 400 V, TJ = 25˚C, f = 1 MHz | |||||
| 77* | VR = 800 V, TJ = 25˚C, f = 1 MHz | |||||
| গুণবর্তি নিয়ন্ত্রণ (QC) | মোট ধারণক্ষমতা চার্জ | 107* | এন সি | VR = 800 V, TJ = 25°C, Qc = C(v)dv | চিত্র। 4 | |

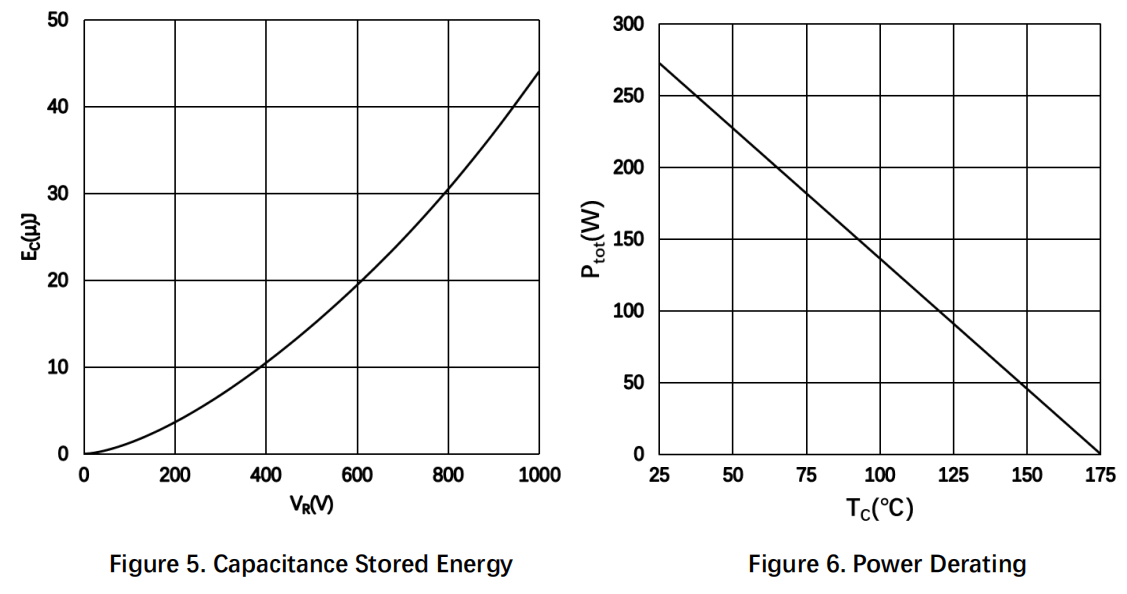

| ec | ধারণক্ষমতা সংরক্ষিত শক্তি | 31* | μJ | VR = 800 V, TJ = 25°C, Ec = C(v) ⋅vdv | চিত্র 5 |
*প্রতি লেগ
তাপমাত্রার বৈশিষ্ট্য (প্রতি পা)
| প্রতীক | প্যারামিটার | প্রতীক | ইউনিট | নোট |

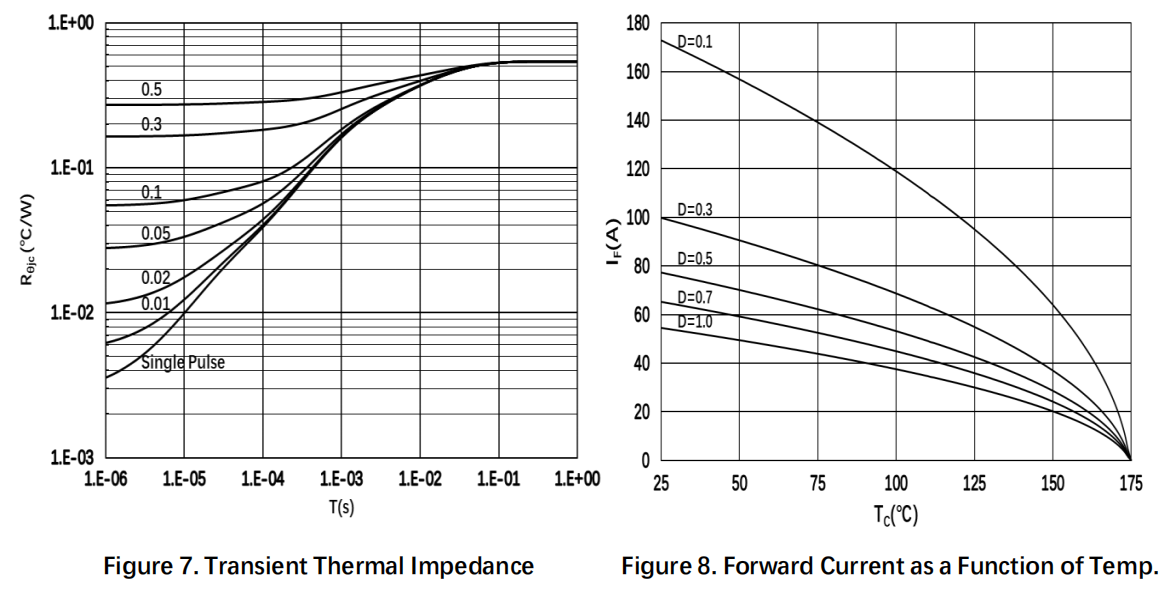

| Rth(j-c) | যোগাঁট থেকে কেসের তাপমান প্রতিরোধ | 0.55 | °C/W | চিত্র 7 |
আদর্শ কার্যকারিতা (প্রতি পা)

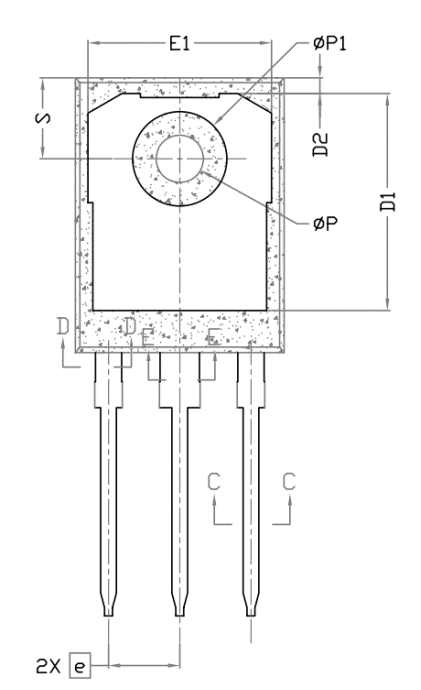

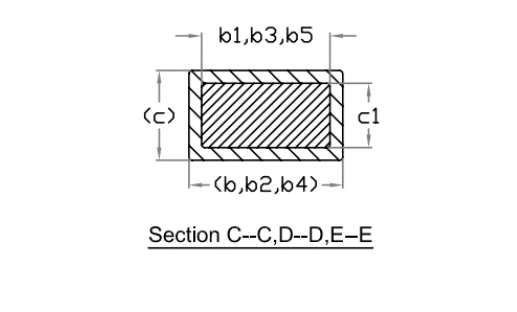

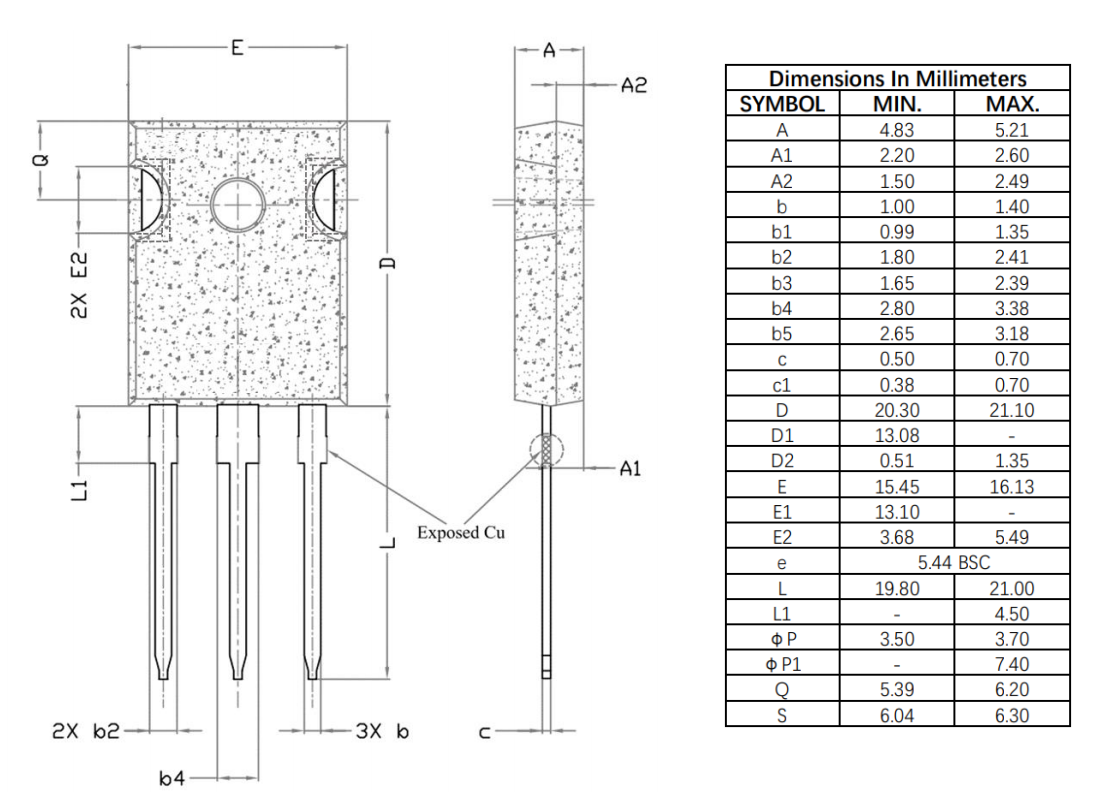

প্যাকেজ আকার
নোট:
১. প্যাকেজ রেফারেন্স: JEDEC TO247, ভেরিয়েশন AD
২. সকল মাপ মিলিমিটার (mm) এ
৩. স্লট প্রয়োজন, নটশ গোলাকার বা আয়তক্ষেত্রাকার হতে পারে
৪. মাত্রা D&E মল্ড ফ্ল্যাশ অন্তর্ভুক্ত নয়
৫. পূর্ববর্তী জ্ঞাপন ছাড়াই পরিবর্তনের বিষয়
