SiC মডিউল

1200V 25mohm SiC MODULE মোটর ড্রাইভার

পরিচিতি

পরিচিতি

উৎপত্তিস্থল:	ঝেজিয়াং
ব্র্যান্ড নাম:	ইনভেন্টচিপ টেকনোলজি
মডেল নম্বর:	IV1B12025HC1L
সার্টিফিকেশন:	এএসিই-কিউ১০১

বৈশিষ্ট্য

উচ্চ ব্লকিং ভোল্টেজ সাথে কম অন-রেজিস্টেন্স
উচ্চ গতিতে সুইচিং এবং কম ধারণশীলতা
উচ্চ কার্যক্ষমতা সহ জাঙ্কশন তাপমাত্রা চালনা
খুব দ্রুত এবং দৃঢ় অন্তর্ভুক্ত বডি ডায়োড

প্রয়োগ

সোলার অ্যাপ্লিকেশন
ups system
মোটর ড্রাইভার
উচ্চ ভোল্টেজ DC/DC কনভার্টার

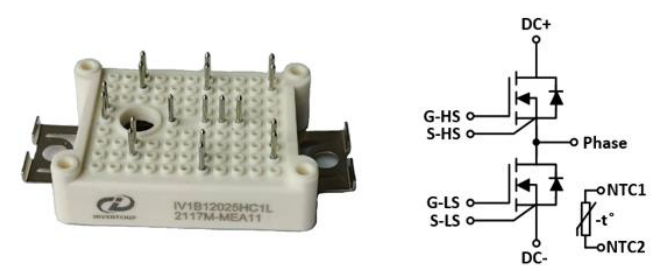

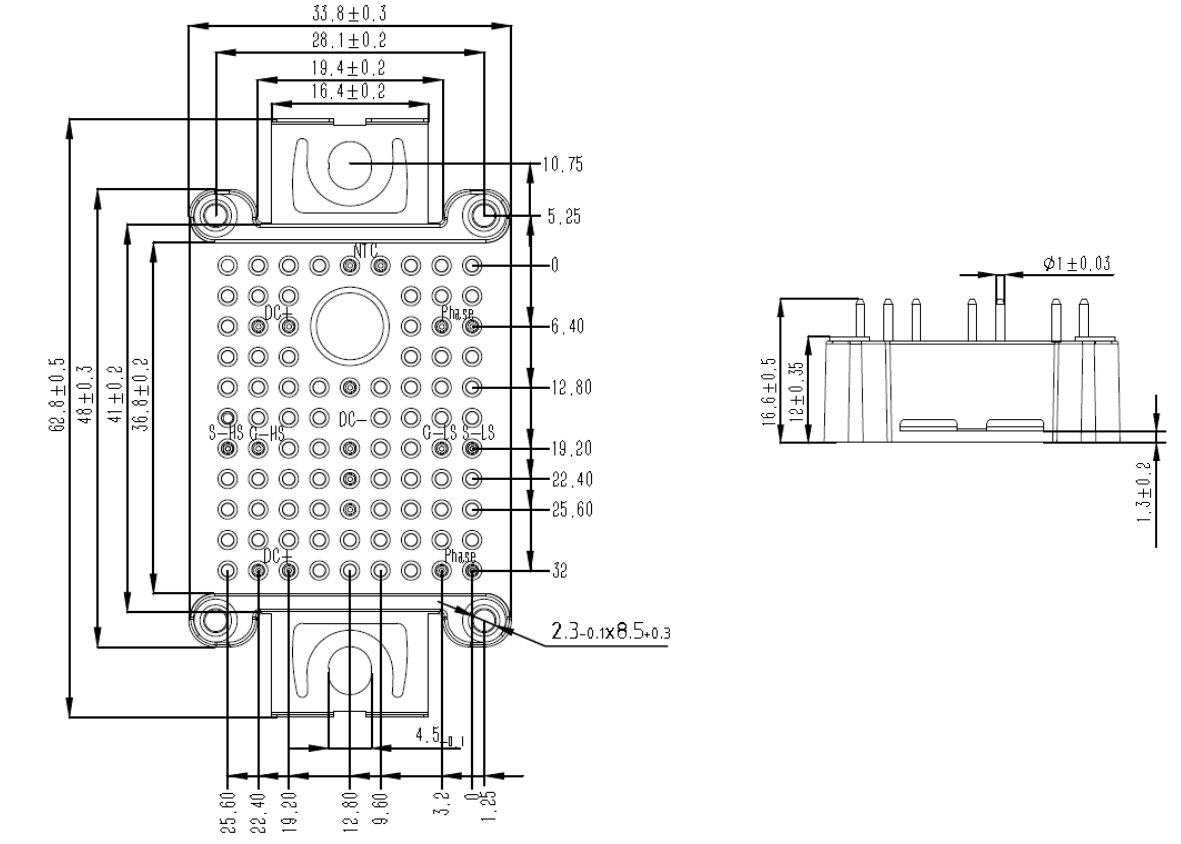

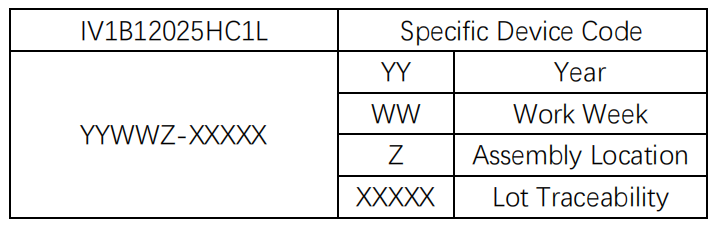

প্যাকেজ

অবসোলিউট ম্যাক্সিমাম রেটিংস (TC=25°C যদি অন্যথাকথা না হয়)

প্রতীক	প্যারামিটার	মূল্য	ইউনিট	টেস্ট শর্তাবলী	নোট
VDS	ড্রেন-সোর্স ভোল্টেজ	1200	ভি	VGS =0ভি, ID =200μA
VGSmax (ডিসি)	সর্বোচ্চ ডি সি ভোল্টেজ	-5 থেকে 22	ভি	স্টেটিক (ডিসি)
VGSmax (স্পাইক)	সর্বোচ্চ স্পাইক ভোল্টেজ	-10 থেকে 25	ভি	<1% ডিউটি সাইকেল, এবং পালস ওয়াইডথ <200ns
VGSon	পরামর্শযোগ্য টার্ন-অন ভোল্টেজ	20±0.5	ভি
VGSoff	পরামর্শযোগ্য টার্ন-অফ ভোল্টেজ	-৩.৫ থেকে -২	ভি
আইডি	ড্রেন বর্তনী (নিরবচ্ছিন্ন)	74	A	VGS =20V, TC =25°C
		50	A	VGS =20V, TC =94°C
IDM	ড্রেন বর্তনী (পালকের মতো)	185	A	পালস চওড়াই এসโอএ দ্বারা সীমিত	চিত্র.26

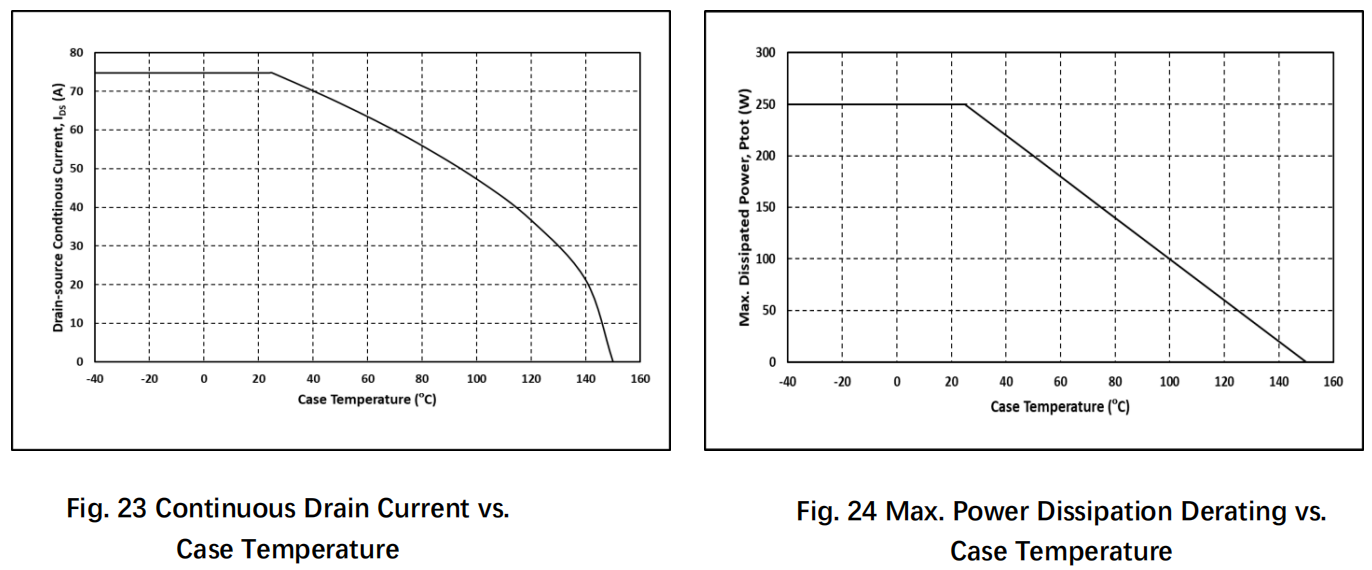

PTOT	মোট শক্তি বিক্ষেপ	250	ডব্লিউ	TC =২৫°সে	চিত্র.24
Tstg	সঞ্চয়স্থানের তাপমাত্রা পরিসীমা	-40 থেকে 150	°C
TJ	সুইচিং শর্তাবলীতে সর্বোচ্চ ভার্চুয়াল জাংশন তাপমাত্রা	-40 থেকে 150	°C	অপারেশন
		-55 থেকে 175	°C	কম জীবন সঙ্গে ছাড়াছাড়ি

থার্মাল ডেটা

প্রতীক	প্যারামিটার	মূল্য	ইউনিট	নোট

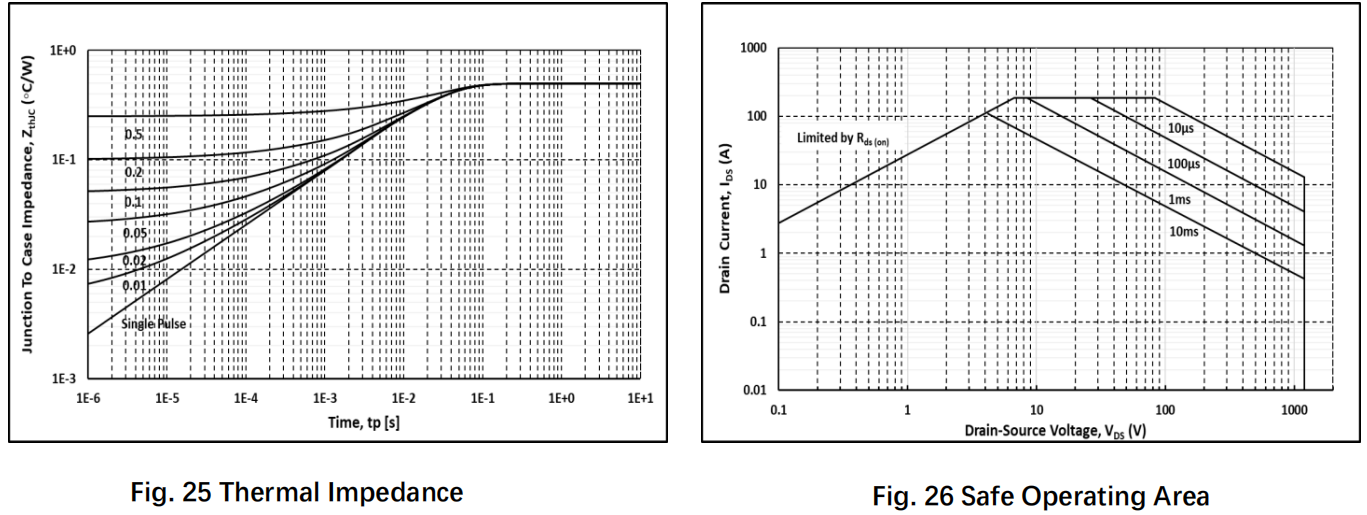

Rθ(J-C)	যোগাঁট থেকে কেসের তাপমান প্রতিরোধ	0.5	°C/W	চিত্র ২৫

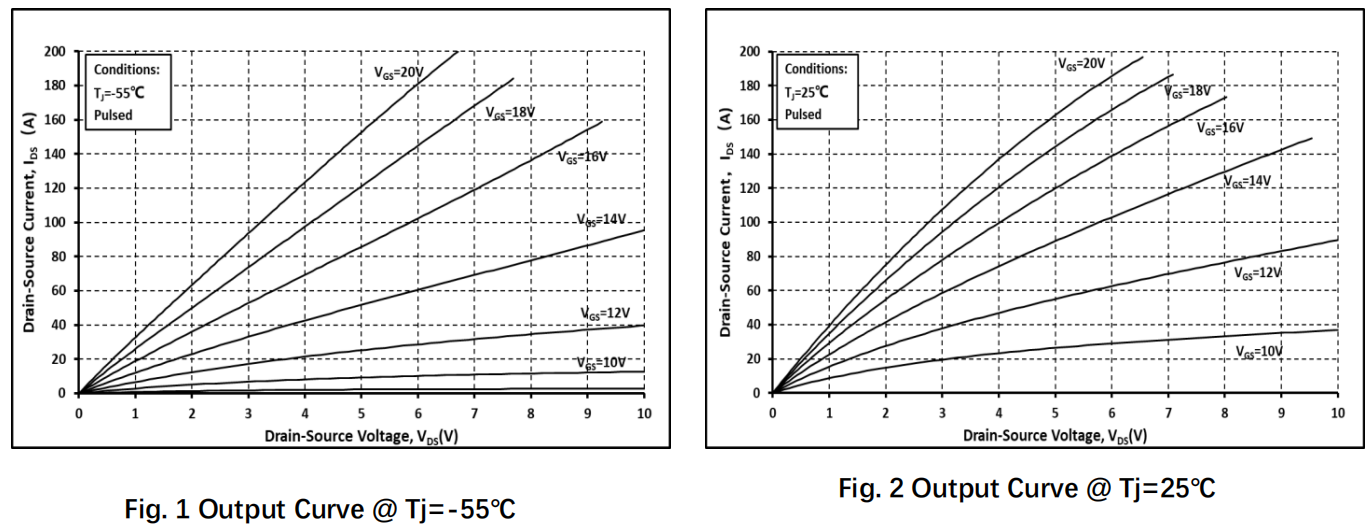

বৈদ্যুতিক বৈশিষ্ট্য (TC=25°C যদি অন্যথাকথা না হয়)

প্রতীক	প্যারামিটার	মূল্য			ইউনিট	টেস্ট শর্তাবলী	নোট
		মিনি.	প্রতীক	ম্যাক্স.
IDSS	শূন্য গেট বোল্টেজ ড্রেন বর্তনী		10	200	μA	VDS =1200V, VGS =0V
IGSS	গেট লিকেজ কারেন্ট		2	±200	na	VDS =0V, VGS = -5~20V

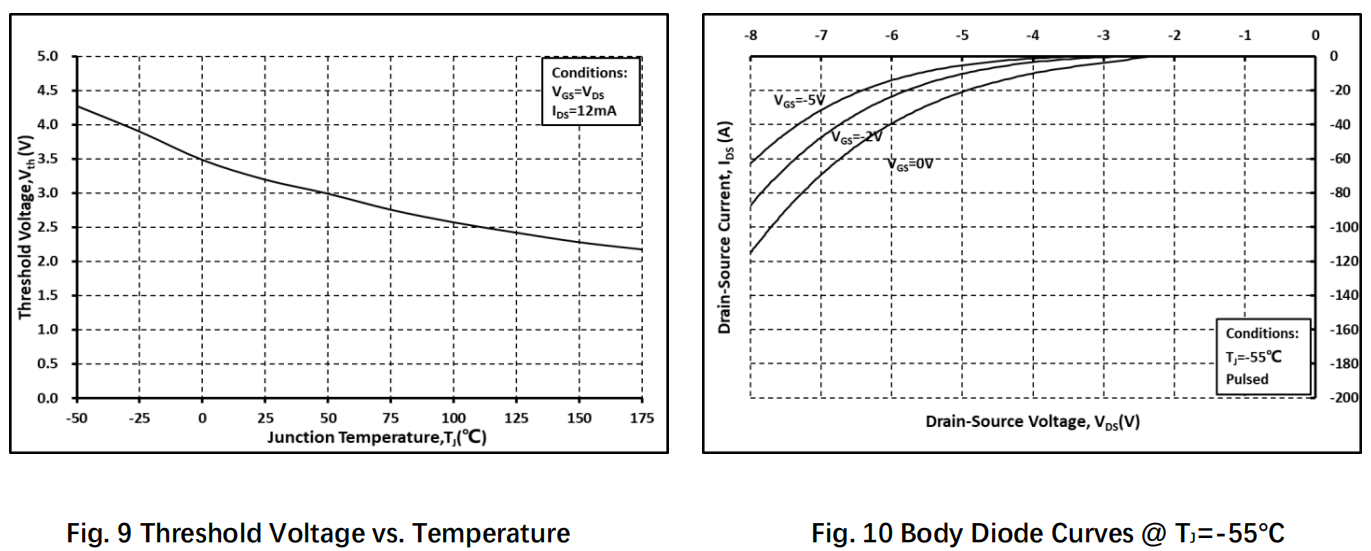

VTH	গেট থ্রেশহোল্ড ভোল্টেজ		3.2		ভি	VGS=VDS , ID =12mA	চিত্র.9
			2.3			VGS=VDS , ID =12mA @ TC =150।C

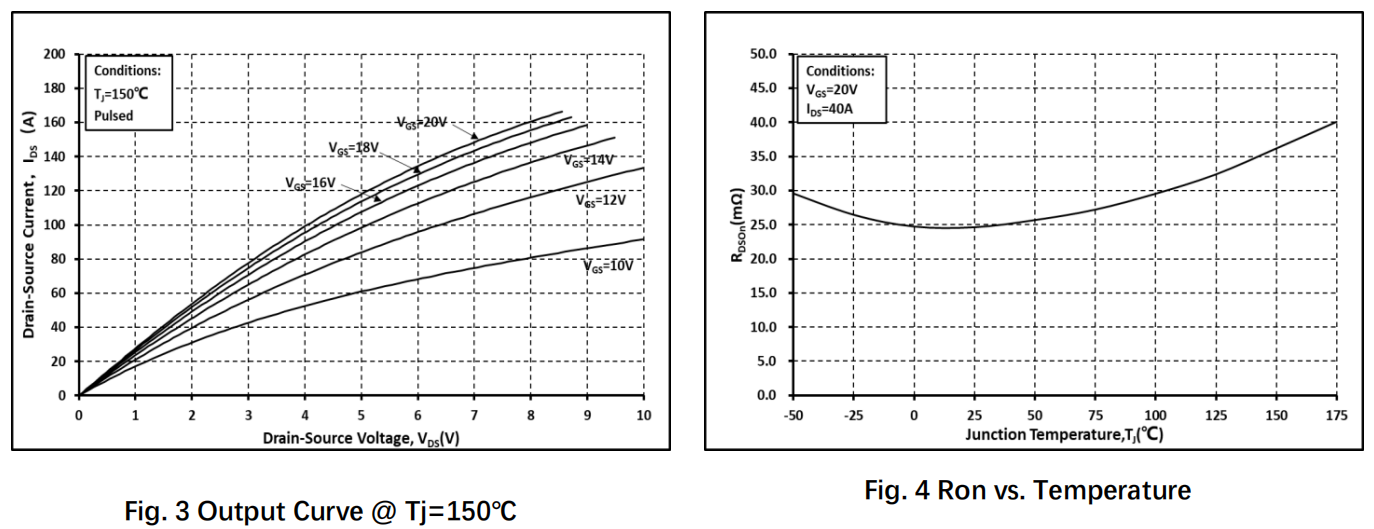

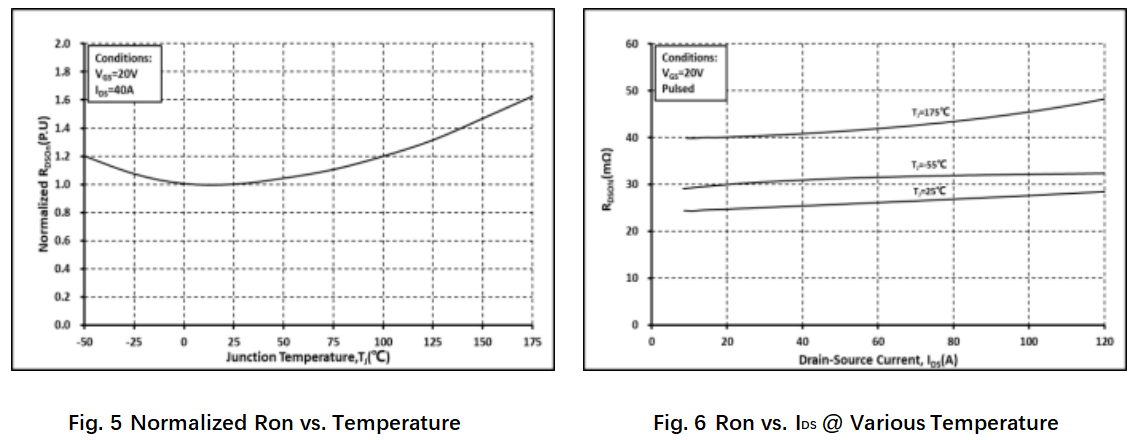

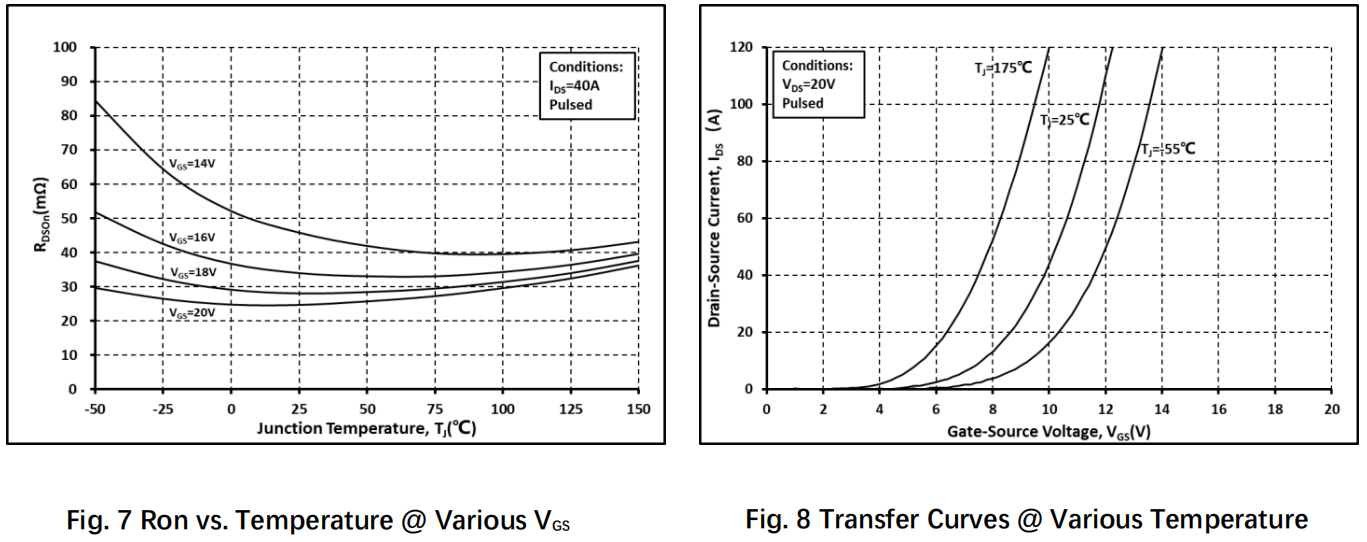

রন	অবস্থান্তর ড্রেন-সোর্স অন-প্রতিরোধ		25	33	মিলি-ওহম	VGS =20V, ID =40A @TJ =25।C	চিত্র.4-7
			36		মিলি-ওহম	VGS =20V, ID =40A @TJ =150।C

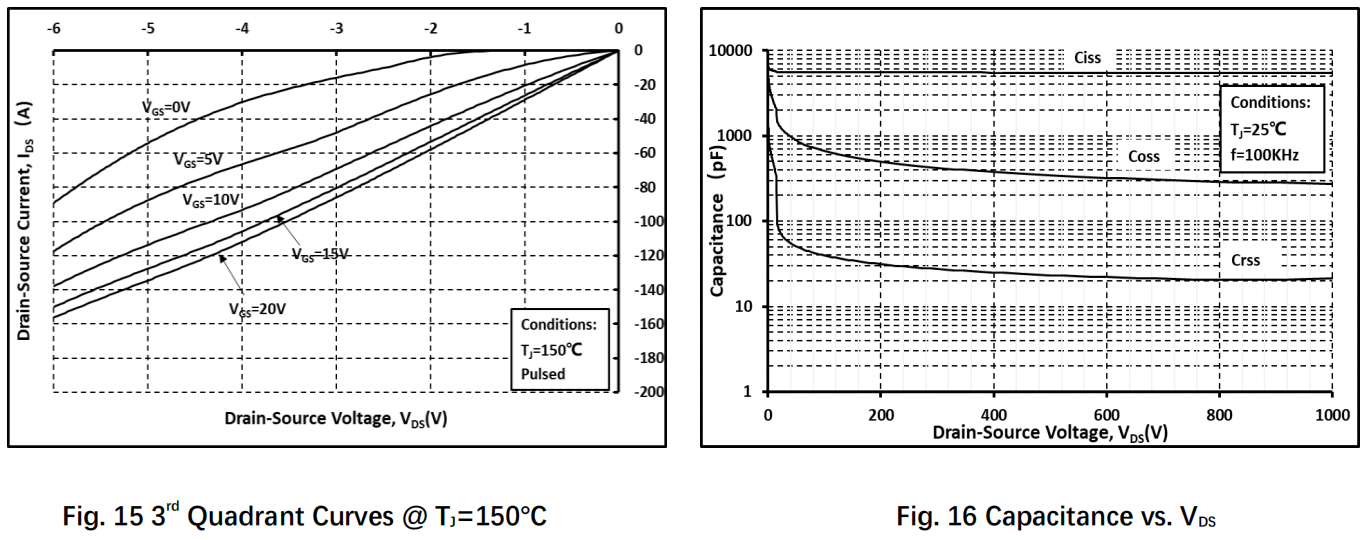

Ciss	ইনপুট ক্যাপাসিটেন্স		5.5		এনএফ	VDS=800ভোল্ট, VGS =0ভোল্ট, f=100কিলোহার্টজ , VAC =25মিলি-ভোল্ট	চিত্র ১৬
Coss	আউটপুট ক্যাপাসিটেন্স		285		Pf
Crss	বিপরীত ট্রান্সফার ক্যাপাসিটেন্স		20		Pf

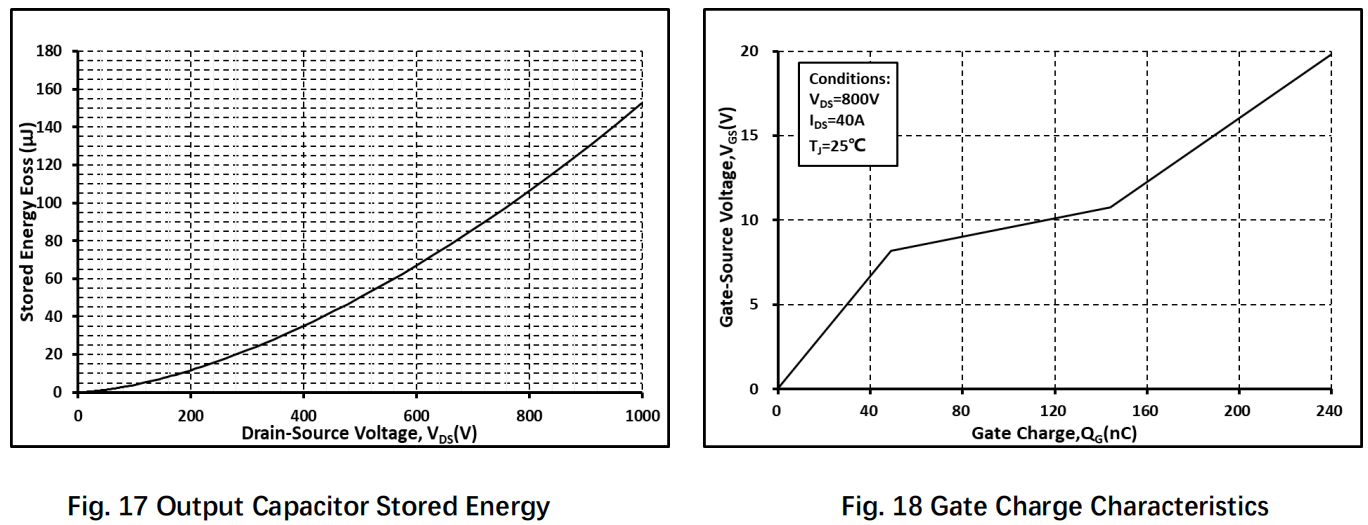

Eoss	Coss সংরক্ষিত শক্তি		105		μJ		চিত্র ১৭
Qg	মোট গেট চার্জ		240		এন সি	VDS =800ভি, ID =40এ, VGS =-5 থেকে 20ভি	চিত্র.18
Qgs	গেট-সোর্স চার্জ		50		এন সি
Qgd	গেট-ড্রেন চার্জ		96		এন সি
Rg	গেট ইনপুট রিজিস্টেন্স		1.4		Ω	f=100kHZ

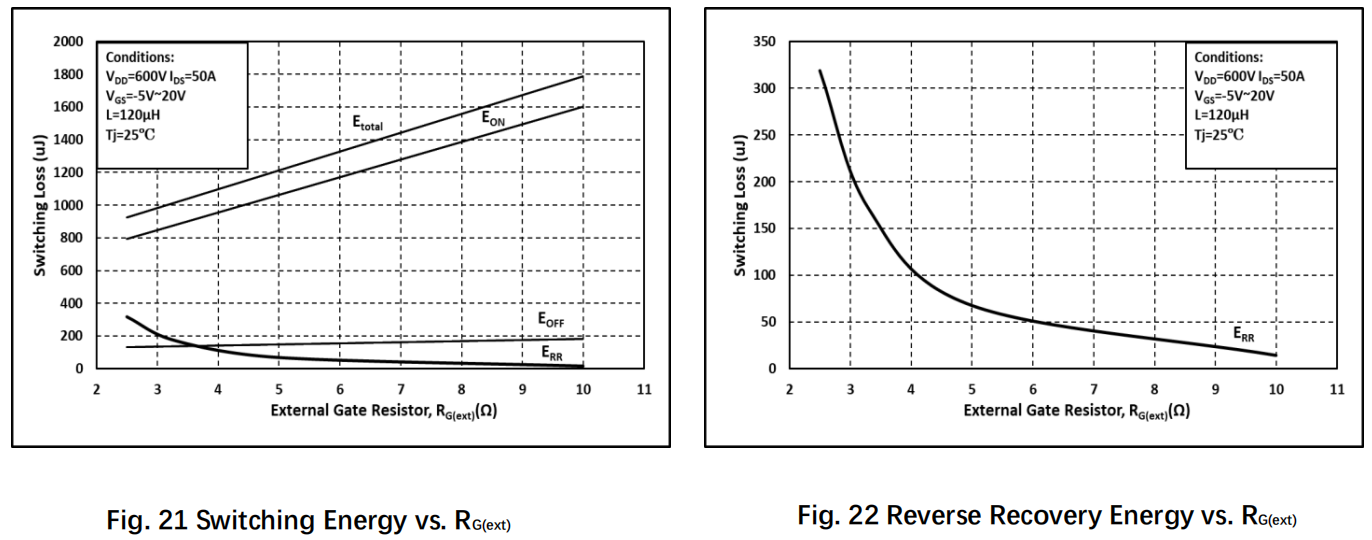

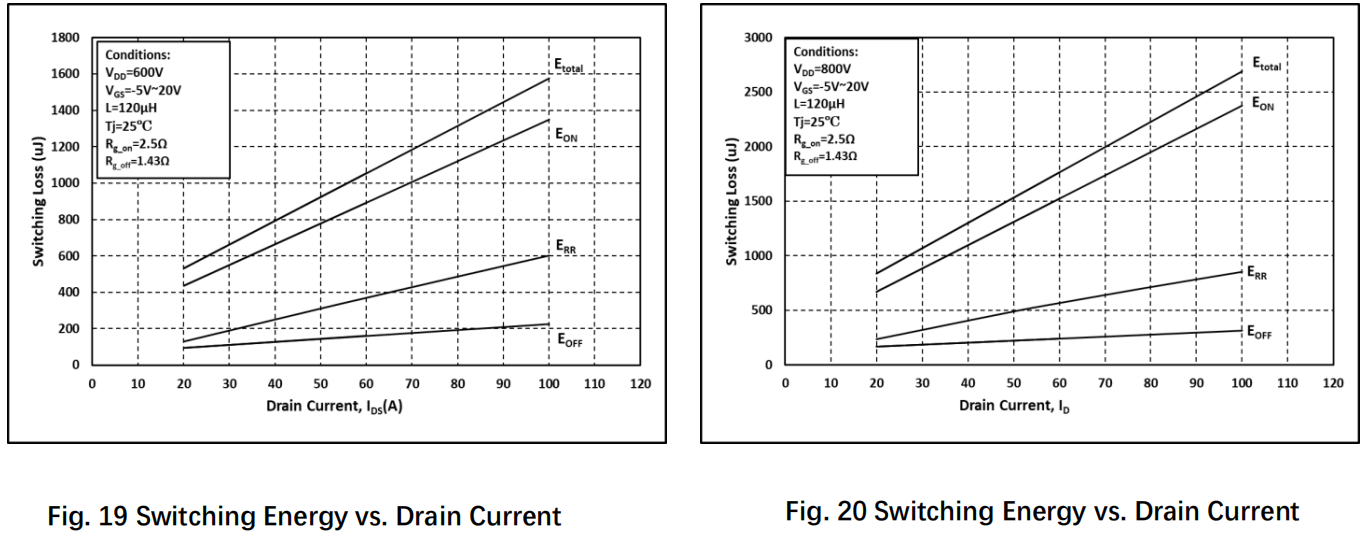

EON	অন সুইচিং শক্তি		795		μJ	VDS =600V, ID =50A, VGS=-5 থেকে 20V, RG(ext)on/ RG(ext)off =2.5Ω/1.43Ω, L=120μH	চিত্র ১৯-২২
EOFF	অফ সুইচিং শক্তি		135		μJ
td(প্রকাশন)	প্রকাশন বিলম্ব সময়		15		NS
টিআর	উত্থান সময়		4.1
td(অফ)	অফ বিলম্ব সময়		24
TF	পতন সময়		17
LsCE	বিলুপ্ত ইনডাক্টেন্স		8.8		nH

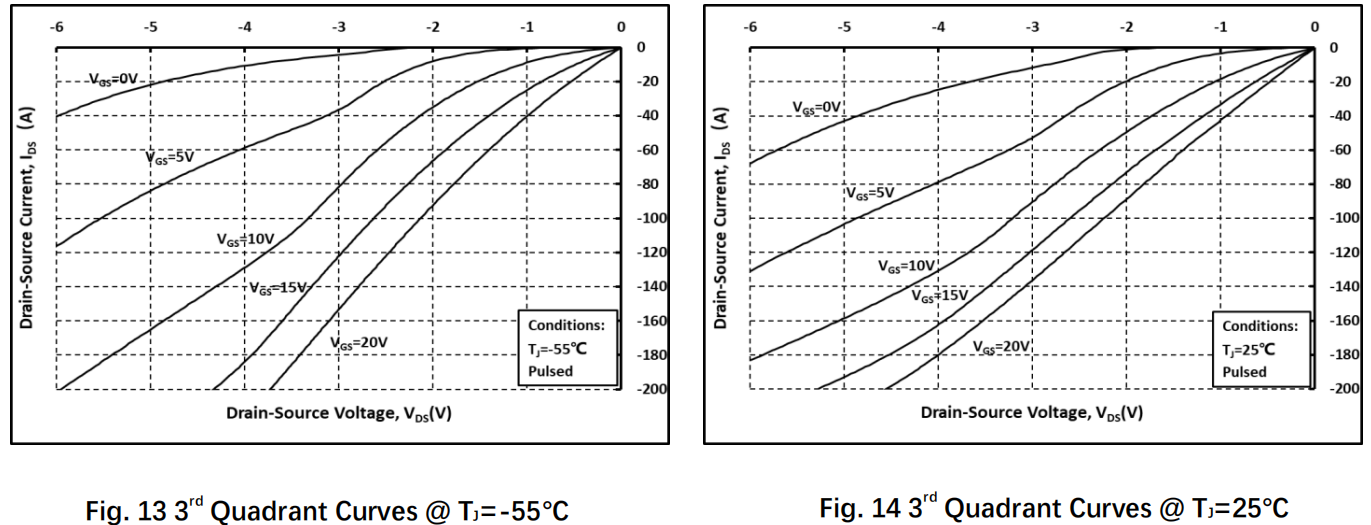

বিপরীত ডায়োড বৈশিষ্ট্য (TC=25°C যদি অন্যথাকথা না হয়)

প্রতীক	প্যারামিটার	মূল্য			ইউনিট	টেস্ট শর্তাবলী	নোট
প্রতীক	প্যারামিটার	মিনি.	প্রতীক	ম্যাক্স.	ইউনিট	টেস্ট শর্তাবলী	নোট

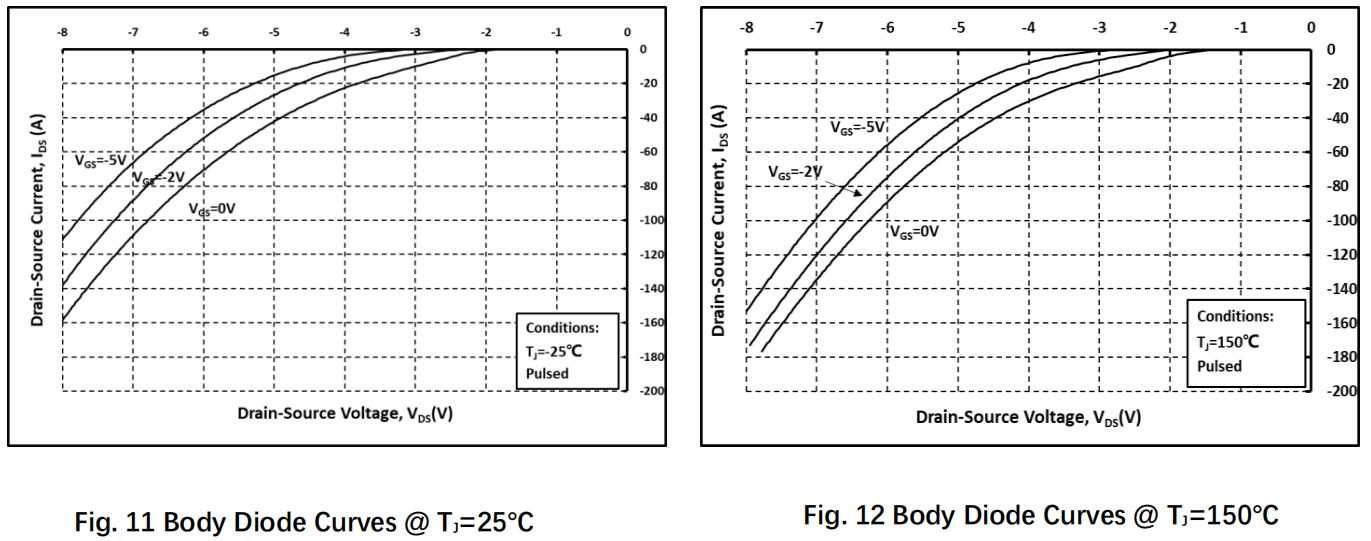

VSD	ডায়োড অগ্রেসর ভোল্টেজ		4.9		ভি	ISD =40A, VGS =0V	চিত্র 10- 12
VSD	ডায়োড অগ্রেসর ভোল্টেজ		4.5		ভি	ISD =৪০A, VGS =০V, TJ =১৫০°সেলসিয়াস	চিত্র 10- 12
ট্রর	বিপরীত পুনরুদ্ধার সময়		18		NS	VGS =-৫V/+২০V, ISD =৫০A, VR =৬০০V, di/dt=১৪.২৯A/ns, RG(ext) =২.৫Ω, L=১২০μH
Qrr	বিপরীত পুনরুদ্ধার চার্জ		1068		এন সি
IRRM	শীর্ষ বিপরীত পুনরুদ্ধার তড়িৎস্রোত		96.3		A

NTC থर্মিস্টর বৈশিষ্ট্য

প্রতীক	প্যারামিটার	মূল্য			ইউনিট	টেস্ট শর্তাবলী	নোট
		মিনি.	প্রতীক	ম্যাক্স.

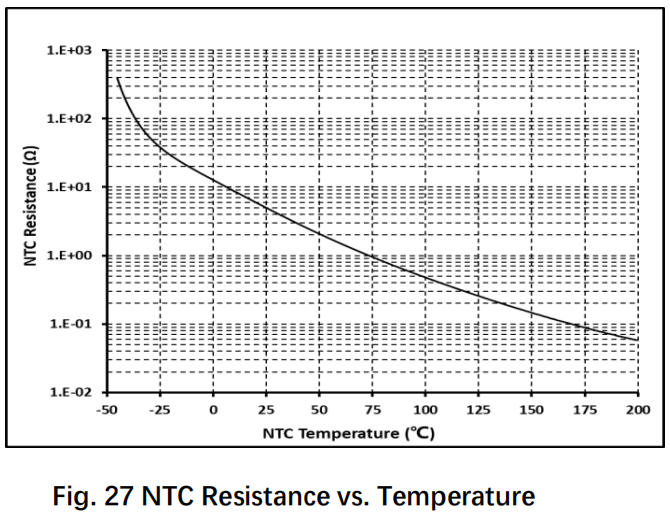

RNTC	মূল্যায়িত রিসিস্টেন্স		5		kΩ	TNTC = 25℃	চিত্র।27
ΔR/R	২৫℃-এর রিসিস্টেন্স সহনশীলতা	-5		5	%
β25/50	বেটা মান		3380		ক	±1%
পিম্যাক্স	শক্তি অপচয়		5		mW
