OSRAM 자동차용 LED KW HKL531.TE 15W 흰색 SMD

KW HKL531.TE

OSLON® 블랙 플랫 S

OSLON Black Flat S는 다양한 요구 사항을 충족할 수 있습니다. 이 SMT 장치는 매우 안정적이고

내구성이 있으며 표준 프로세스와 함께 사용할 수 있습니다.

새로운 솔더 패드 레이아웃은 높은 신뢰성을 제공하고 개선된 열 관리를 가능하게 합니다. 콤팩트한

칩은 높은 광 출력을 제공할 뿐만 아니라, 칩 간 대비가 보장된 개별 주소 지정이 가능하여 이 LED를 적응형 드라이빙 빔(ADB)에 대한 이상적인 솔루션으로 만듭니다.

신청서

— 헤드램프, LED & 레이저 & 야간 시야

기능:

— 패키지: SMD 에폭시 패키지

— 칩 기술: UX:3

— 표준 방사각: 120° (란베르트 방출기)

— 색상: Cx = 0.322, Cy = 0.334 CIE 1931 기준 (● 초백색)

— 부식 저항 등급: 3B

— 자격: AEC-Q102 합격

— ESD: ANSI/ESDA/JEDEC JS-001 기준 8 kV (HBM, Class 3B)

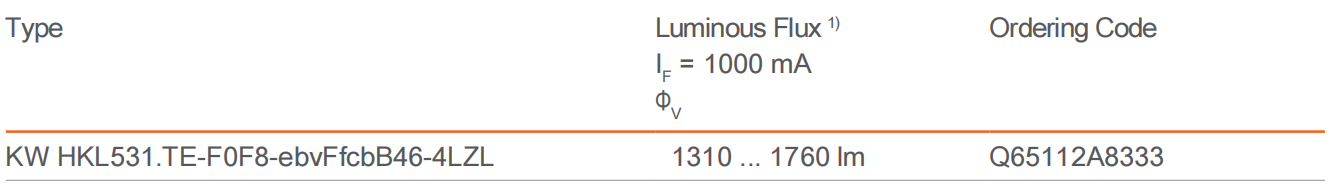

주문 정보

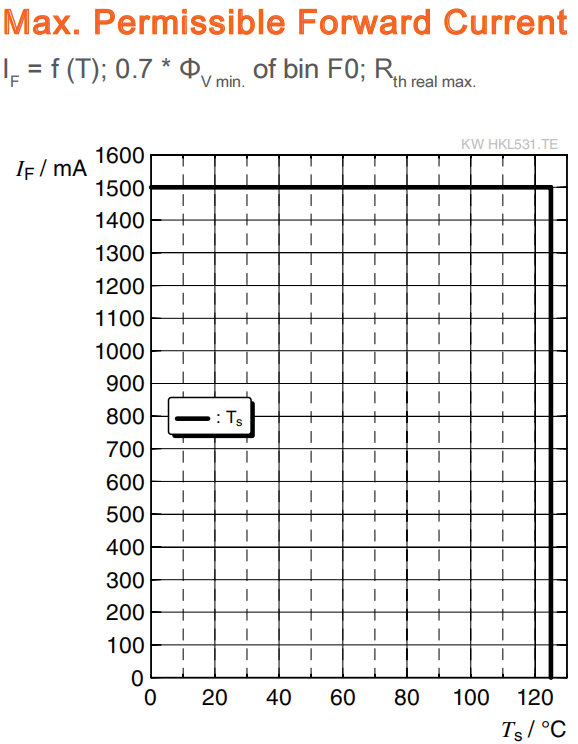

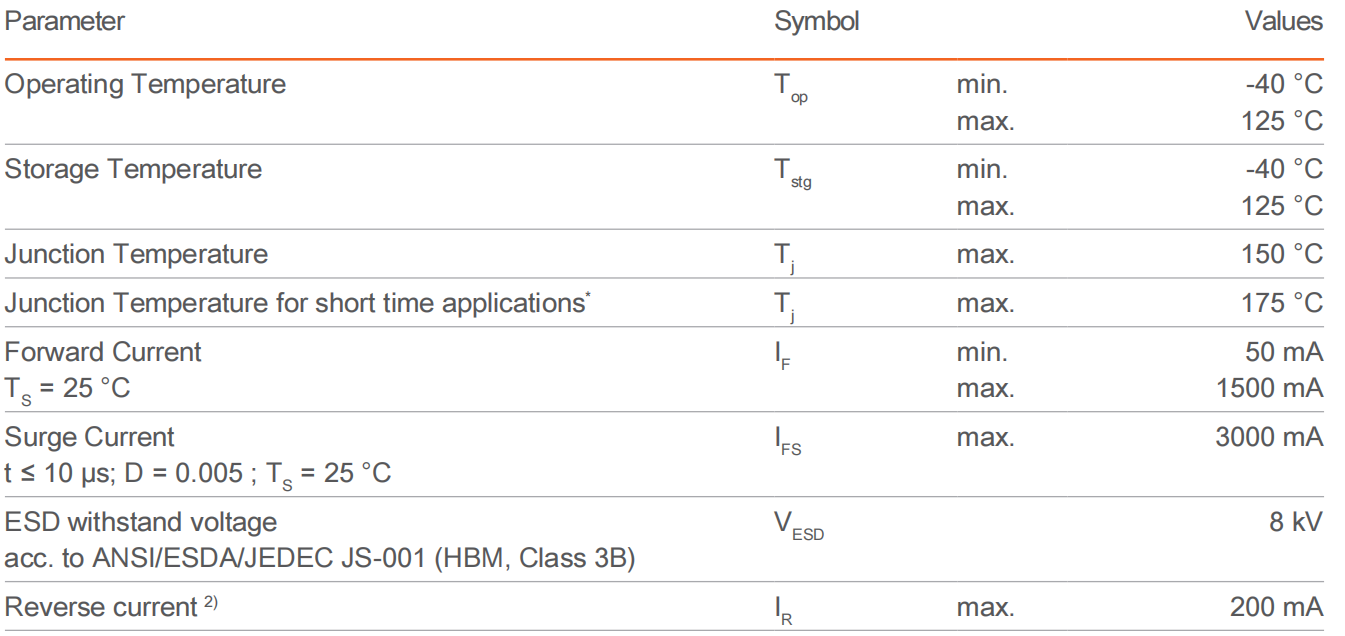

최대 평가

*结온(Tj)이 175°C일 때의 중간 수명(L70/B50)은 100시간입니다.

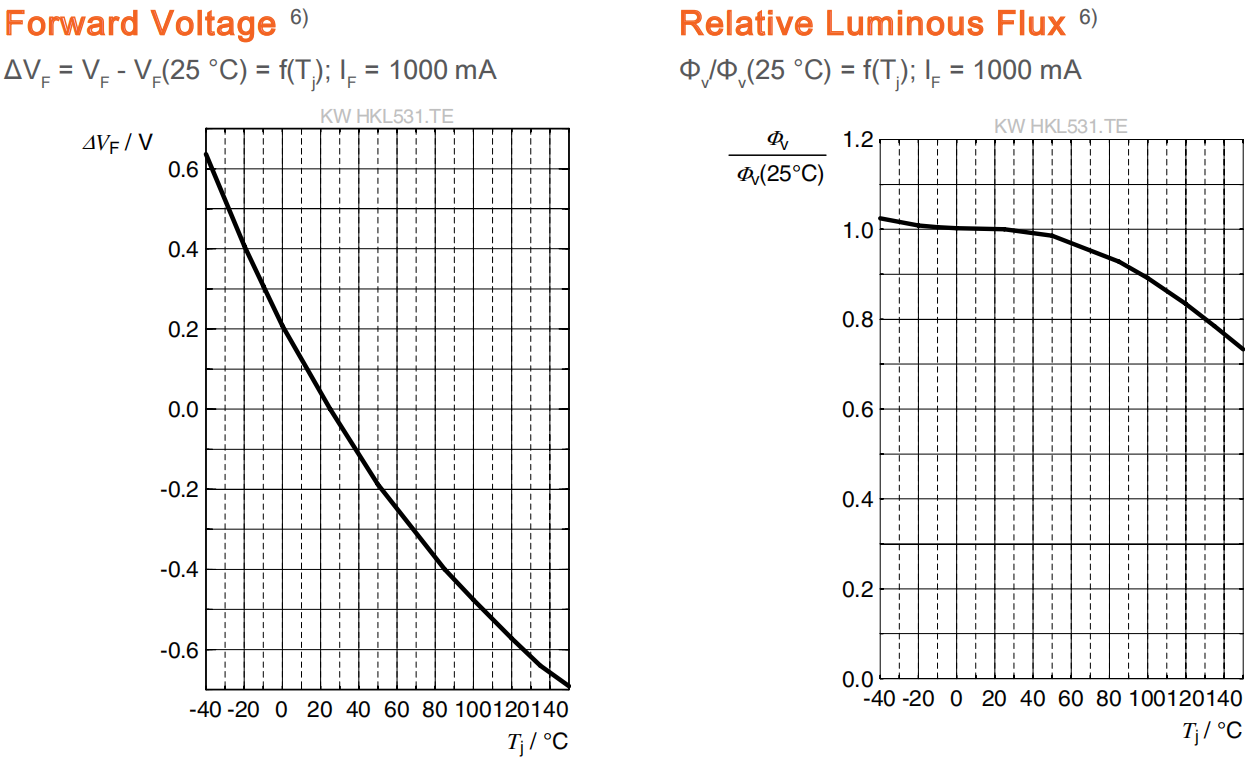

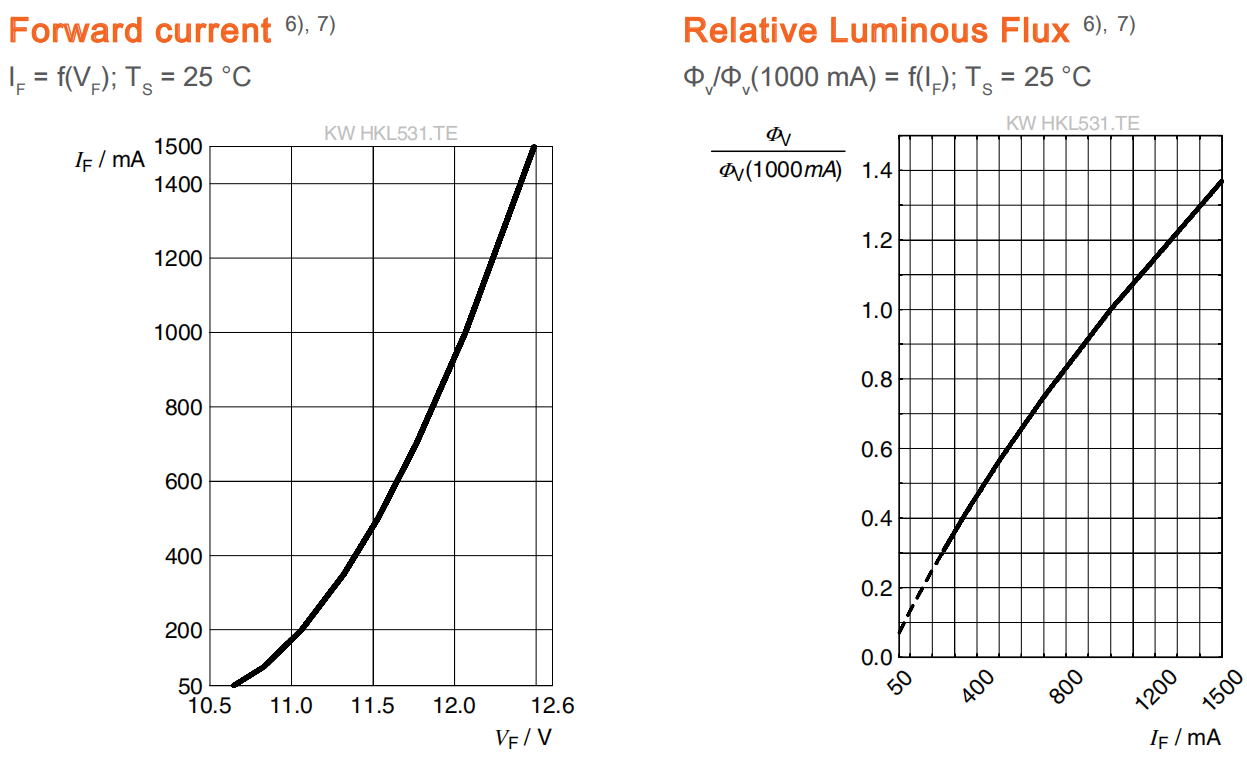

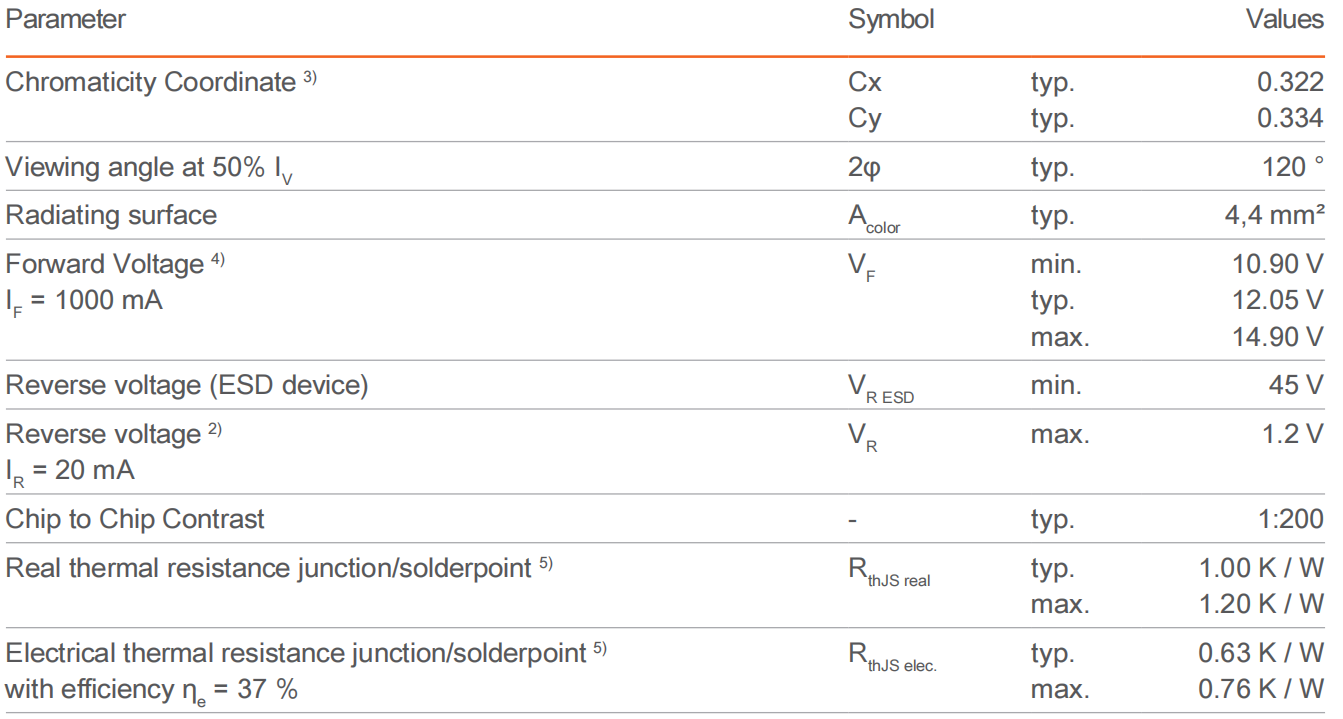

특성

I F = 1000 mA; TS = 25 °C

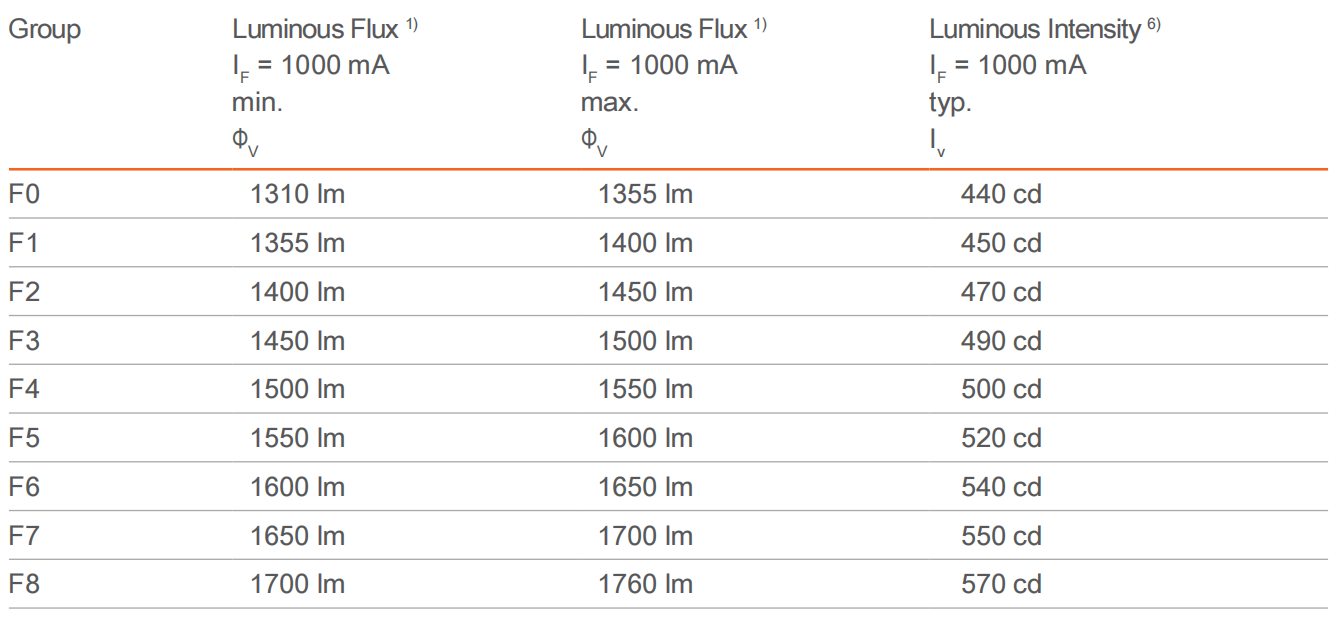

밝기 그룹

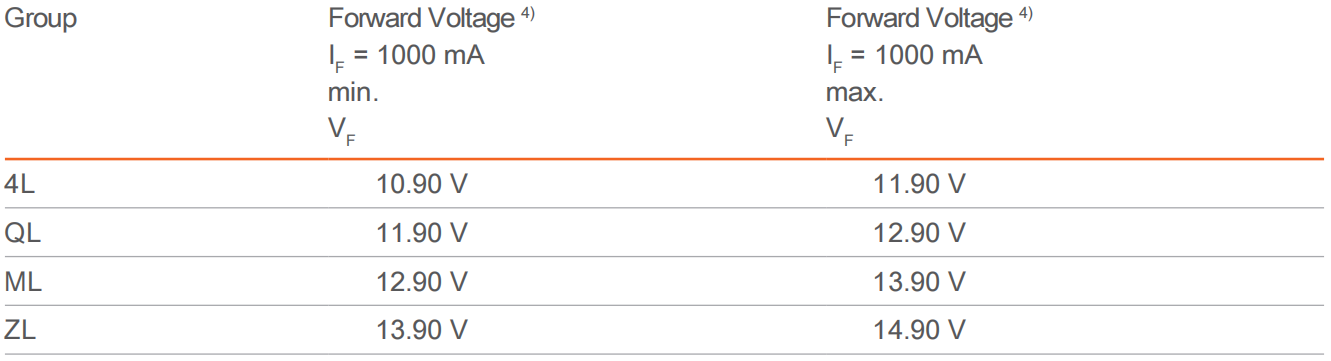

전류 전압 그룹

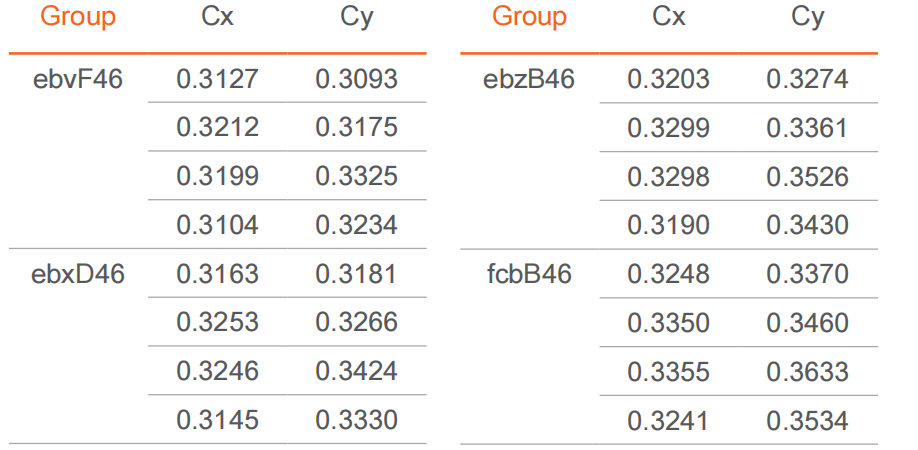

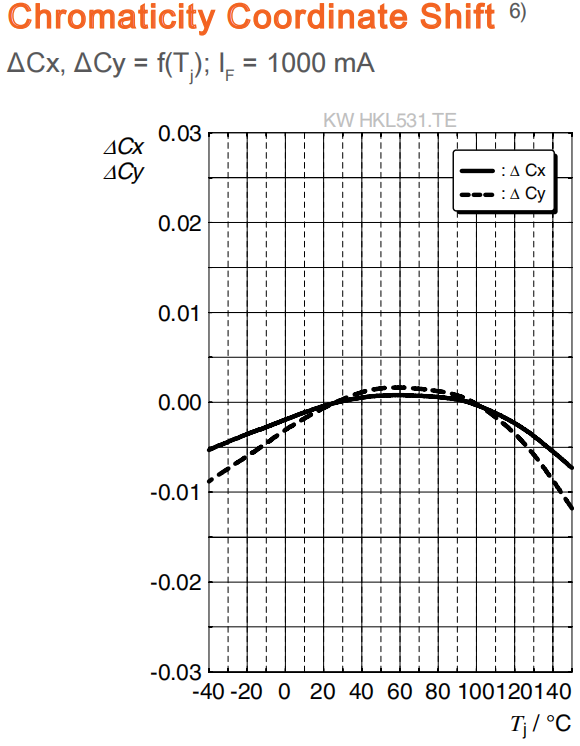

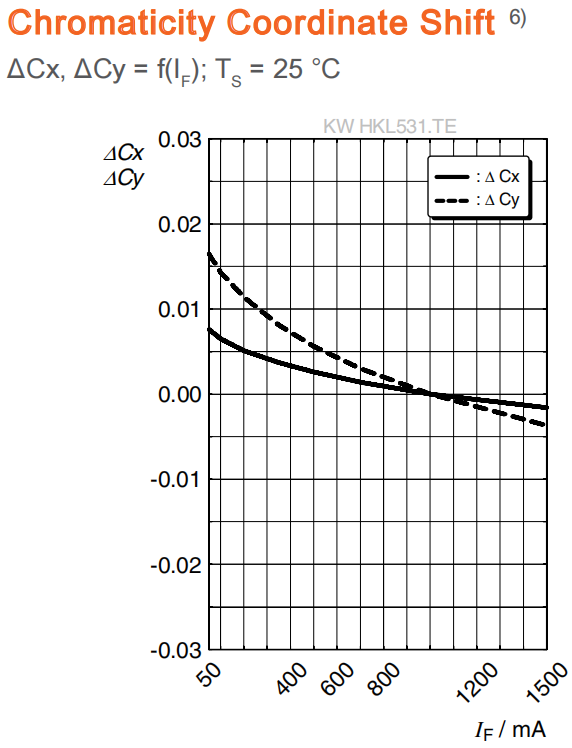

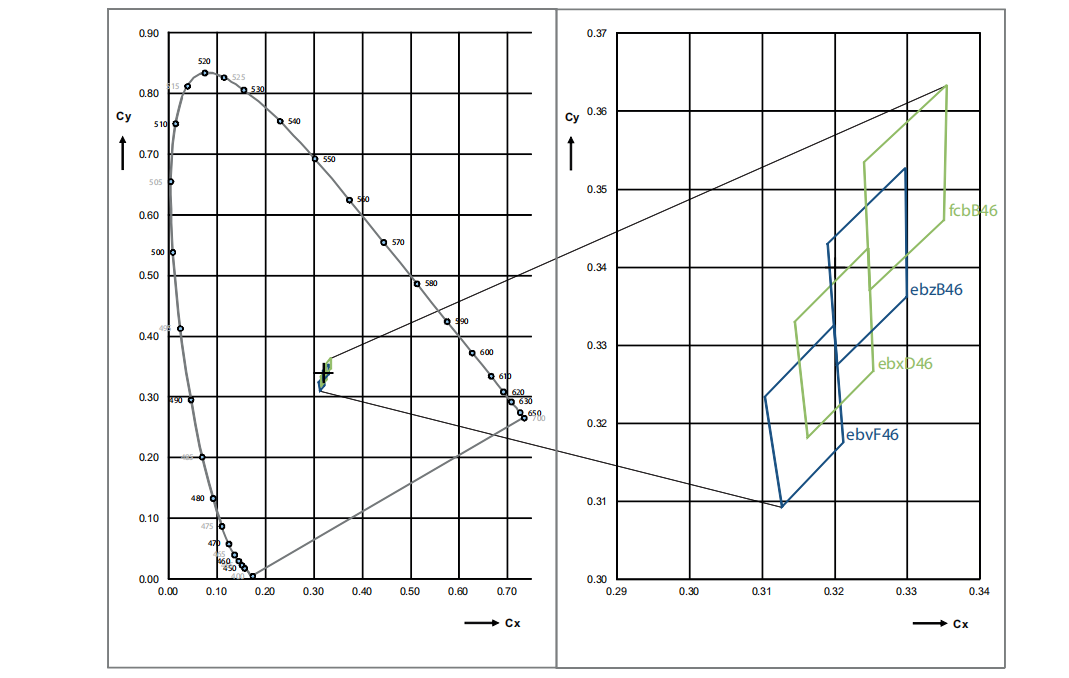

색 좌표 그룹들 3)

색 좌표 그룹들 3)

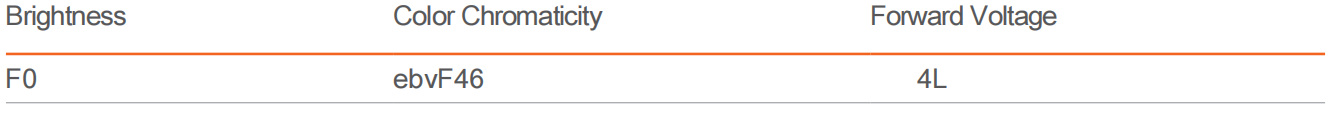

라벨에 표시된 그룹 이름

예시: F0-ebvF46-4L

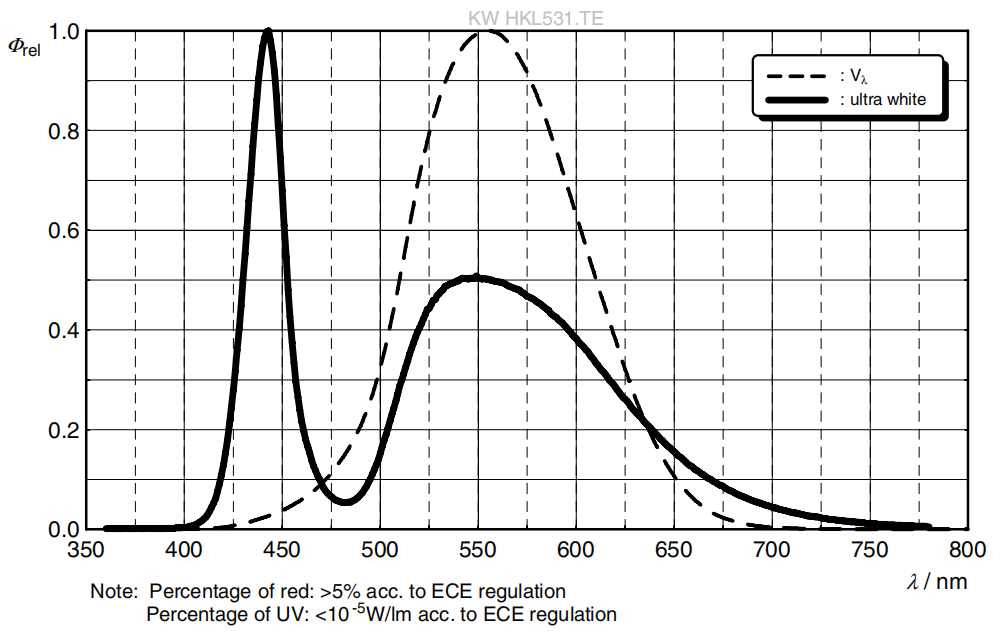

상대 스펙트럼 방출 6)

Φrel = f (λ); IF = 1000 mA; TS = 25 °C

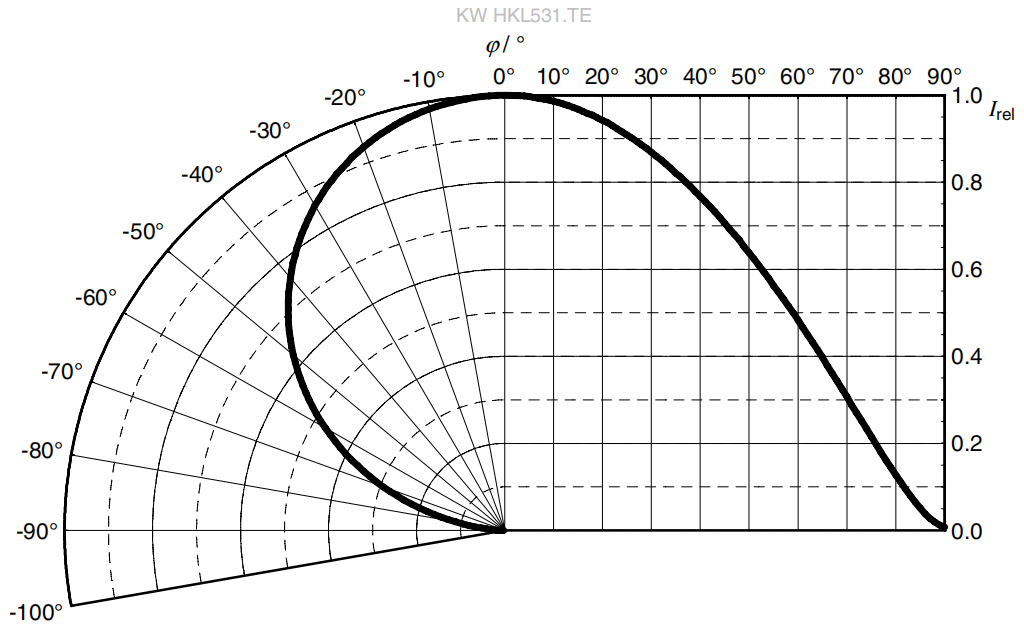

방사 특성 6)

I rel = f (ϕ); TS = 25 °C

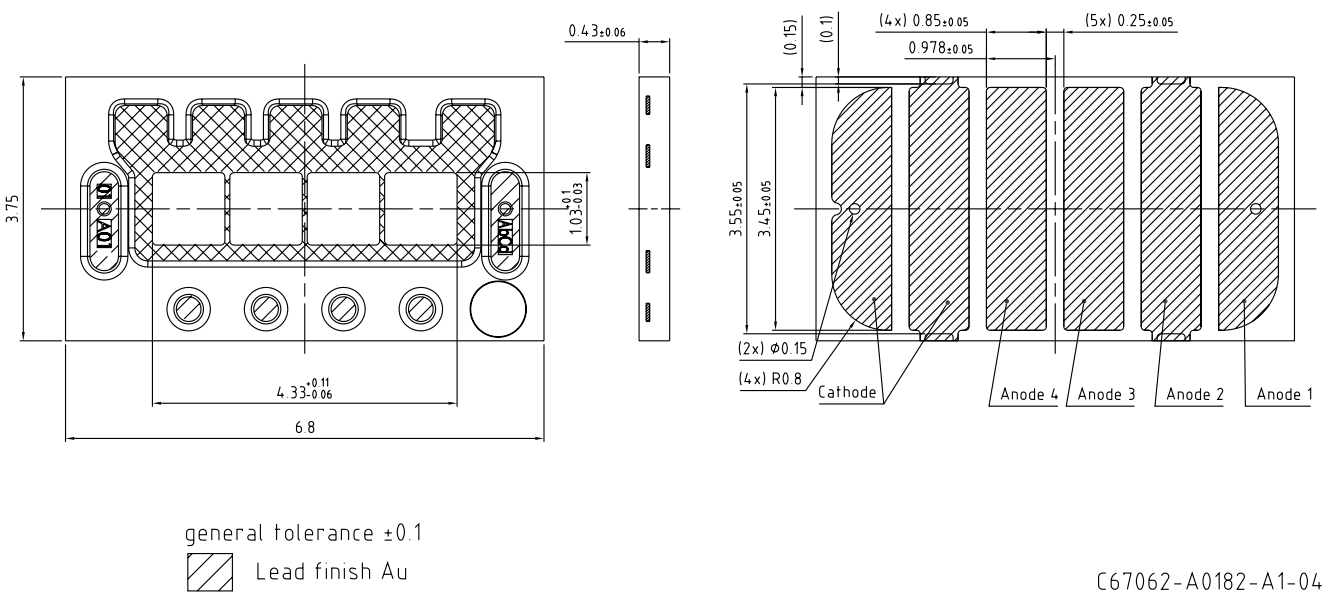

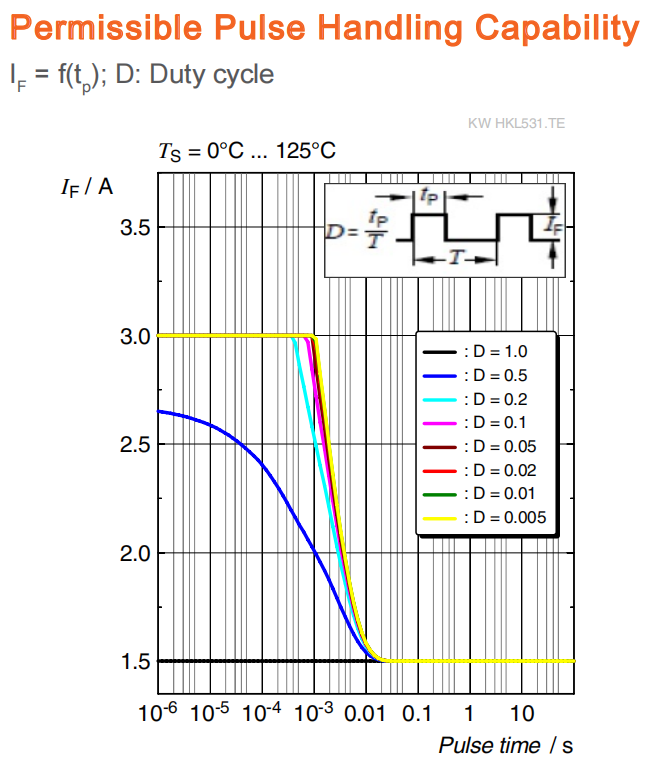

규격 도면 8)

추가 정보:

약간의 무게: 42.0 mg

부식 테스트: 등급: 3B

테스트 조건: 40°C / 90 % RH / 15 ppm H2S / 14일 (IEC60068-2-43보다 엄격함)

ESD 권장사항: 이 장치는 칩에 병렬로 연결된 ESD 보호 장치로 보호됩니다.

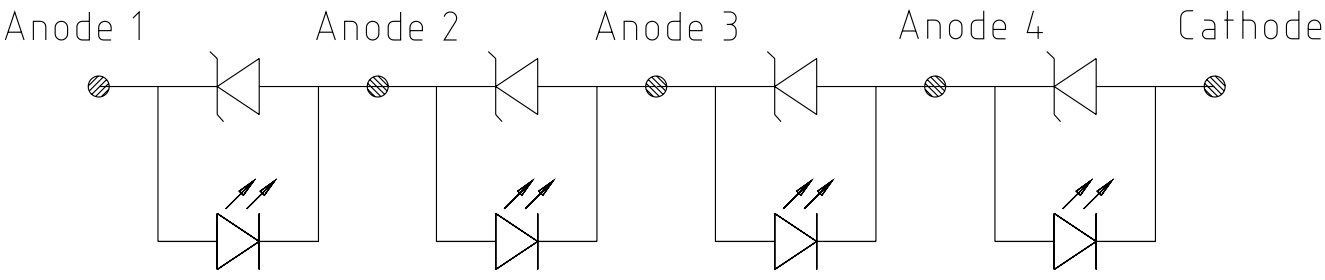

전기적 내부 회로

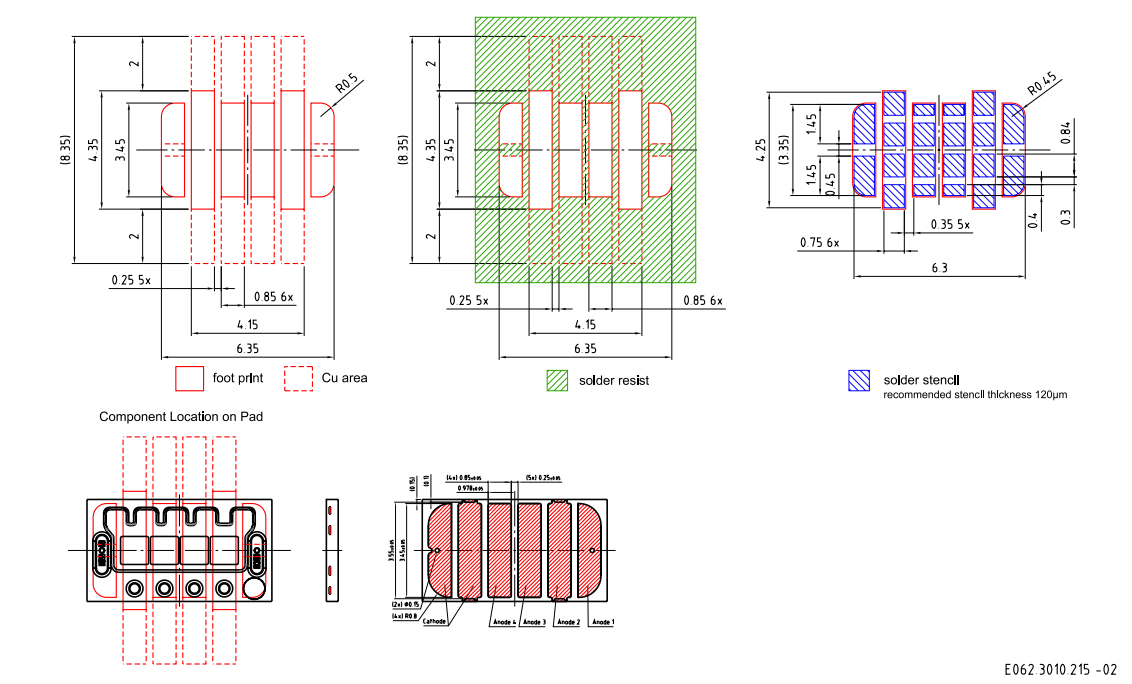

권장 솔더 패드 8)

우수한땜 연결 결과를 위해 우리는 표준 질소 환경에서 땜ding을 권장합니다. 패키지는 초음파 청소에 적합하지 않습니다. 높은 땜 연결 신뢰성을 보장하고 땜 연결 균열의 위험을 최소화하기 위해 고객은 자신의 응용 프로그램에 대해 PCB 보드와 땜 페이스트 재료의 조합을 평가해야 합니다.

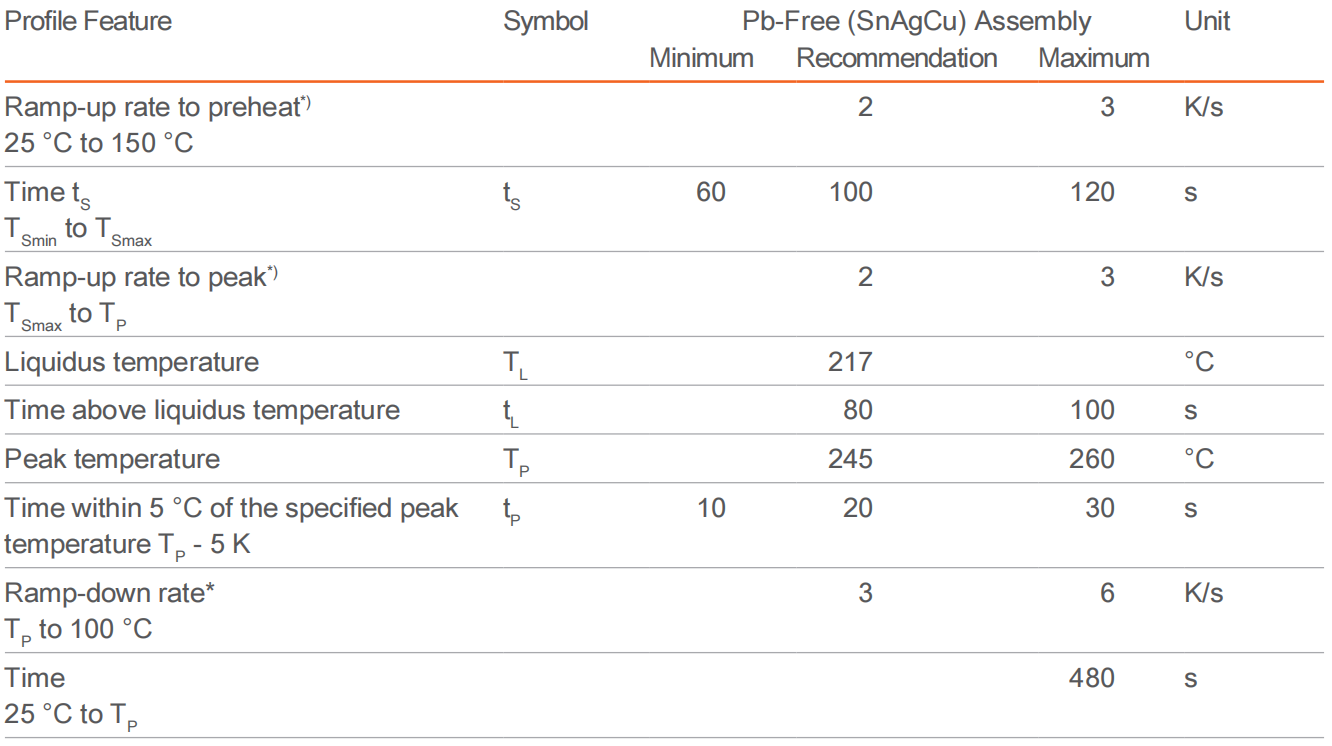

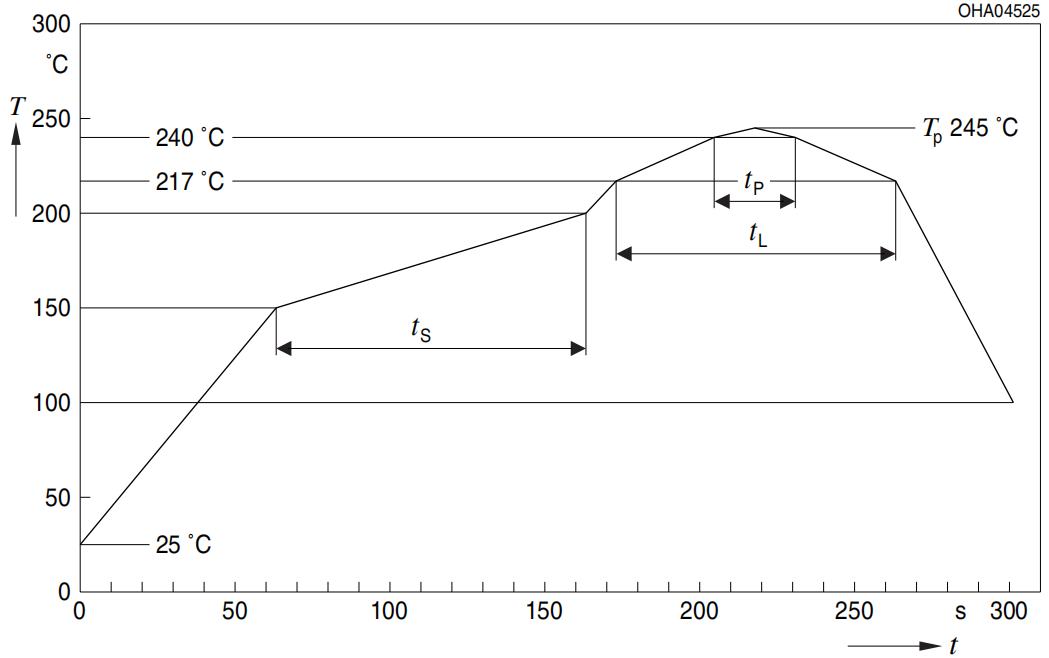

다시 융해 땜ding 프로필

제품은 JEDEC J-STD-020E에 따라 MSL 2 수준에 준수합니다

모든 온도는 구성 요소 상단에서 측정된 패키지 중심을 기준으로 합니다

* 경사 계산 DT/Dt: Dt 최대 5초; 전체 T-범위에 대한 이행

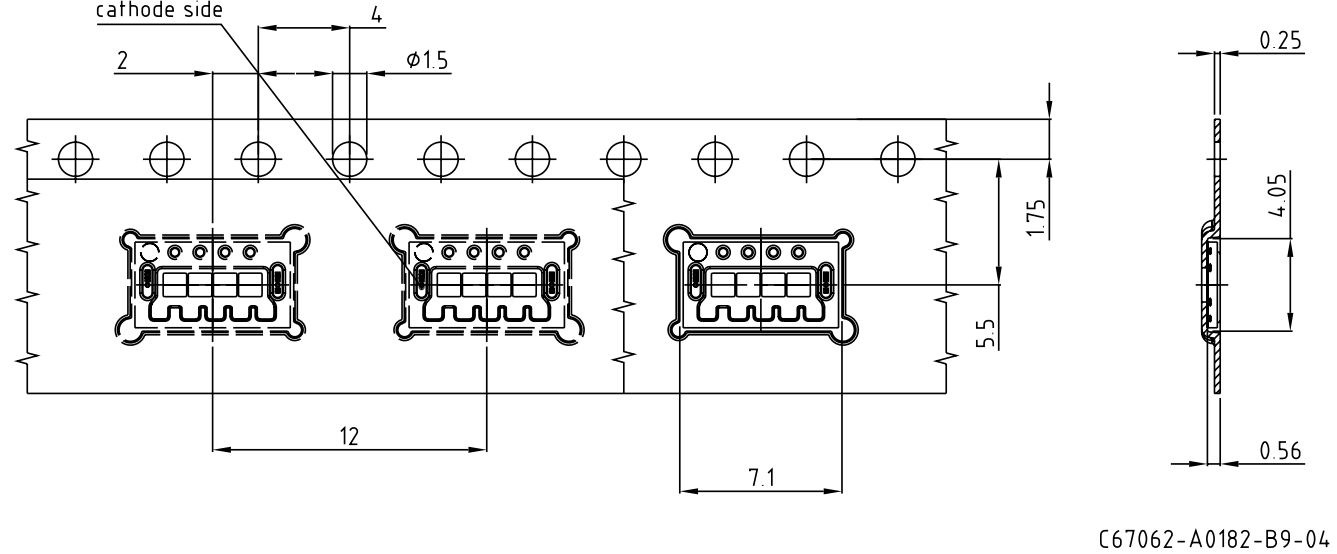

테이핑 8)

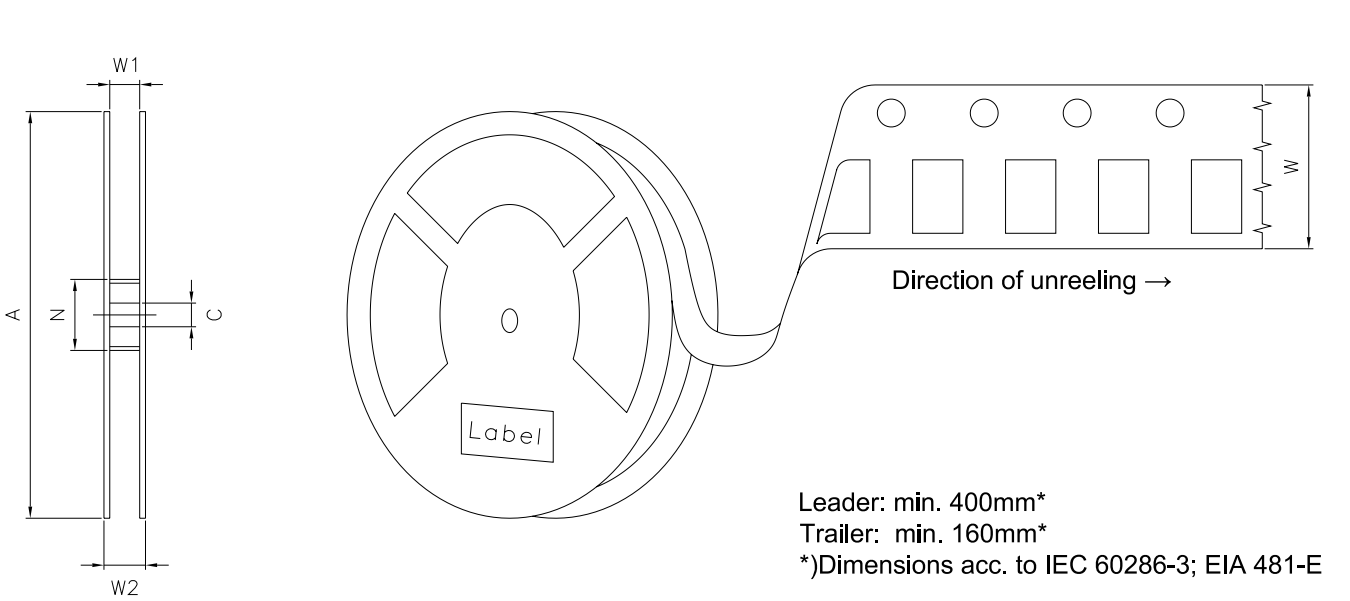

테이프 및 릴 9)

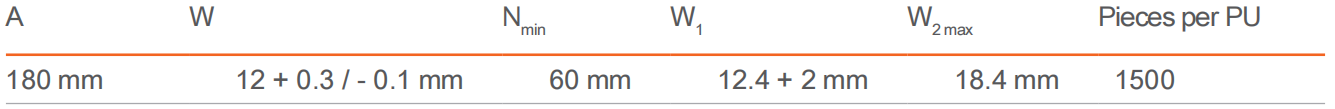

릴 치수

바코드-제품-라벨 (BPL)

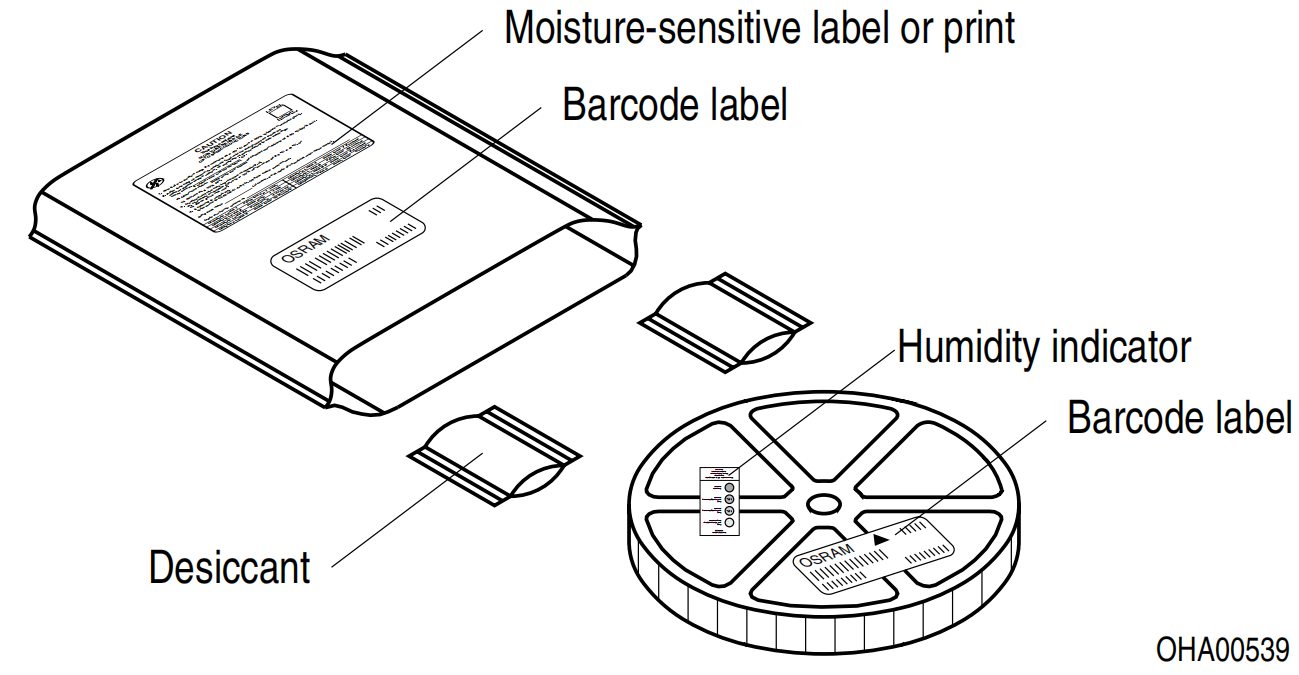

건조 포장 공정 및 자재 8)

습기 민감 제품은 JEDEC-STD-033에 따라 건조 백, 탈수제 및 습도 카드와 함께 포장됩니다.

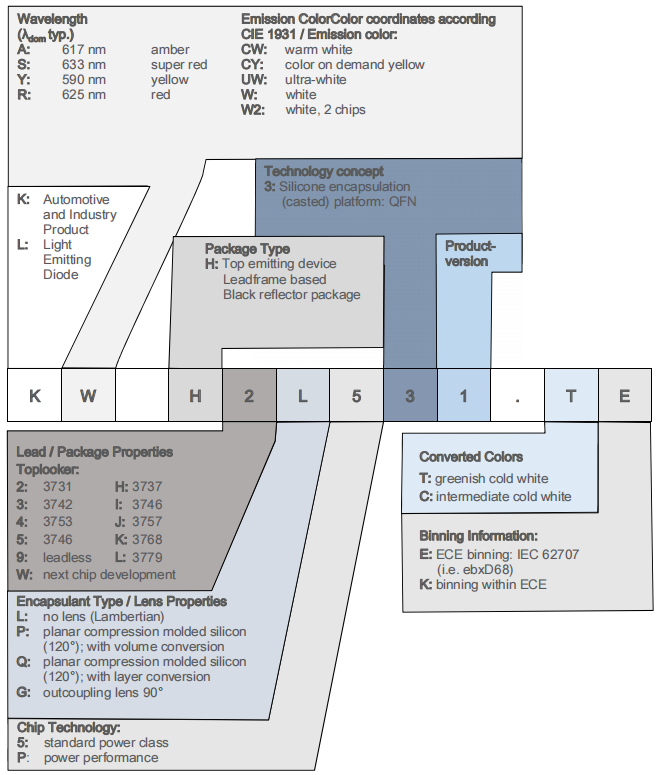

유형 지정 시스템

노트

눈 안전성 평가는 IEC 62471:2006 표준(램프 및 램프 시스템의 광생물학적 안전)에 따라 이루어집니다. 이 IEC 표준의 위험 그룹핑 시스템 내에서 본 데이터시트에 명시된 장치는 중등도 위험 클래스(노출 시간 0.25초)에 속합니다. 실제 상황에서는(노출 시간, 눈의 동공 조건, 관찰 거리 등) 이러한 장치로부터 눈이 위험에 처할 가능성은 없다고 가정됩니다. 그러나 원칙적으로 강한 빛원은 그들의 실명 효과로 인해 높은 2차 노출 가능성을 가지고 있다는 점을 언급해야 합니다. 밝은 빛원을 바라볼 때(예: 헤드라이트), 상황에 따라 시력 저하와 잔상이 일시적으로 발생하여 짜증, 불편감, 시각 장애, 심지어 사고로 이어질 수 있습니다.

이 장치의 하위 구성 요소에는 은을 포함한 금속 충전 재료뿐만 아니라 기타 물질이 포함되어 있습니다. 금속 충전 재료는 공격적인 물질의 흔적이 포함된 환경에 의해 영향을 받을 수 있습니다. 따라서, 우리는 고객들이 저장, 생산 및 사용 중 공격적인 물질에 대한 장치의 노출을 최소화하는 것을 권장드립니다. 위의 설명된 테스트에서 가시적인 변색이 관찰된 장치들은 지정된 테스트 기간 동안 실패 한계 내에서 성능 편차가 없었습니다. 해당 실패 한계는 IEC60810에 설명되어 있습니다.

추가적인 응용 관련 정보를 보려면 www.osram-os.com/appnotes

면책

주의하세요!

이 정보는 구성 요소의 유형을 설명하며, 보장된 특성으로 간주되어서는 안 됩니다.

납품 조건 및 설계 변경 권리 예약. 기술 요구 사항 때문에 구성 요소에는 위험한 물질이 포함될 수 있습니다.

관련 유형에 대한 정보는 우리 판매 조직에 문의하십시오.

인쇄되거나 다운로드된 경우 OSRAM OS 웹사이트에서 최신 버전을 찾아보십시오.

포장

당신이 아는 재활용 업체를 사용하시기 바랍니다. 또한 저희도 도와드릴 수 있습니다 – 가장 가까운

영업 사무소에 연락하시기 바랍니다. 정리된 포장재료의 경우 협의하에 이를 되돌려 받을 수 있습니다. 운송 비용은 고객이 부담하셔야 합니다.

정리되지 않거나, 우리가 수락할 의무가 없는 포장 자재가 반환될 경우 발생하는 모든 비용에 대해 청구서를 발행할 것입니다.

제품 및 기능적 안전 장치/응용 프로그램 또는 의료 기기/응용 프로그램

OSRAM OS 구성 요소는 안전과 관련된 응용 프로그램으로 개발, 설계 또는 테스트되지 않았습니다.

OSRAM OS 제품은 이러한 용도를 위해 모듈 및 시스템 수준에서 합격하지 않았습니다.

구매자가 또는 구매자에 의해 공급받는 고객이 OSRAM OS 구성 요소를 제품 안전 장치/응용 프로그램 또는 의료 기기/응용 프로그램에서 사용할 계획이라면, 구매자 및/또는 고객은 즉시 OSRAM OS의 지역 세일즈 파트너에게 이를 통보해야 하며, OSRAM OS와 구매자 및/또는 고객은 고객 특별 요청을 분석하고 조율합니다.

용어집

1) 밝기: 밝기 값은 일반적으로 25ms의 전류 펄스 동안 측정되며, 내부 재현성은 ±8%, 확장 불확도는 ±11%입니다 (GUM에 따라 커버리지 팩터 적용).

k = 3).

2) 역방향 작동: 이 제품은 순방향 전류를 적용하여 작동하도록 설계되었습니다.

명시된 범위 내에서 어떠한 연속적인 역방향 바이어스나 발광 전압 범위 이하의 순방향 바이어스도 적용해서는 안 됩니다.

전기-광학적 특성이 변화하거나 LED가 손상될 수 있는 이동이 발생할 수 있습니다.

3) 색 좌표 그룹들 : 염색성 좌표는 전류 펄스 동안 측정됩니다.

일반적으로 25ms로, 내부 재현성은 ±0.005이고 확장된 불확도는 ±0.01입니다 (GUM에 따라 커버리지 팩터 k = 3 적용).

4) 전압 : 순방향 전압은 일반적으로 8 ms인 전류 펄스 동안 측정되며,

내부 재현성은 ±0.05 V이고 확장 불확실성은 ±0.1 V (GUM에 따라 커버리지

팩터 k = 3).

5) 열 저항: Rth max는 통계적 값(6σ)을 기반으로 합니다.

6) 형식적인 값들: 반도체 장치의 제조 공정 특성상 기술적 매개변수의 전형적인 데이터나 계산된 상관관계는 통계적 수치만을 반영할 수 있습니다.

이러한 수치들은 반드시 각각의 개별 제품의 실제 매개변수와 일치하지 않을 수 있으며, 전형적인 데이터와 계산된 상관관계 또는 전형적인 특성 곡선과 다를 수도 있습니다. 예를 들어 요청이 있을 경우;

기술적 개선 때문에 이러한 전형적인 데이터는 별도의 사전 통보 없이 변경될 수 있습니다.

7) 특성 곡선 : 그래프의 선이 중단되는 범위에서는 하나의 포장 단위 내에서 장치별로 더 큰 차이가 발생할 수 있습니다.

8) 측정 허용오차 : 도면에 다른 내용이 명시되어 있지 않는 한, 허용오차는 ±0.1로 지정됩니다 그리고

크기는 mm로 지정됩니다.

9) 테이프 및릴: 모든 크기와 허용오차는 IEC 60286-3에 따라 지정되며, mm 단위로 표시됩니다.

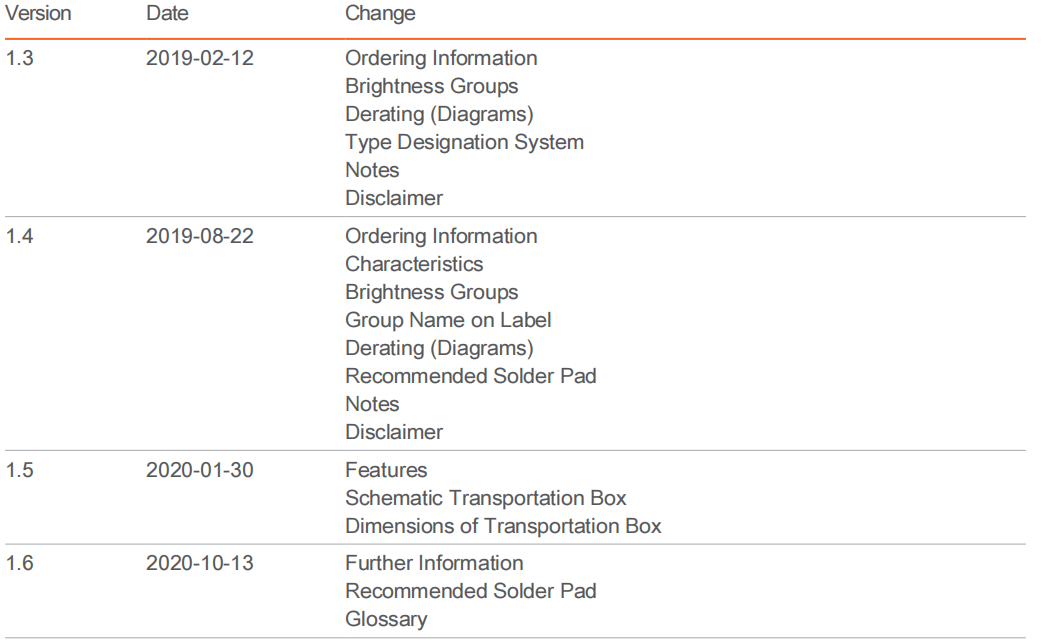

개정 이력
