OSRAM αυτοκινητιστικό LED KW H3L531.TE 9w λευκό SMD

KW H3L531.TE

OSLON® Black Flat

Oslon Black Flat μπορεί να καλύψει ευρύ φάσμα απαιτήσεων όσον αφορά την έξοδο και την προσαρμογή σε

περιβαλλοντικές συνθήκες. Προσφέρει ομοιόμορφο μοτίβο φωτισμού, θερμική σταθερότητα και μεγάλη λαμπρότητα.

Εφαρμογές

— Προσαρμοσμένη Ρύθμιση — Φαράδες, LED & Laser & Νυχτερινή Οραση

Χαρακτηριστικά:

— Package: SMD εποξυ συσκευασία

— Τεχνολογία χιπ: UX:3

— Τυπική Ακτινοβολία: 120° (εκδότης Lambertian)

— Χρώμα: Cx = 0.322, Cy = 0.334 σύμφωνα με το CIE 1931 (● ultra λευκό)

— Κλάση αντοχής στην διάβρωση: 3B

— Προσόντα: AEC-Q102 Εξομολογημένο

— ESD: 8 kV σύμφωνα με το ANSI/ESDA/JEDEC JS-001 (HBM, Κλάση 3B)

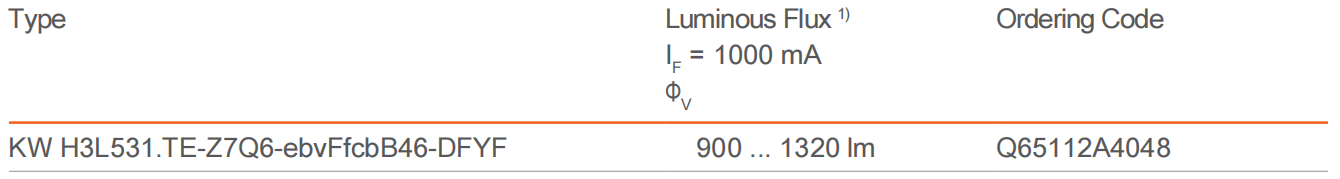

Πληροφορίες παραγγελίας

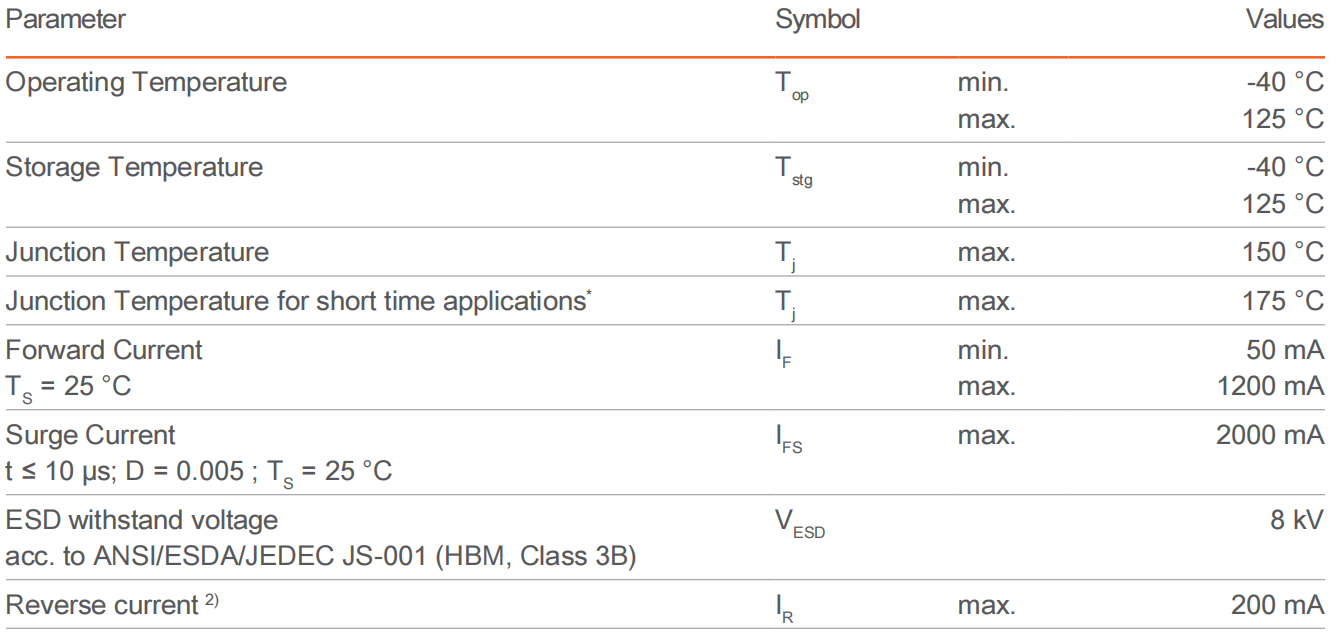

Μέγιστες Αξιολογήσεις

* Η μεσιαία διάρκεια ζωής (L70/B50) για Tj = 175°C είναι 100h.

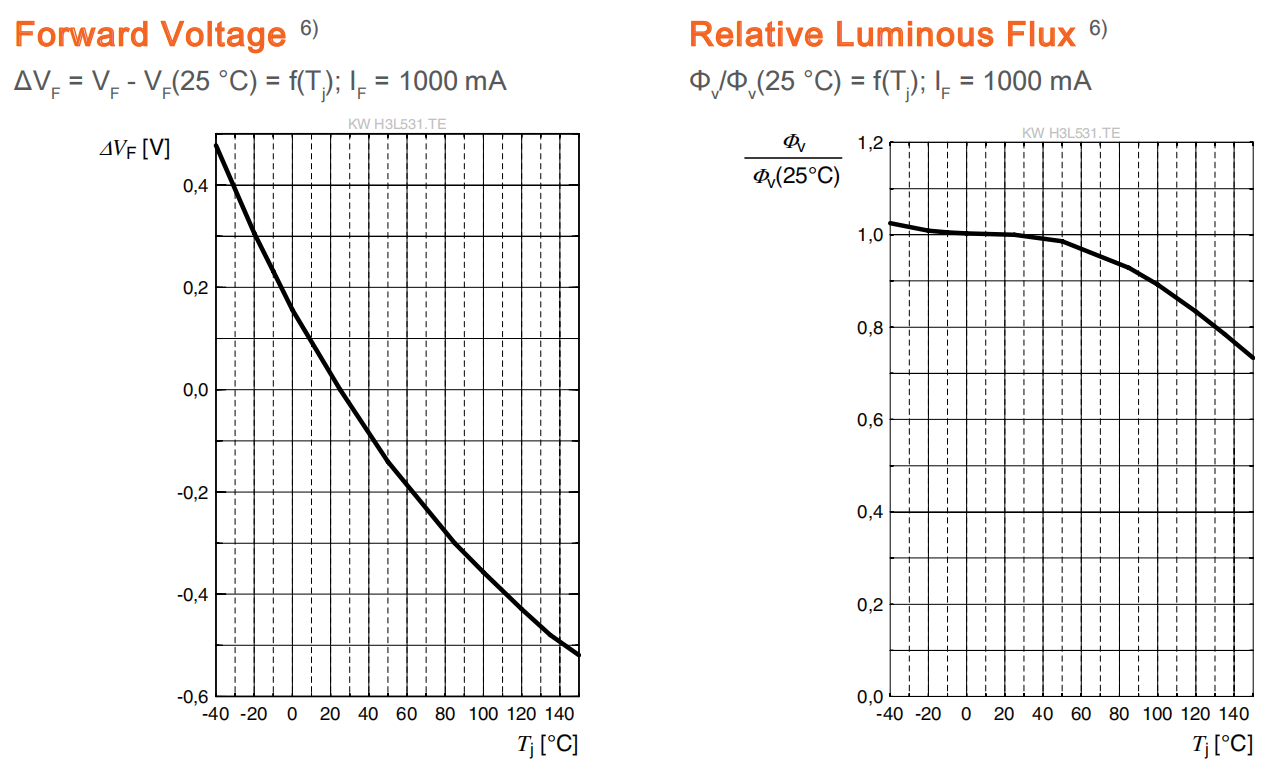

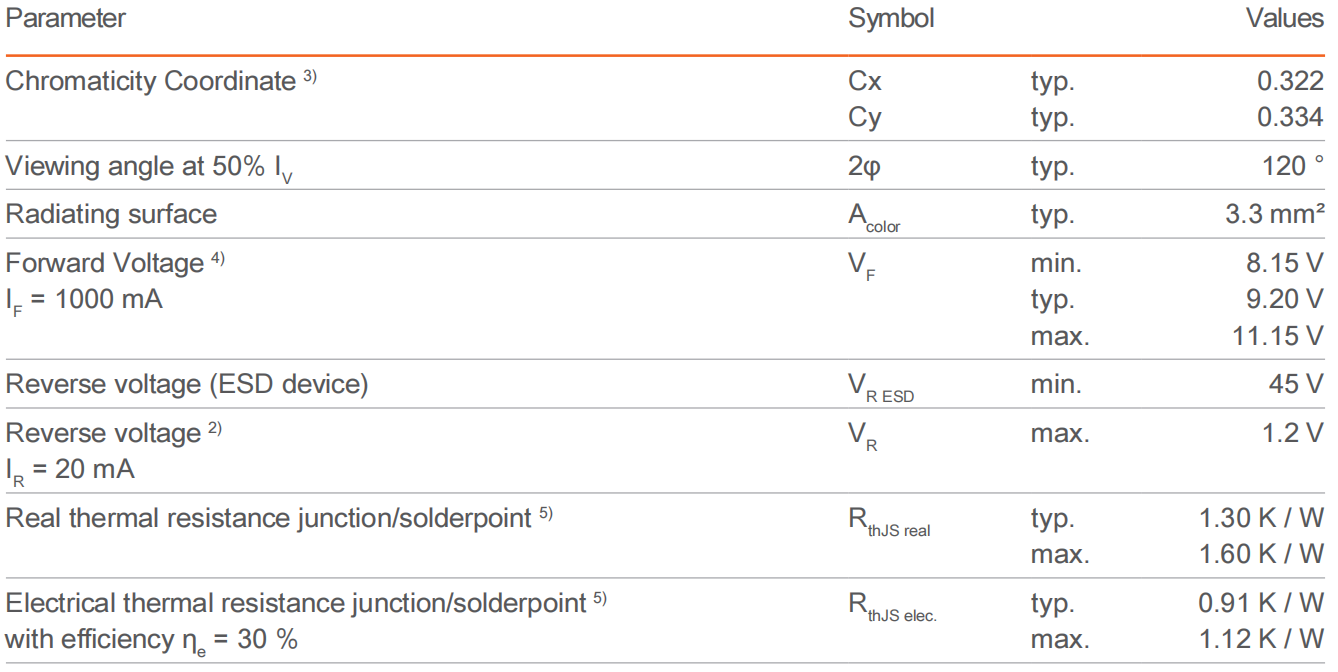

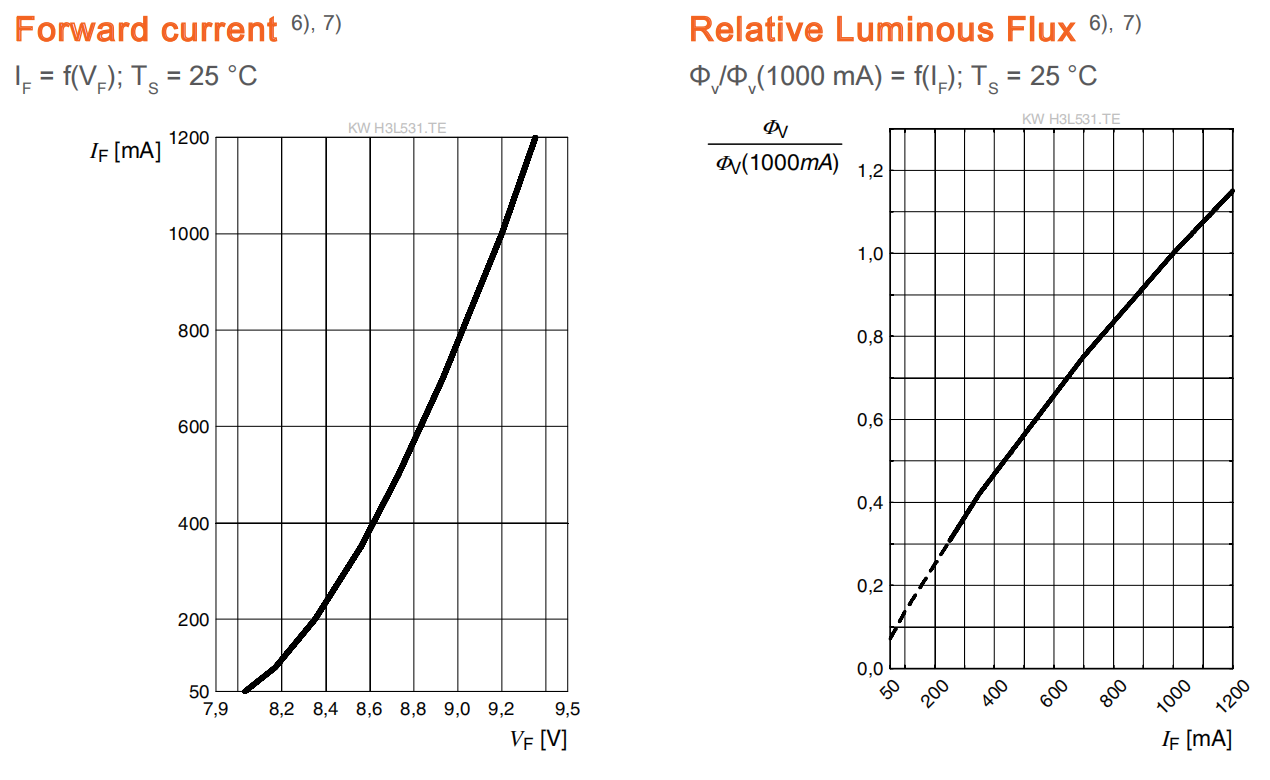

Χαρακτηριστικά

I F = 1000 mA; TS = 25 °C

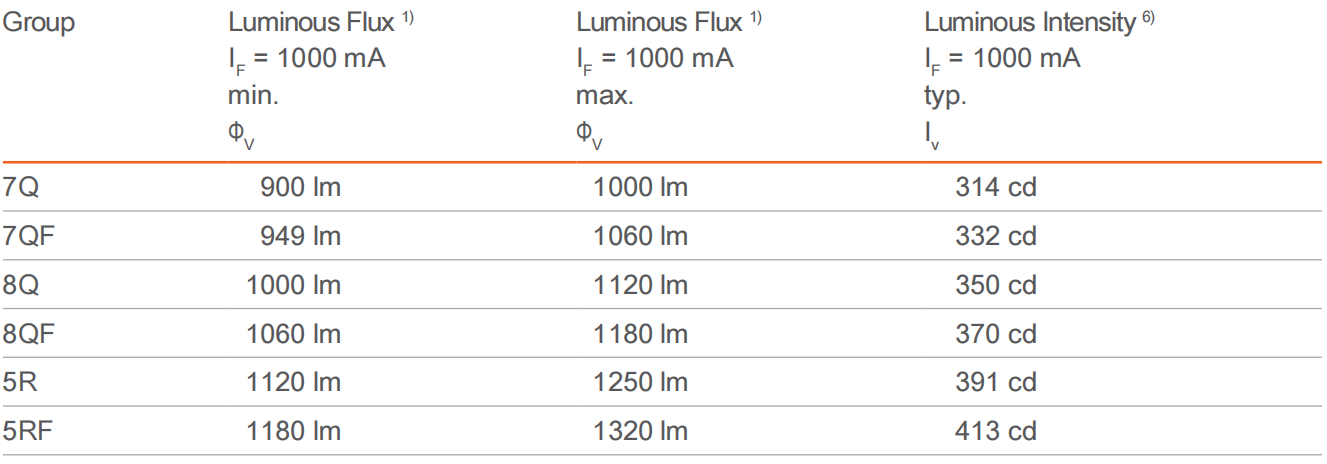

Ομάδες Λαμπρότητας

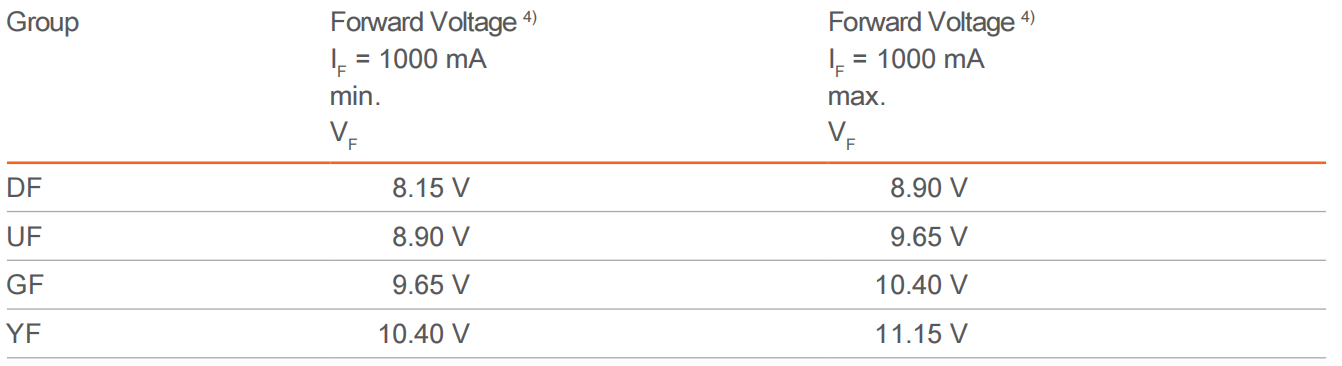

Ομάδες Εμπρόσθιας Τάσης

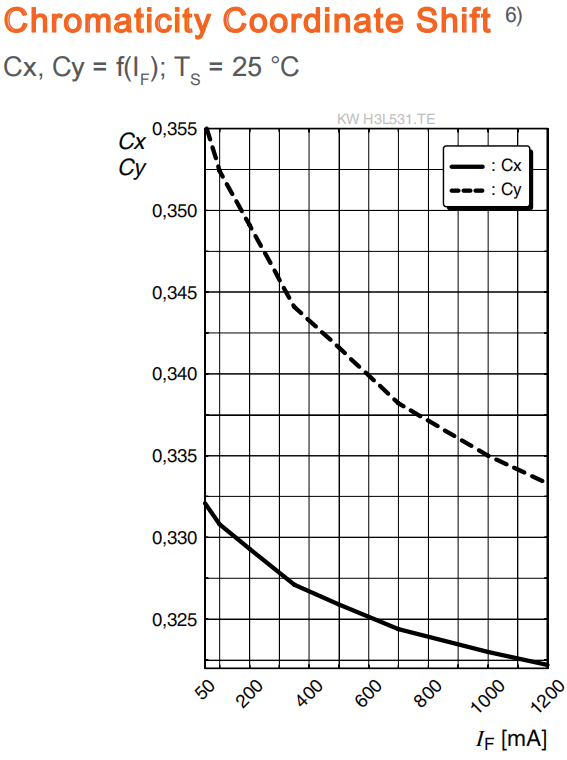

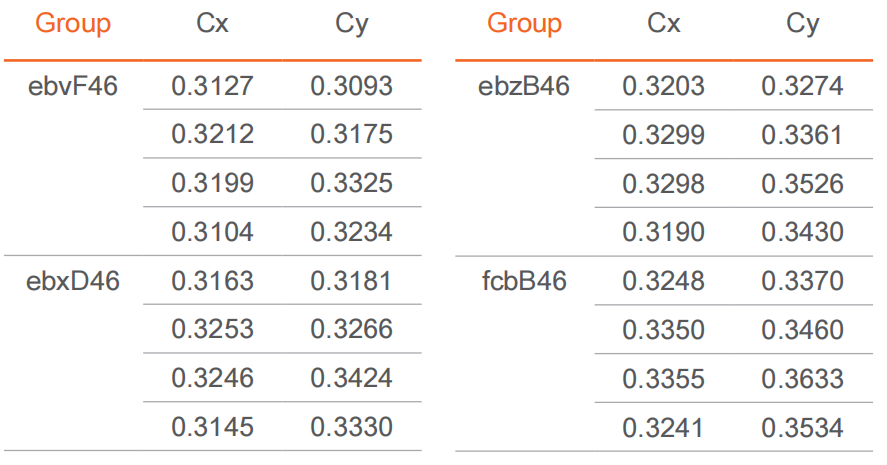

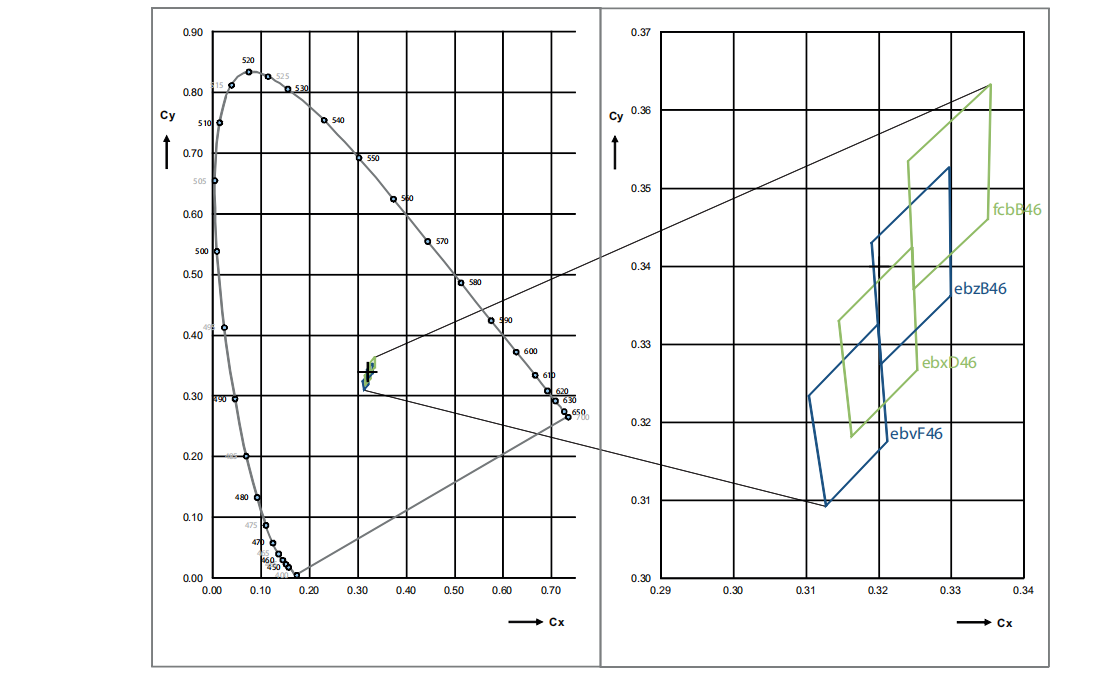

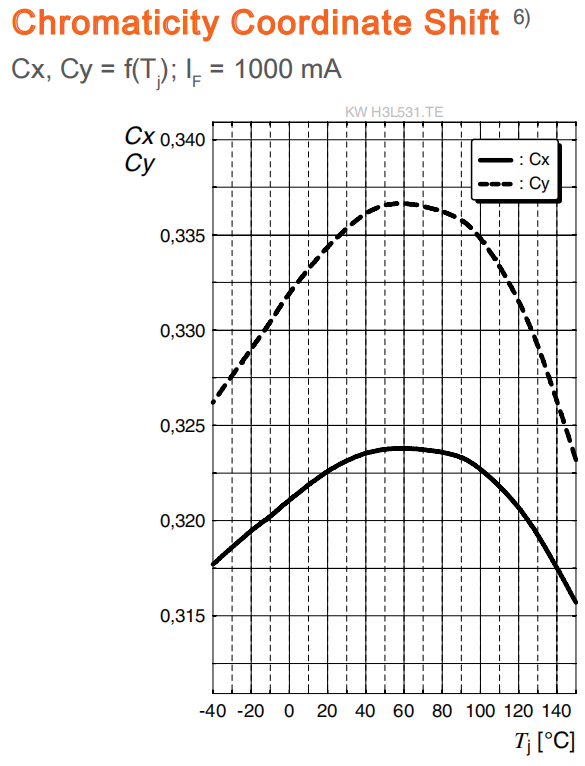

Ομάδες Συντεταγμένων Χρωματικότητας 3)

Ομάδες Συντεταγμένων Χρωματικότητας 3)

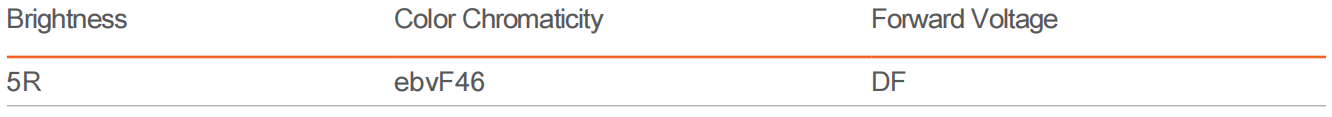

Όνομα Ομάδας στο Ετικέτα

Παράδειγμα: 5R-ebvF46-DF

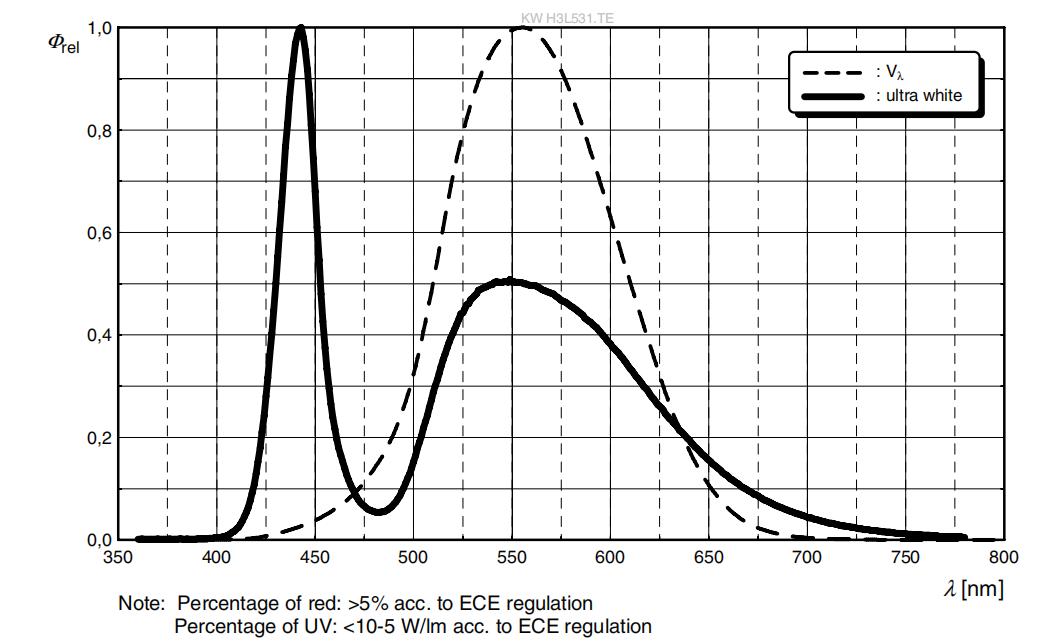

Σχετική Φασματική Εκπομπή 6)

Φrel = f (λ); IF = 1000 mA; TS = 25 °C

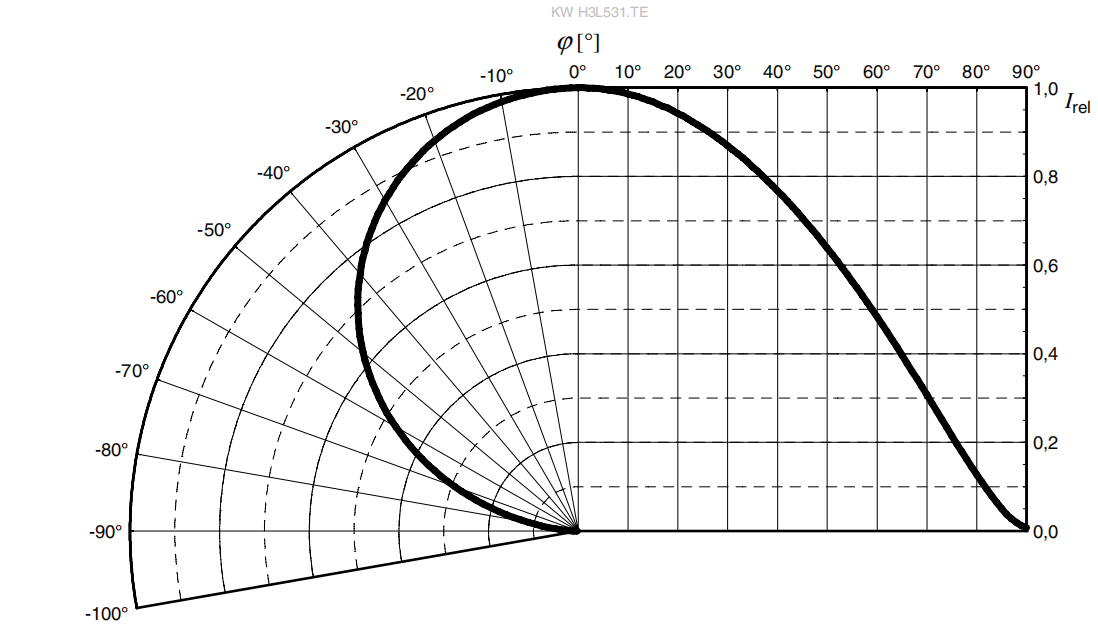

Χαρακτηριστικά Εκπομπής 6)

I rel = f (ϕ); TS = 25 °C

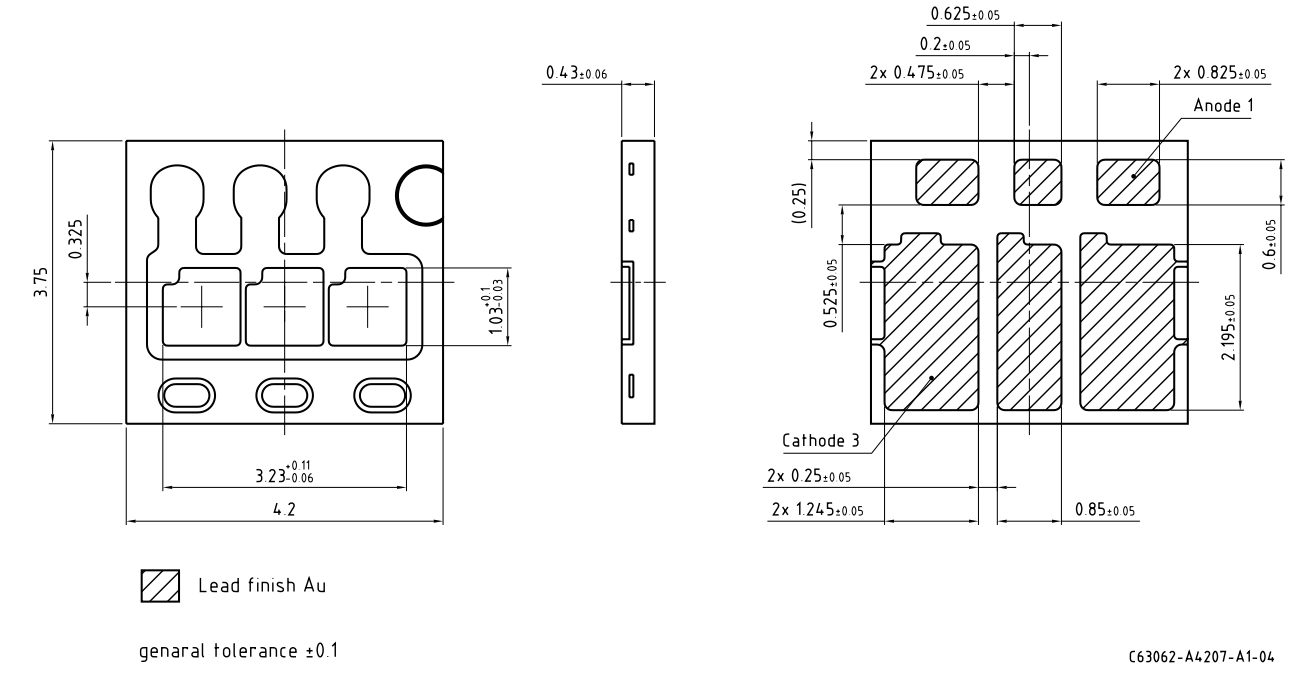

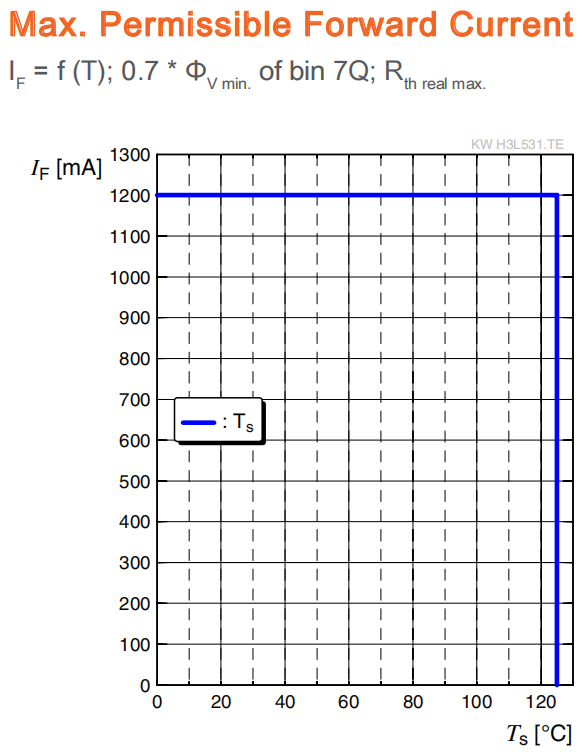

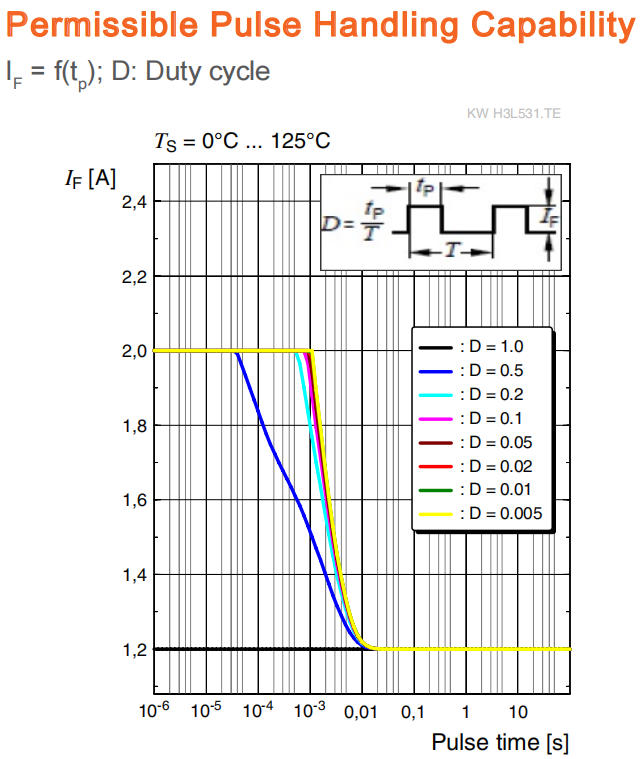

Ζωγραφικό Σχέδιο 8)

Επιπλέον Πληροφορίες:

Προσδιορισμένο Βάρος: 22.0 mg

Δοκιμή διάβρωσης: Κλάση: 3Β

Όροι δοκιμής: 40°C / 90 % RH / 15 ppm H2S / 14 ημέρες (αυστηρότερο από το IEC 60068-2-43)

Συμβουλές για ESD: Το συσκευάσμα προστατεύεται από συσκευασία ESD που είναι συνδεδεμένη παράλληλα με τον Χιπ.

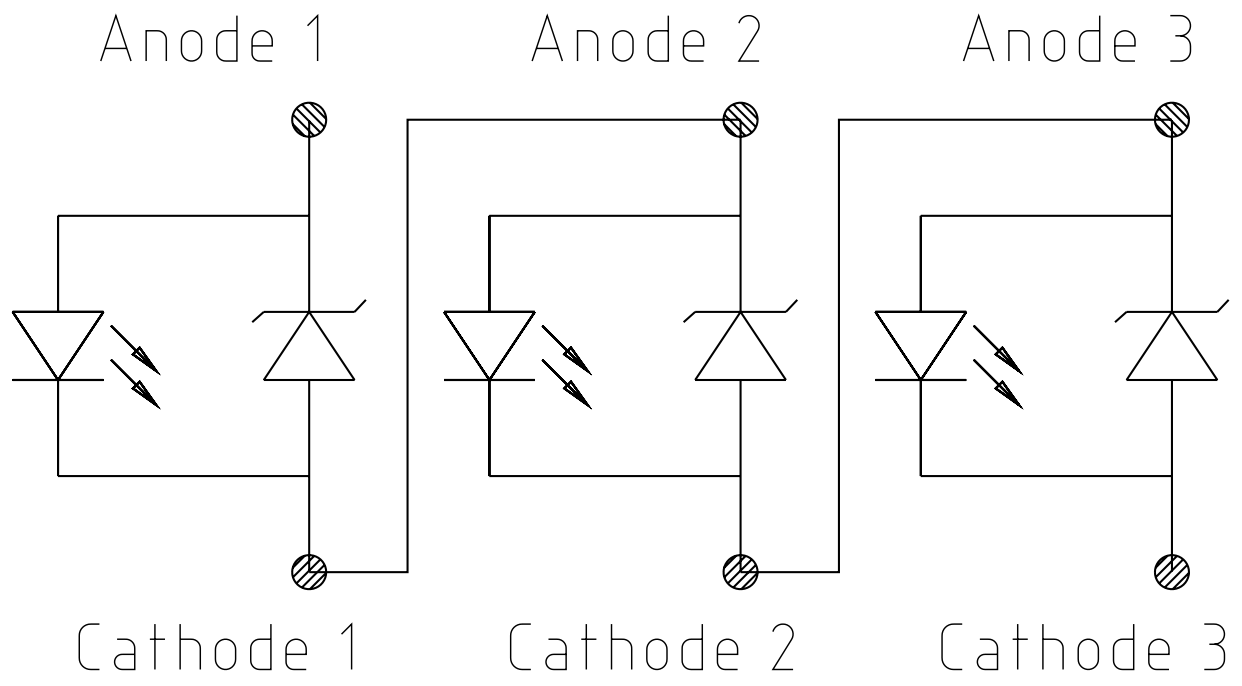

Ηλεκτρικό Εσωτερικό Κύκλωμα

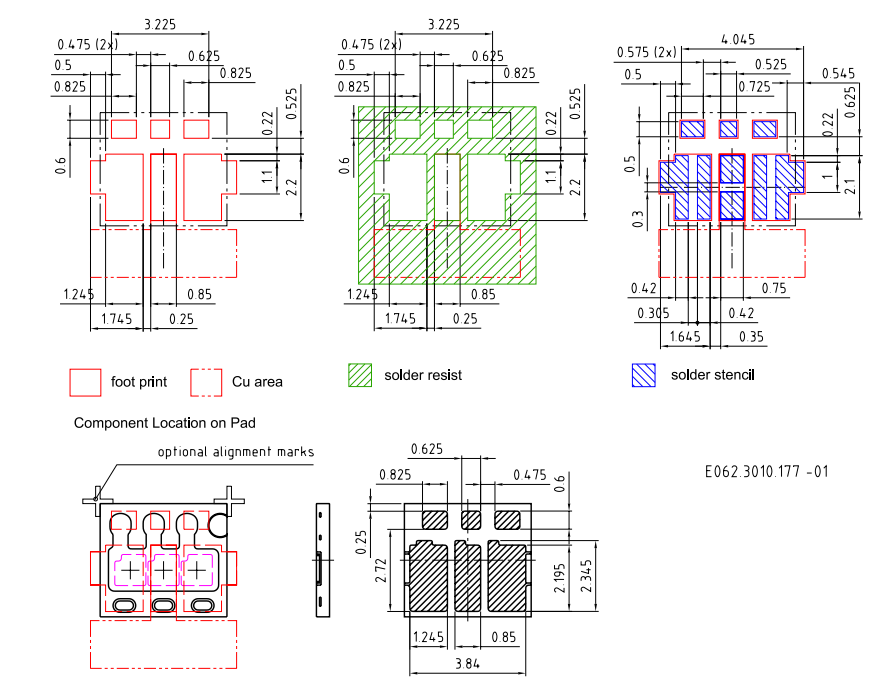

Προτεινόμενη Πλάκα Συγκόλλησης 8)

Για καλύτερα αποτελέσματα σύνδεσης συγκόλλησης προτείνουμε να γίνει η σύγκολληση υπό τυπική ατμόσφαιρα νιτρογόνου. Το πακέτο δεν είναι προσαρμοσμένο για υπερηχογραφική καθαρισμού. Για να εξασφαλιστεί υψηλή αξιοπιστία σύνδεσης και για να ελαχιστοποιηθεί το κίνδυνο σχισμών στις συνδέσεις συγκόλλησης, ο πελάτης είναι υπεύθυνος να αξιολογήσει τη συνδυασμένη χρήση της πλάκας PCB και του υλικού συγκόλλησης για την εφαρμογή του.

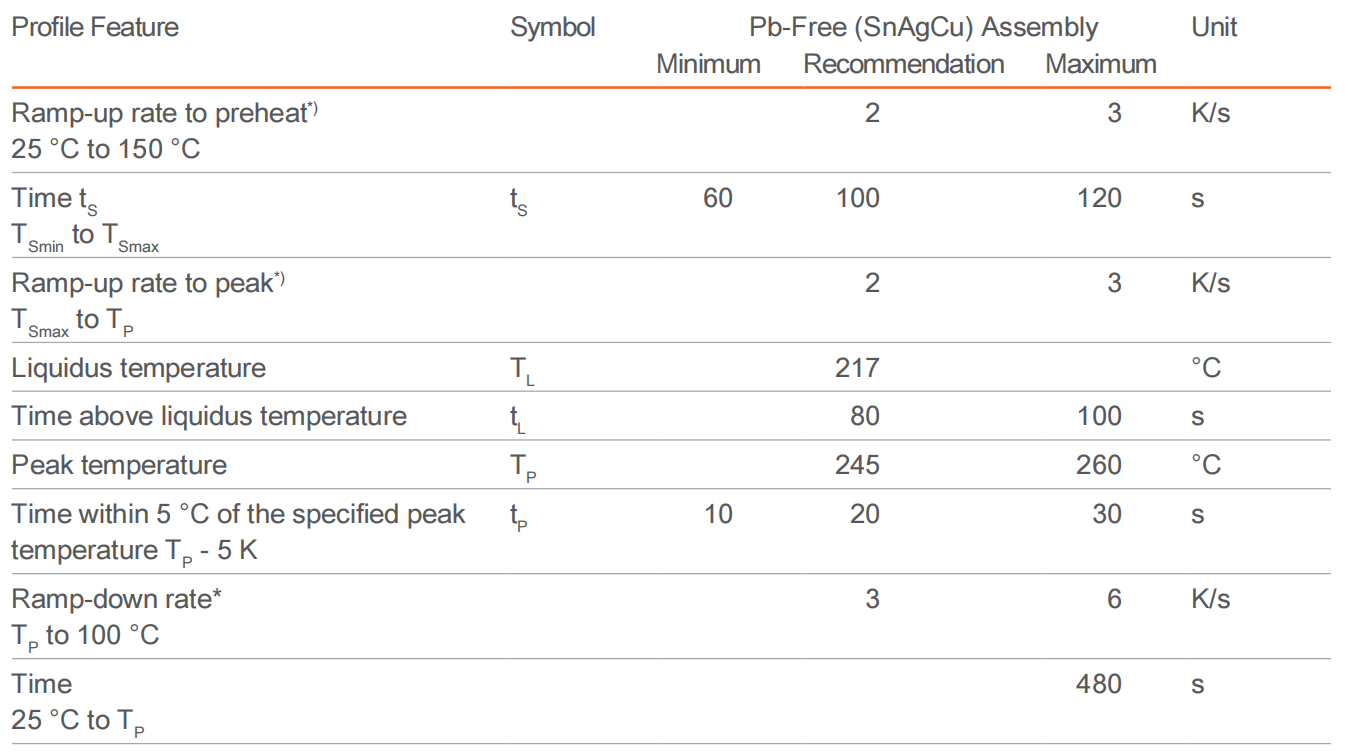

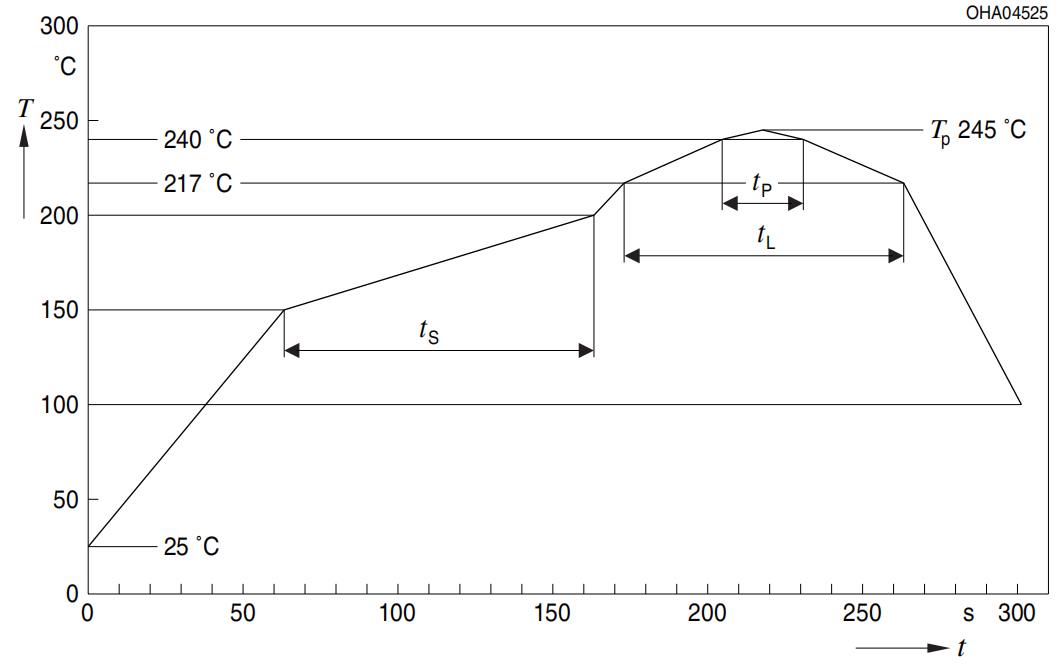

Προφίλ Αναμόρφωσης Συγκόλλησης

Το προϊόν συμμορφώνεται με το επίπεδο MSL 2 σύμφωνα με JEDEC J-STD-020E

Όλες οι θερμοκρασίες αναφέρονται στο κέντρο του πακέτου, μετρημένες στην κορυφή του συστατικού

* υπολογισμός κλίσης DT/Dt: Dt μέγιστο 5 s; ικανοποίηση για όλη την τεμπερατορική έκταση

Κολλώματα 8)

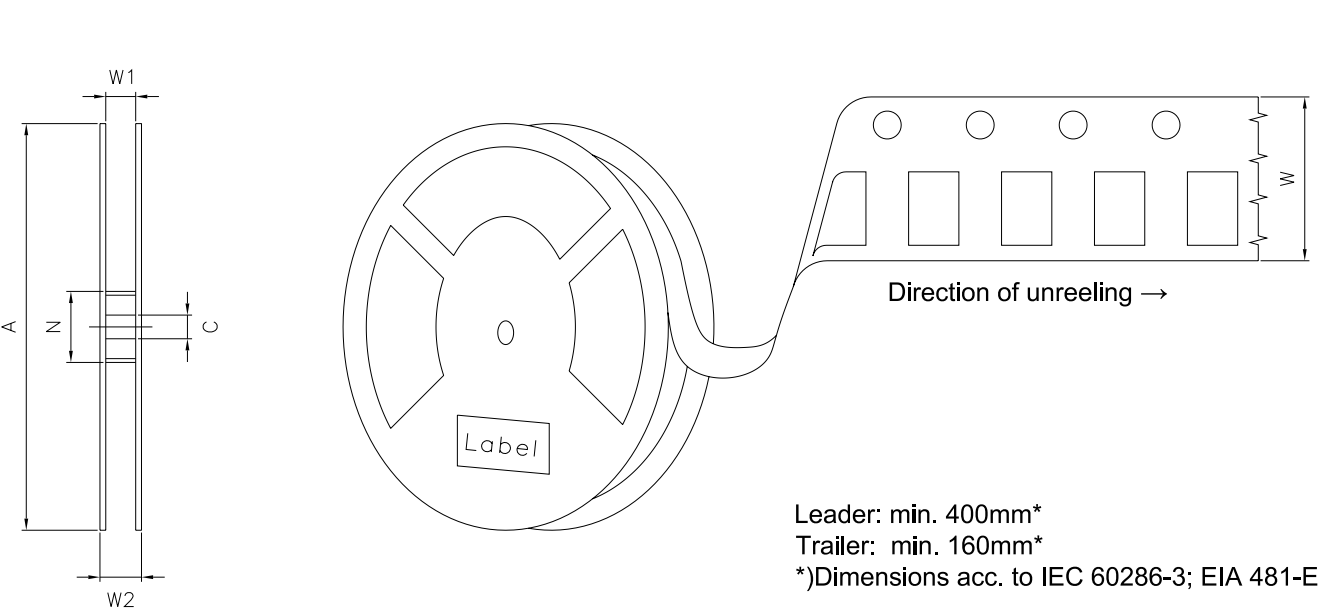

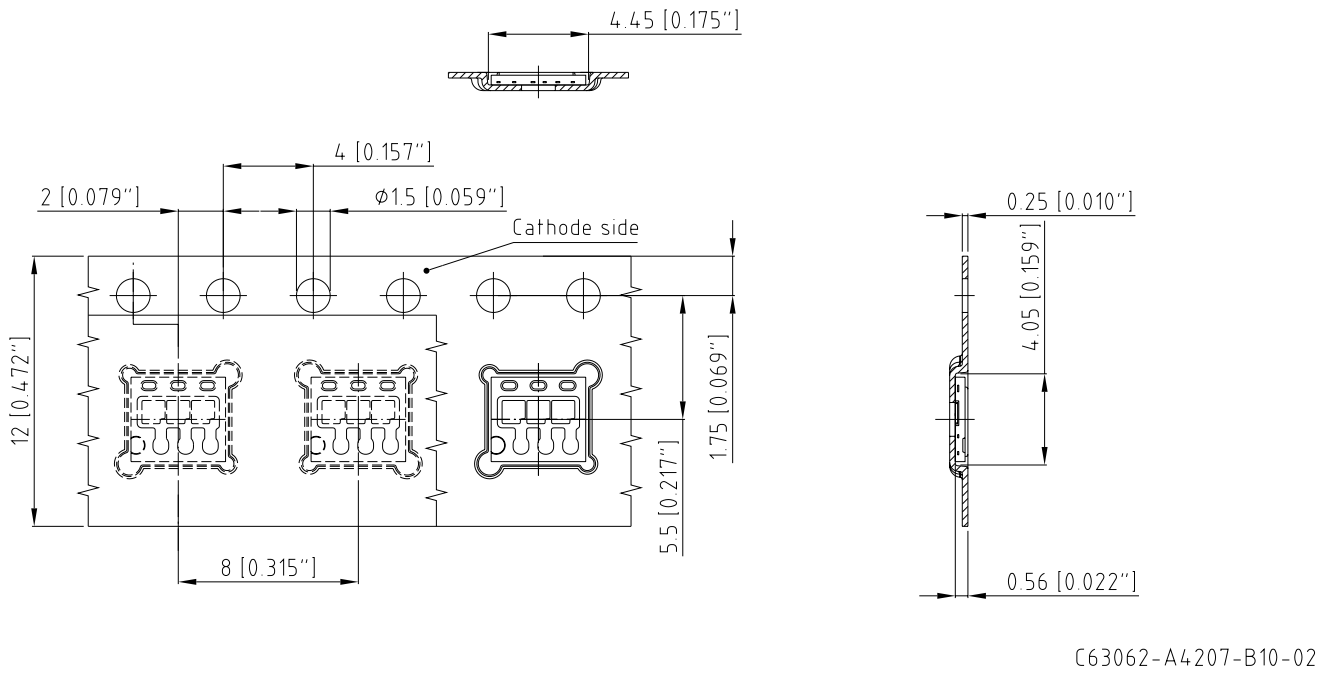

Λωρίδα και ρόλος 9)

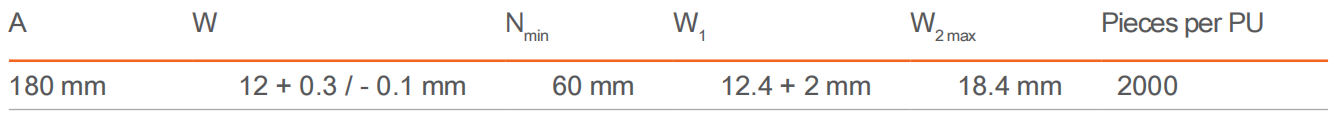

Διαστάσεις Μαλλιάρου

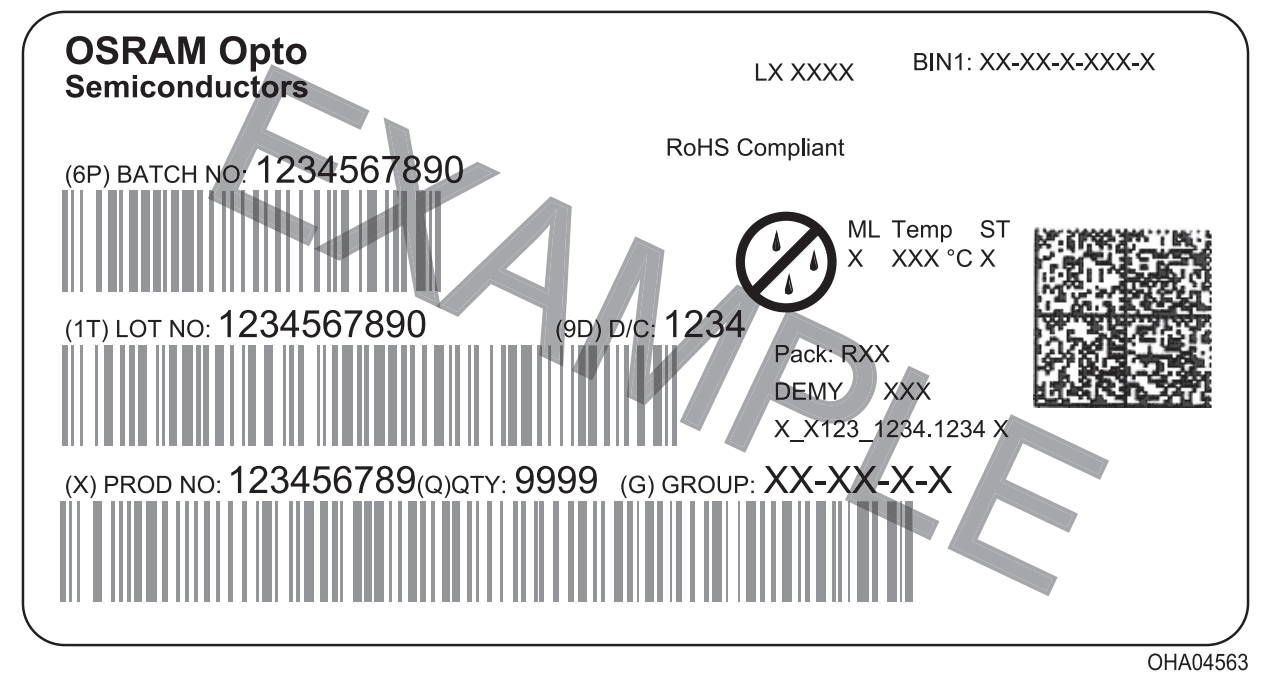

Ετικέτα Βαρικού Κώδικα Προϊόντος (BPL)

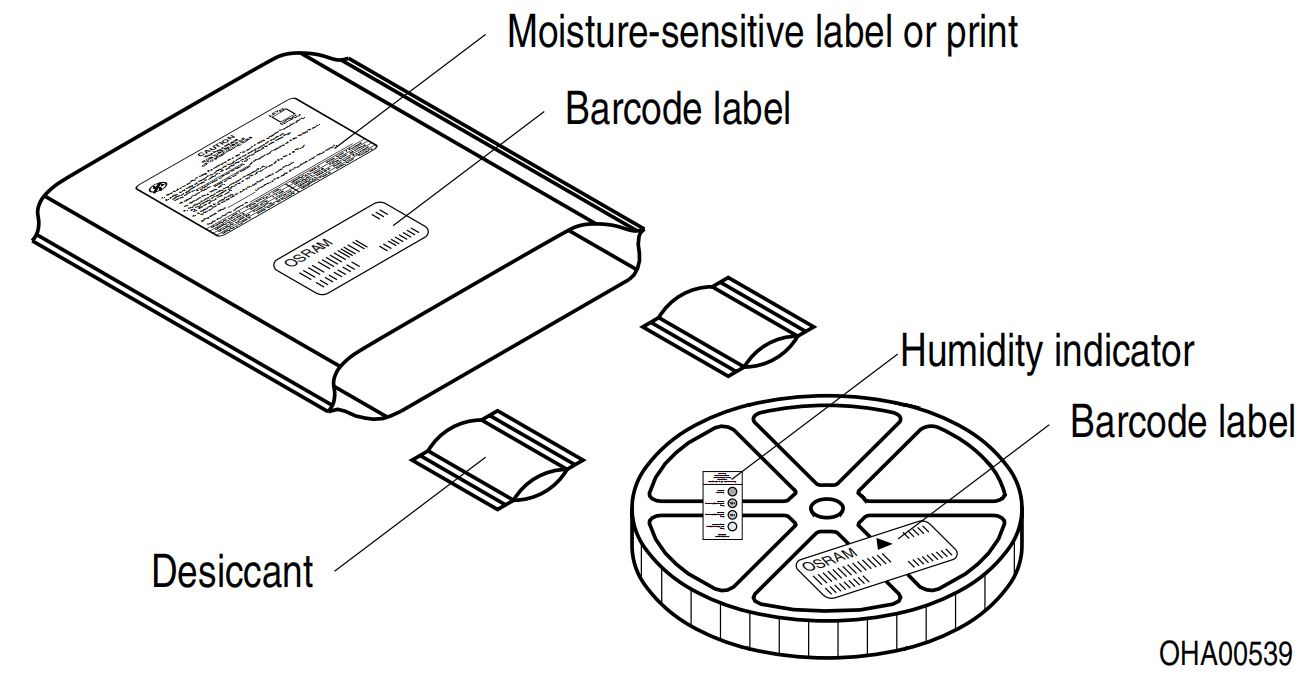

Διαδικασία και Υλικά Ξηρής Πακετοβολίας 8)

Το ευαίσθητο σε υγρασία προϊόν εισπαχυνόταν σε ξηρό τσιμέντο περιέχοντας αποθερμαντικό υλικό και κάρτα υγρασίας σύμφωνα με JEDEC-STD-033.

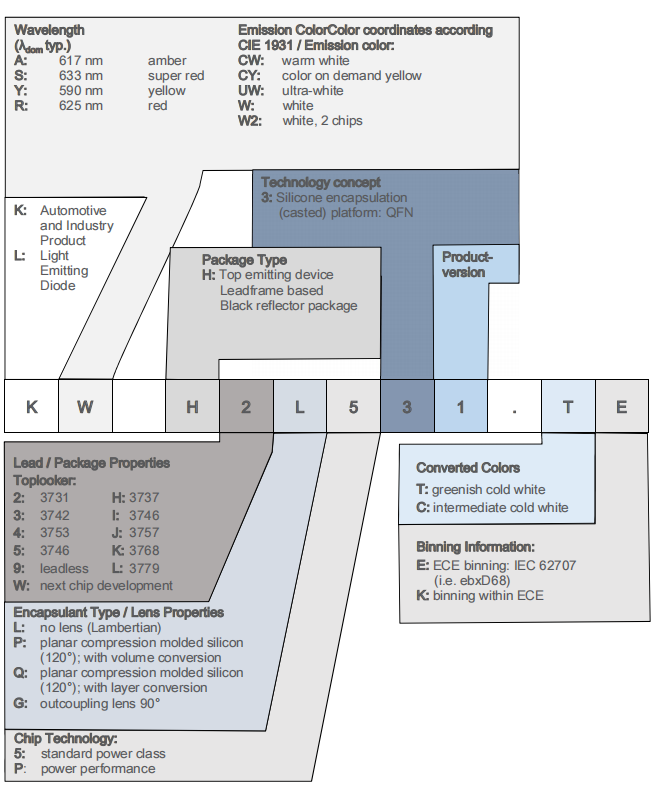

Σύστημα Ονομασίας Τύπου

ΣΗΜΕΙΩΣΕΙΣ

Η αξιολόγηση της μάτιας ασφάλειας γίνεται σύμφωνα με το πρότυπο IEC 62471:2006 (φωτοβιολογική ασφάλεια φαρών και συστημάτων φαρών). Στον σύστημα κινδύνου αυτού του προτύπου IEC, το συστήμα που καθορίζεται σε αυτή τη φυλλαδία ανήκει στην κλάση μέτριου κινδύνου (χρόνος εκτίθεσης 0,25 δευτερόλεπτα). Υπό πραγματικές συνθήκες (για χρόνο εκτίθεσης, συνθήκες των ματιών, απόσταση παρατήρησης), υποθέτεται ότι δεν υπάρχει κίνδυνος για τα μάτια από αυτά τα συστήματα. Ωστόσο, αρχικά, πρέπει να αναφερθεί ότι ισχυρές πηγές φωτός έχουν μεγάλο δεύτερο δυναμικό εκτίθεσης λόγω της εξοργάνωσης τους. Όταν κοιτάζει κανείς φωτεινές πηγές φωτός (π.χ. φαρούς), μπορεί να παρουσιαστεί προσωρινή μείωση της οπτικής οξυγωνίας και μετάφωτα, που μπορούν να οδηγήσουν σε ενοχλησις, ενοχλητικότητα, οπτική εμπάραστηση και ακόμη και ατυχήματα, ανάλογα με την κατάσταση.

Οι υποσυστατικές μονάδες αυτού του συστήματος περιλαμβάνουν, εκτός από άλλες ουσίες, υλικά γεμάτα μετάλλια που περιλαμβάνουν και αργύριο. Τα υλικά γεμάτα μετάλλια μπορεί να επηρεαστούν από περιβάλλοντα που περιέχουν ίχνη επιθετικών ουσιών. Για αυτόν τον λόγο, συνιστούμε στους πελάτες να ελαχιστοποιήσουν την εκτίμηση του συστήματος σε επιθετικές ουσίες κατά τη διάρκεια αποθήκευσης, παραγωγής και χρήσης. Τα συστήματα που εμφάνισαν ορατή αλλαγή χρώματος κατά τη δοκιμασία με τους παραπάνω περιγραφομένους τεστ δεν εμφάνισαν κλιμάκια αποτελεσματικότητας έξω από τα όρια αποτυχίας κατά τη διάρκεια των δοκιμών. Τα αντίστοιχα όρια αποτυχίας περιγράφονται στο IEC60810.

Για περισσότερες πληροφορίες σχετικά με εφαρμογές επισκεφθείτε www.osram-os.com/appnotes

Αποποίηση ευθύνης

Προσοχή παρακαλώ!

Οι πληροφορίες περιγράφουν τον τύπο της μονάδας και δεν θα θεωρούνται ως εγγυημένες παραμέτροι.

Όροι παράδοσης και δικαιώματα αλλαγής σχεδιασμού διατηρούνται. Λόγω τεχνικών απαιτήσεων, οι μονάδες μπορεί να περιέχουν επικίνδυνες ουσίες.

Για πληροφορίες σχετικά με τους τύπους σε ερώτηση επικοινωνήστε με την οργάνωση Πωλήσεων μας.

Εάν εκτυπωθεί ή κατεβεί, βρείτε την πιο πρόσφατη έκδοση στην ιστοσελίδα OSRAM OS.

Συσκευασία

Χρησιμοποιήστε τους γνωστούς σας χειριστές ανακύκλωσης. Μπορούμε επίσης να σας βοηθήσουμε – επικοινωνήστε με το πιο κοντινό

γραφείο πωλήσεων. Με συμφωνία, θα μπορούσαμε να παραλάβουμε το υλικό πακετώνσης πίσω, αν είναι ταξινομημένο. Πρέπει να φέρετε τα κόστη

μεταφοράς. Για υλικό πακετώνσης που επιστρέφεται σε μας μη ταξινομημένο ή το οποίο δεν είμαστε υποχρεωμένοι να δεχτούμε, θα πρέπει να σας παραστείλουμε τις αναλογικές δαπάνες.

Προϊόντα και συστήματα ασφάλειας/εφαρμογές ή ιατρικά συσκευάσματα/εφαρμογές

Τα συστατικά OSRAM OS δεν αναπτύσσονται, δεν σχεδιάζονται ή δεν δοκιμάζονται για χρήση ως ασφαλή συστατικά

συστατικό ή για εφαρμογές σε ιατρικές συσκευές.

Τα προϊόντα OSRAM OS δεν είναι προσαρμοσμένα σε επίπεδο μονάδας και συστήματος για τέτοιες εφαρμογές.

Σε περίπτωση που ο αγοραστής – ή ο πελάτης που εφοδιάζεται από τον αγοραστή – σκέφτεται να χρησιμοποιήσει τα συστατικά OSRAM OS σε συσκευές/εφαρμογές ασφαλείας προϊόντων ή σε μεδικές συσκευές/εφαρμογές, ο αγοραστής και/ή ο πελάτης πρέπει να ενημερώσει άμεσα τον τοπικό εταίρο πωλήσεων της OSRAM OS και η OSRAM OS και ο αγοραστής και/ή ο πελάτης θα αναλύσουν και θα συντονίσουν την πελατική αίτηση μεταξύ της OSRAM OS και του αγοραστή και/ή του πελάτη.

Λεξικό

1) Φωτεινότητα: Οι τιμές φωτεινότητας μετριούνται κατά τη διάρκεια ενός ηλεκτρικού ρεύματος που διαρκεί συνήθως 25 ms, με εσωτερική

αναπαραγωγικότητα ±8 % και επεκταμένη αβεβαιότητα ±11 % (σύμφωνα με το GUM με παράγοντα κάλυψης

k = 3).

2) Αντίστροφη λειτουργία : Επιτρέπεται αντίστροφη λειτουργία για σύνολο 10 ώρες. Η συνεχής αντίστροφη λειτουργία

δεν επιτρέπεται.

3) Ομάδες Συντεταγμένων Χρωματικότητας : Οι συντεταγμένοι χρωματικότητας μετρούνται κατά τη διάρκεια ενός παλίνδρομου τρέξιμου με τιμή

συνήθως 25 ms, με μια εσωτερική αναπαραγωγικότητα ±0.005 και μια επεκτετμένη αβεβαιότητα ±0.01 (σύμφωνα με το GUM με παράγοντα κάλυψης k = 3).

4) Πρώτη Ελκυστική Τάση: Η προστιθέμενη ηλεκτροτάση μετριαίται κατά τη διάρκεια ενός ρευστού χρονικού διαστήματος τυπικά 8 ms, με μια

εσωτερική αναπαραγωγικότητα ±0.05 V και επεκταμένη αβεβαιότητα ±0.1 V (σύμφωνα με GUM με παράγοντα κάλυψης

k = 3).

5) Θερμική Αντίσταση: Rth max βασίζεται σε στατιστικές τιμές (6σ).

6) Τυπικές Τιμές : Λόγω των ειδικών συνθηκών των διαδικασιών κατασκευής σεμιδοτυχικών συσκευών, οι τυπικές δεδομένες ή οι υπολογισμένες σχέσεις των τεχνικών παραμέτρων μπορούν να αντικατοπτρίζουν μόνο στατιστικές αριθμούς. Αυτές δεν αντιστοιχούν απαραιτήτως στους πραγματικούς παράμετρους κάθε μοναδικού προϊόντος, οι οποίοι μπορούν να διαφέρουν από τις τυπικές δεδομένες και τις υπολογισμένες σχέσεις ή την τυπική χαρακτηριστική γραμμή. Εάν ζητηθεί, για παράδειγμα λόγω τεχνικών βελτιώνσεων, αυτές οι τυπικές δεδομένες θα αλλάξουν χωρίς περαιτέρη προειδοποίηση.

7) Χαρακτηριστική καμπύλη: Στο εύρος όπου η γραμμή του γραφήματος είναι συντετμημένη, πρέπει να προσδοκάτε μεγαλύτερες διαφορές μεταξύ μοναδικών συσκευών μέσα σε μια μονάδα συσκευασίας.

8) Ανοχή μέτρησης: Εκτός αν αναφέρεται διαφορετικά στο σχέδιο, τα οριακά καθορίζονται με ±0.1 και

οι διαστάσεις είναι καθορισμένες σε mm.

9) Φορτούλα και Καταστολή: Όλες οι διαστάσεις και οι ανοχές καθορίζονται σύμφωνα με την IEC 60286-3 και καθορίζονται σε mm.

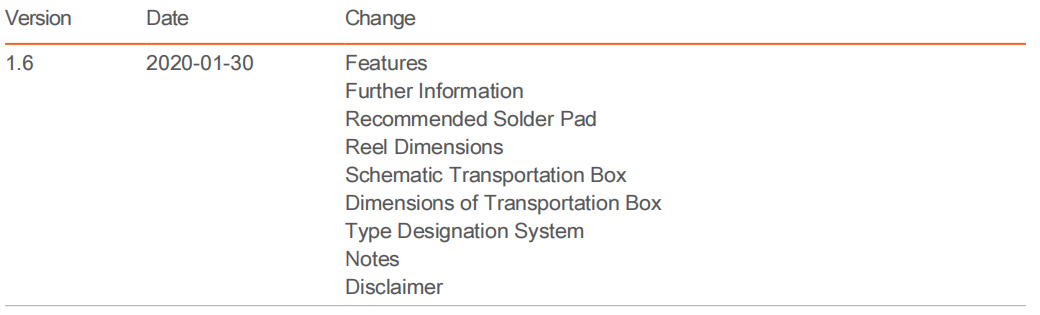

Ιστορικό Ενημέρωσης
