OSRAM automotive LED KW CELNM2.TK 3w hvid SMD Danmark

Place of Origin:	Tyskland
Brand Name:	OSRAM
Model nummer:	KW CELNM2.TK
Certificering:	AEC-Q102

Minimumspakningsmængde:	4000
Pris:
Emballage Detaljer:	Tape og spole
Leveringstid:
Betalingsbetingelser:

KW CELNM2.TK

Kompakt lyskilde med isoleret termisk pude for forbedret varmeafledning og lille z-tolerance (+/- 35 µm).

OSLON Compact PL-produktfamilien møder både fremragende lysstyrke i kombination med enestående luminans.

Applikationer

- Dynamisk fremadbelysning - Statisk fremadbelysning

Funktioner

- Pakke: Keramisk pakke

- Chipteknologi: UX:3

- Typ. Stråling: 120° (Lambertian emitter)

- Farve: Cx = 0.325, Cy = 0.345 iflg. til CIE 1931 (● hvid)

- Korrosionsbestandighedsklasse: 3A

- Kvalifikationer: AEC-Q102 kvalificeret

- ESD: 8 kV iflg. til ANSI/ESDA/JEDEC JS-001 (HBM, klasse 3B)

- Farve over vinkel: Bedre end passus 3.7.2.1 i tillægsforslag 7 til ECE reg. 128

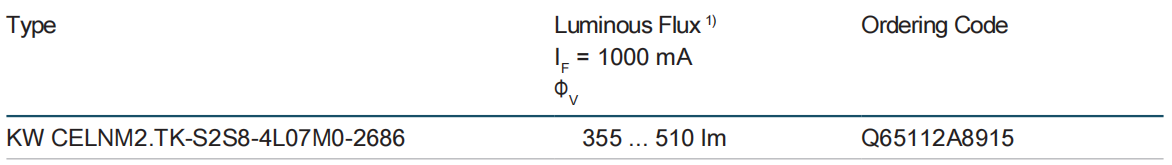

Bestillingsoplysninger

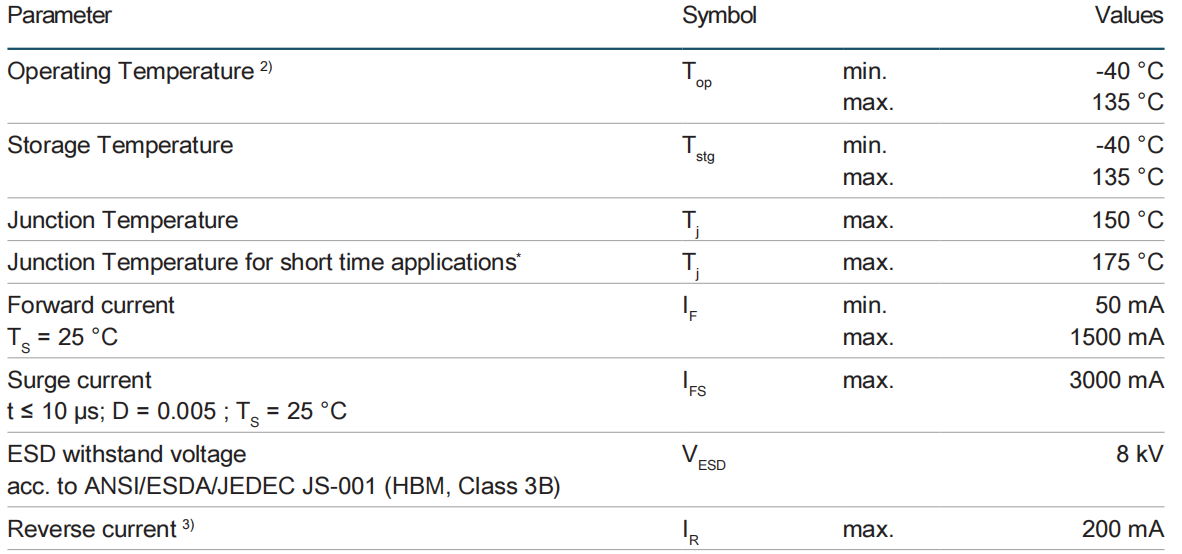

Maksimale vurderinger

* Medianlevetiden (L70/B50) for Tj = 175°C er 100 timer.

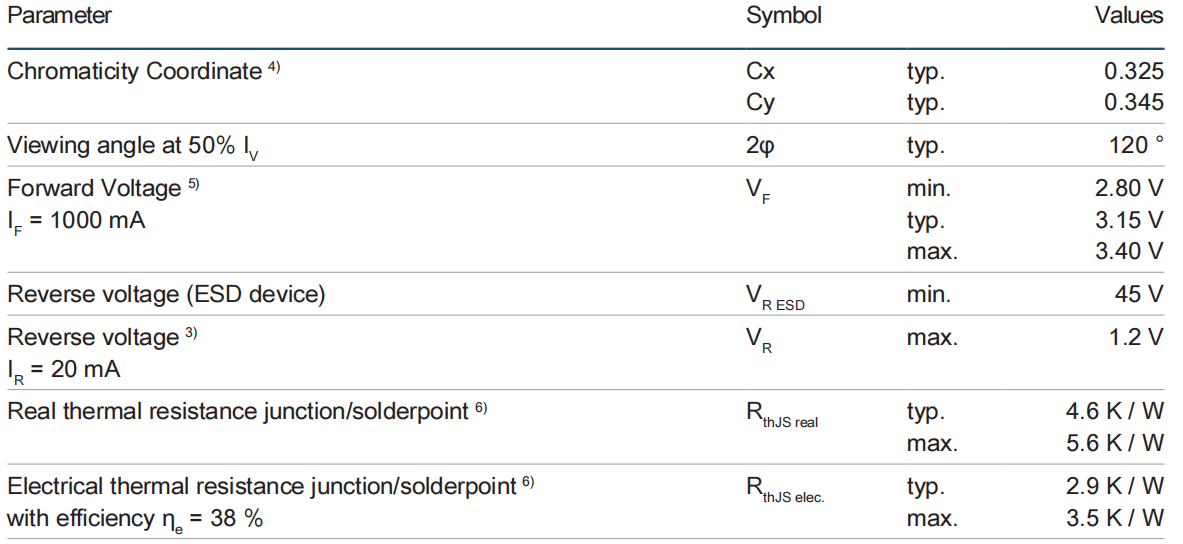

Kendetegn

IF = 1000 mA; TS = 25 °C

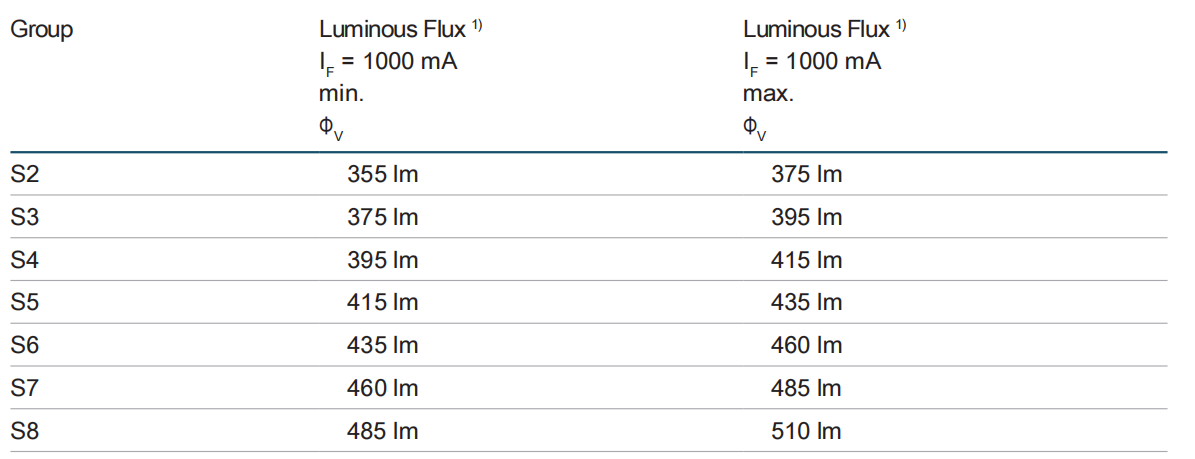

Lysstyrkegrupper

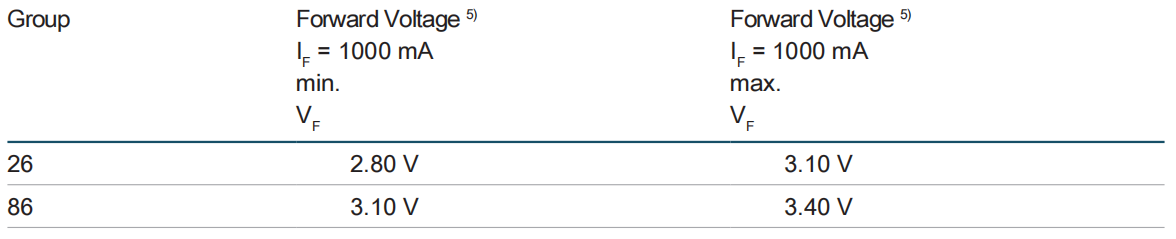

Fremadspændingsgrupper

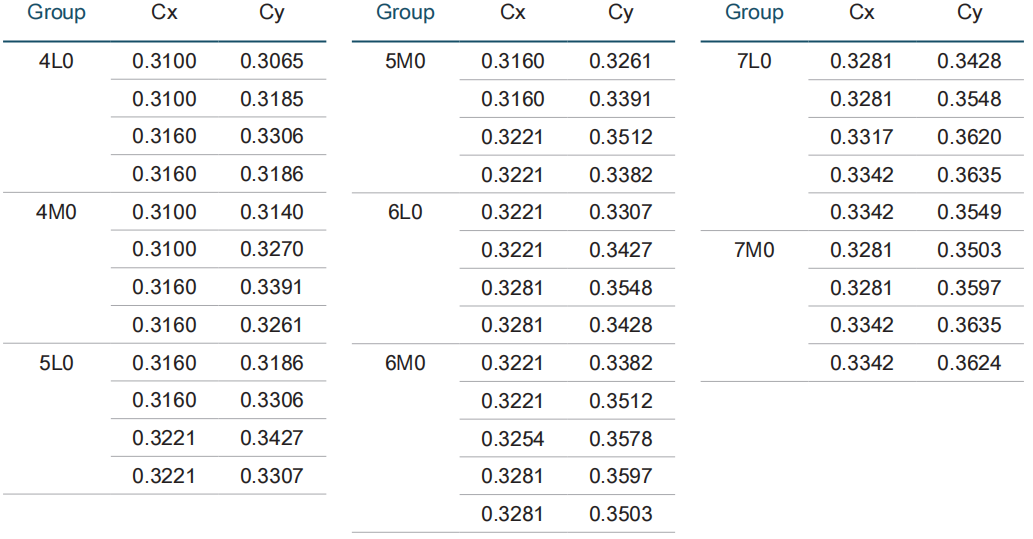

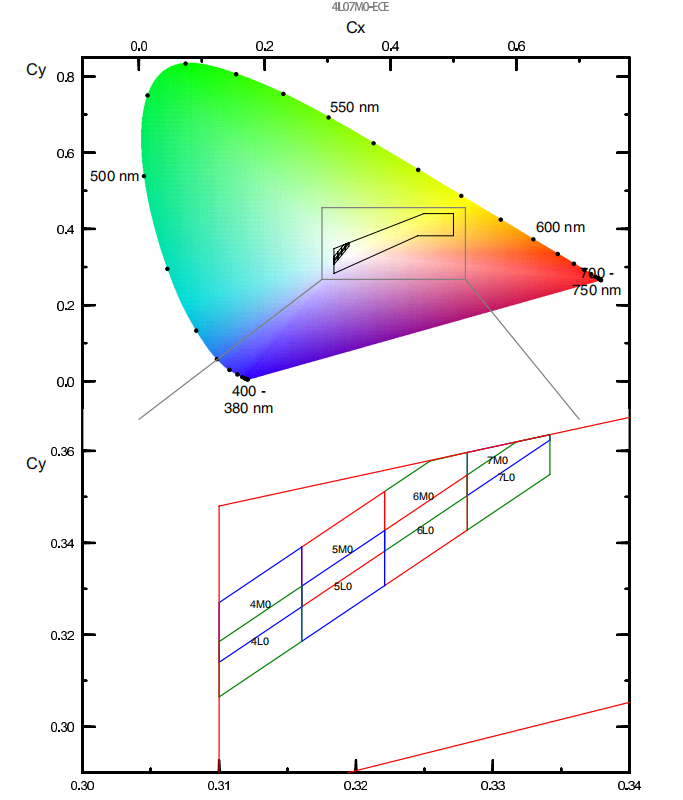

Kromaticitetskoordinatgrupper

Kromaticitetskoordinatgrupper 4)

Gruppenavn på etiket

Eksempel: S2-4L0-26

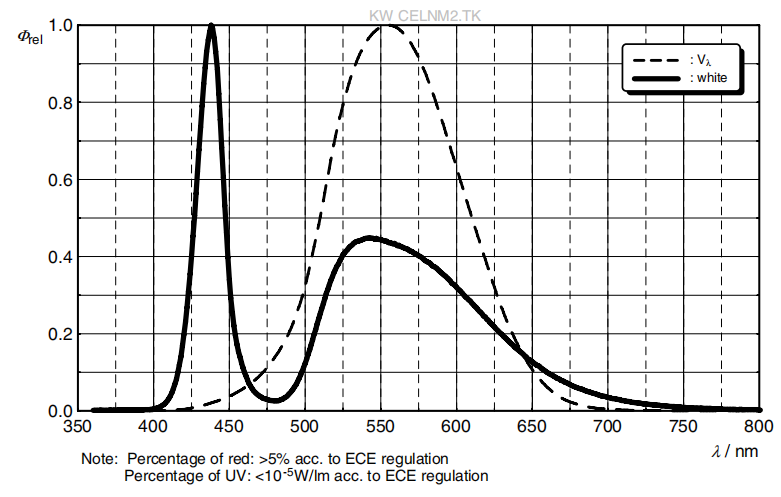

Relativ spektral emission 7)

Φrel = f (λ); IF = 1000 mA; TJ = 25 °C

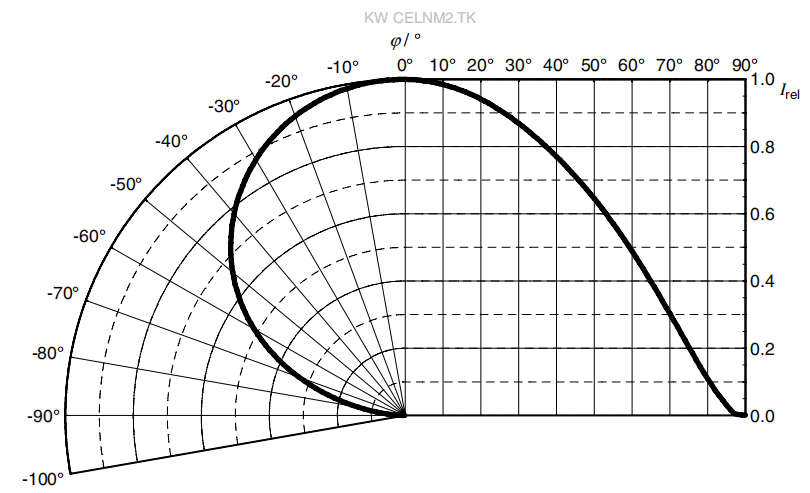

Strålingskarakteristika 7)

I rel = f (φ); TJ = 25 °C

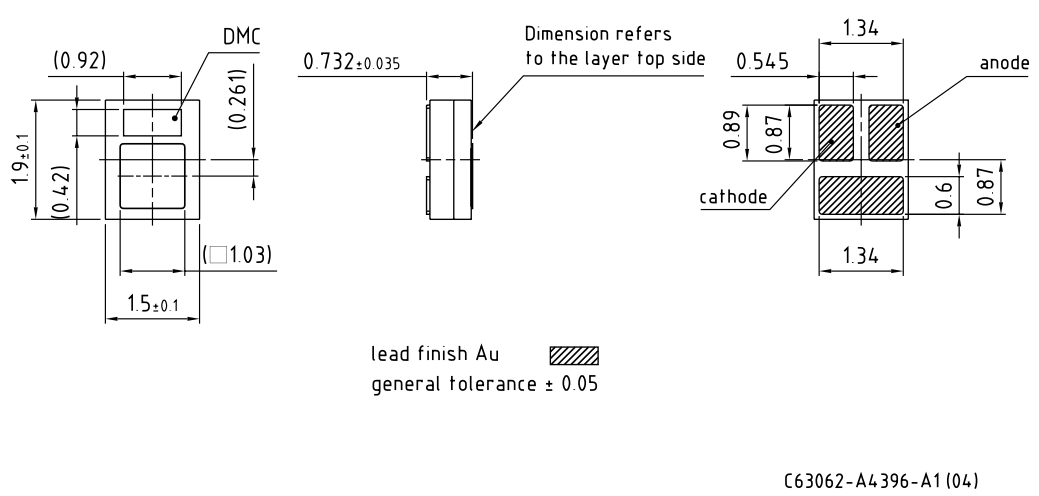

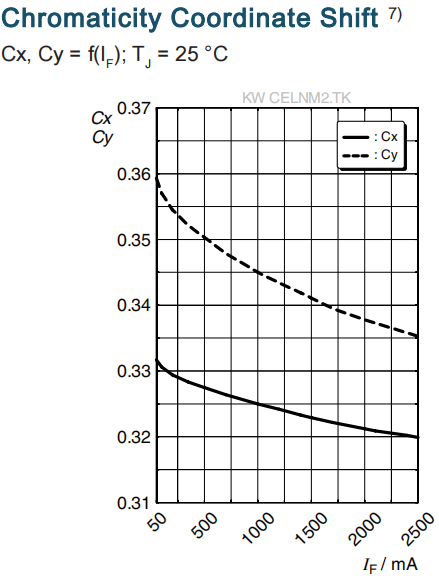

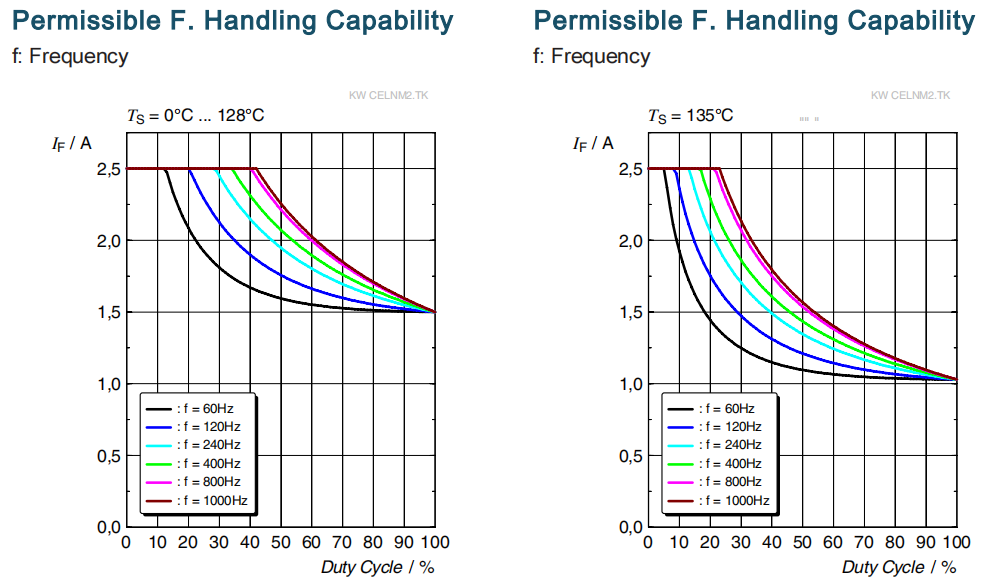

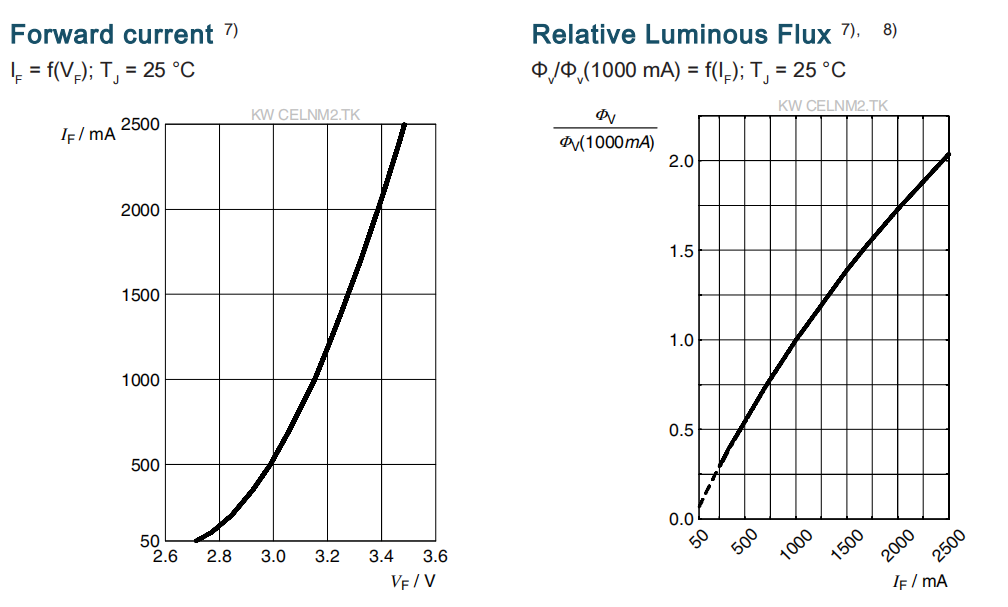

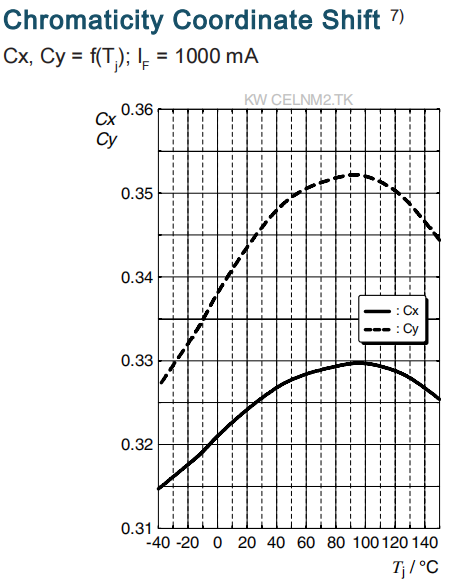

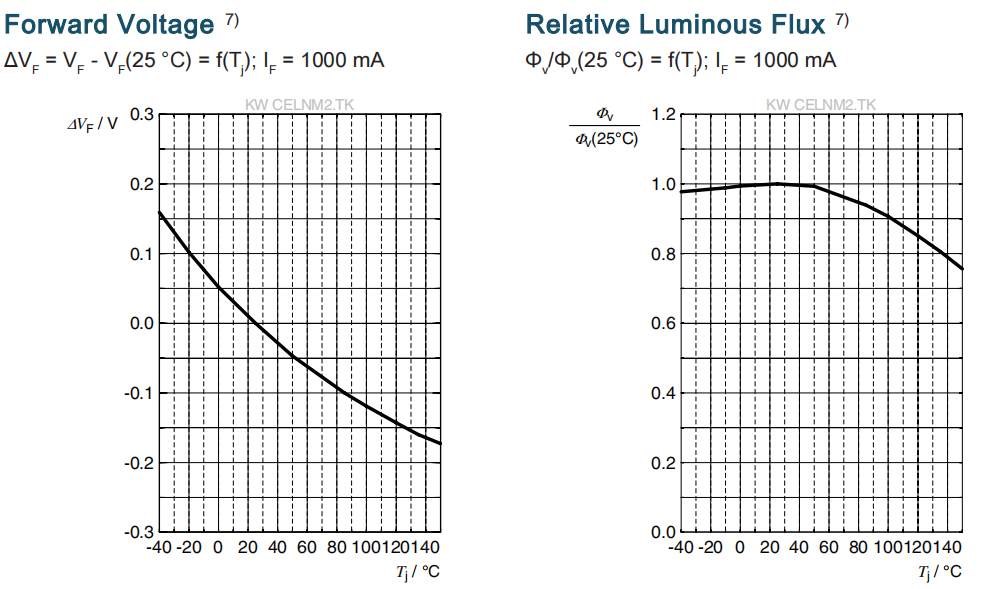

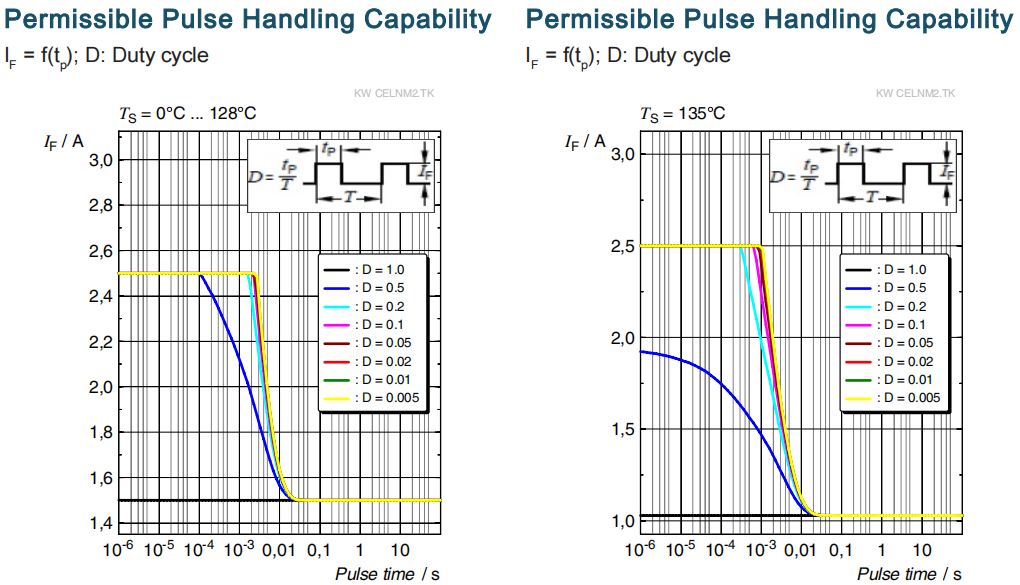

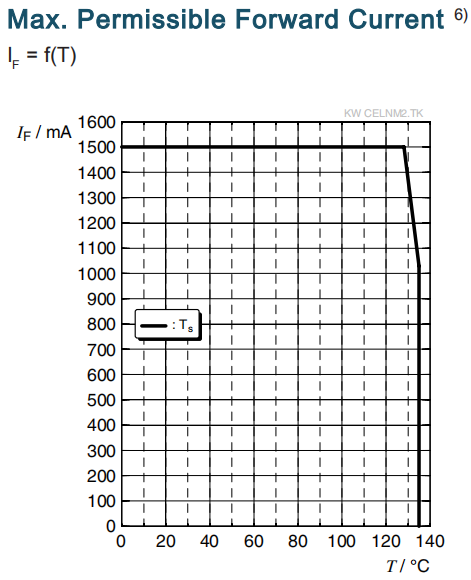

Måltegning 9)

Yderligere information:

Omtrentlig vægt:                               7.8 mg

Korrosionstest:                                           Klasse: 3A

                                                                    Testtilstand: 40°C / 90 % RH / 15 ppm H2 S / 14 dage (strengere end

                                                                    IEC 60068-2-43)

ESD råd:                                                 Enheden er beskyttet af ESD-enhed, som er forbundet parallelt med

                                                                     chippen

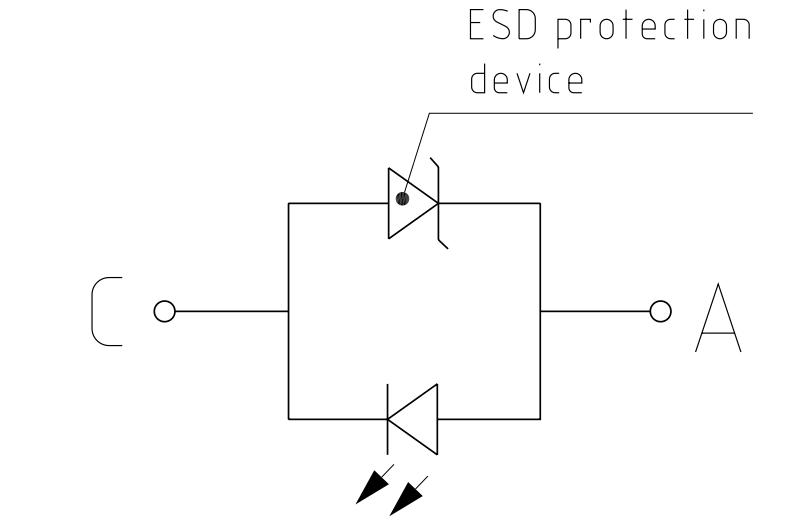

Elektrisk internt kredsløb

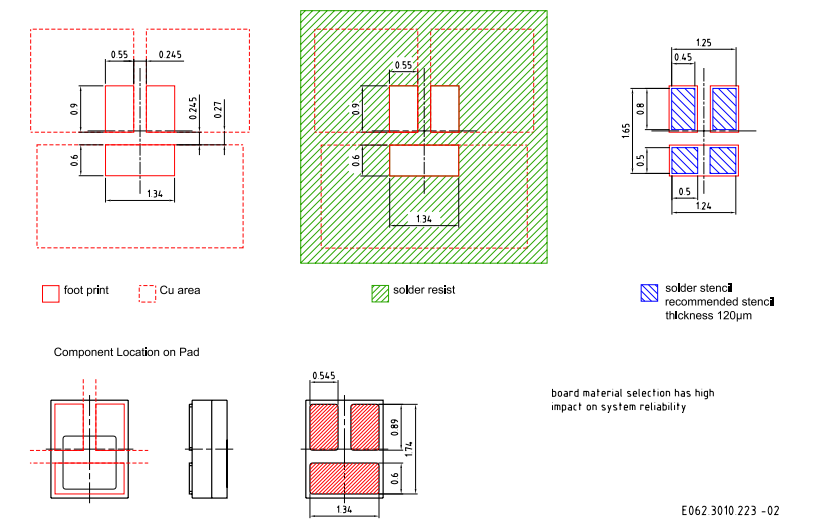

Anbefalet loddepude 9)

For overlegne loddeforbindelsesforbindelsesresultater anbefaler vi lodning under standard nitrogenatmosfære. Pakken er ikke egnet til ultralydsrensning. For at sikre en høj loddesamlingspålidelighed og for at minimere risikoen for loddesamlingsrevner er kunden ansvarlig for at vurdere kombinationen af ​​printplade og loddepastamateriale til sin anvendelse.

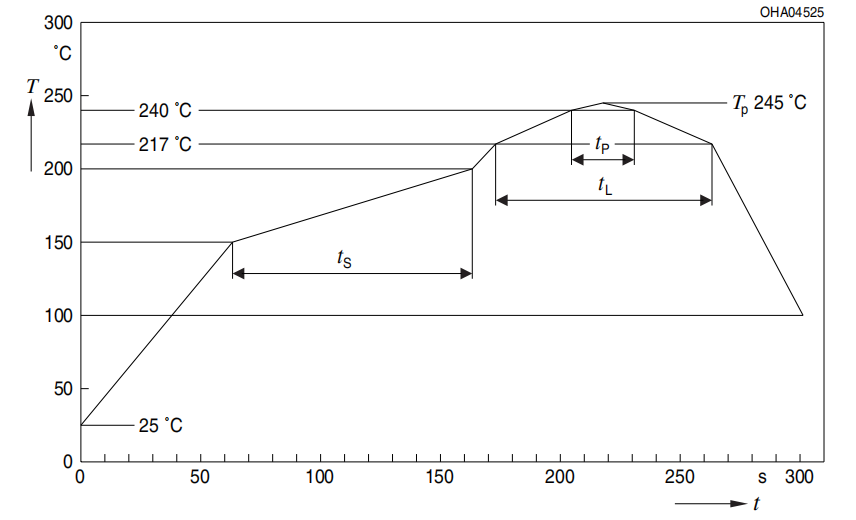

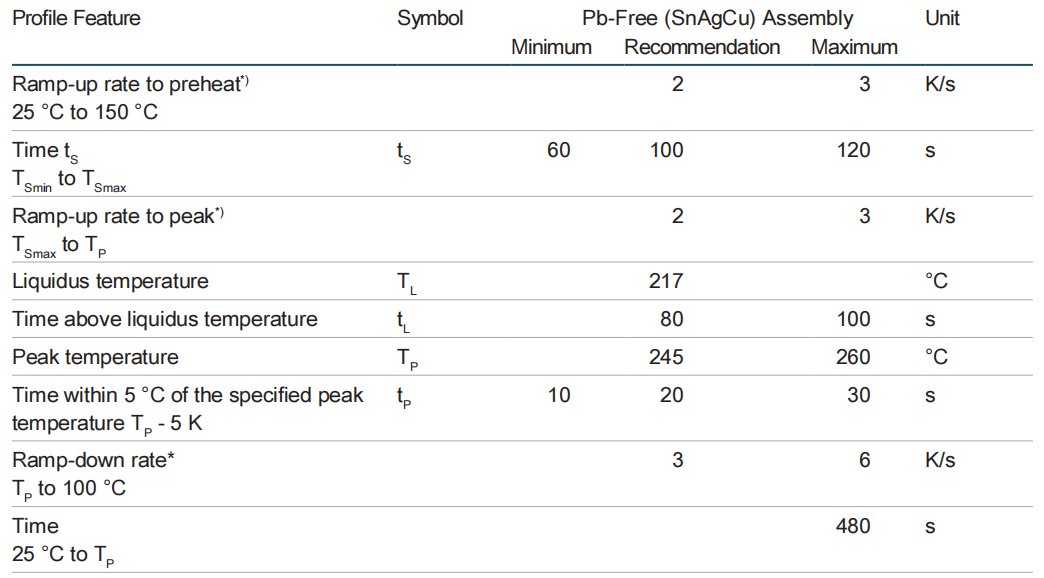

Reflow Lodeprofil

Produktet overholder MSL Level 2 iht. til JEDEC J-STD-020E

Alle temperaturer refererer til midten af ​​pakken, målt på toppen af ​​komponenten

* hældningsberegning DT/Dt: Dt max. 5 s; opfyldelse for hele T-serien

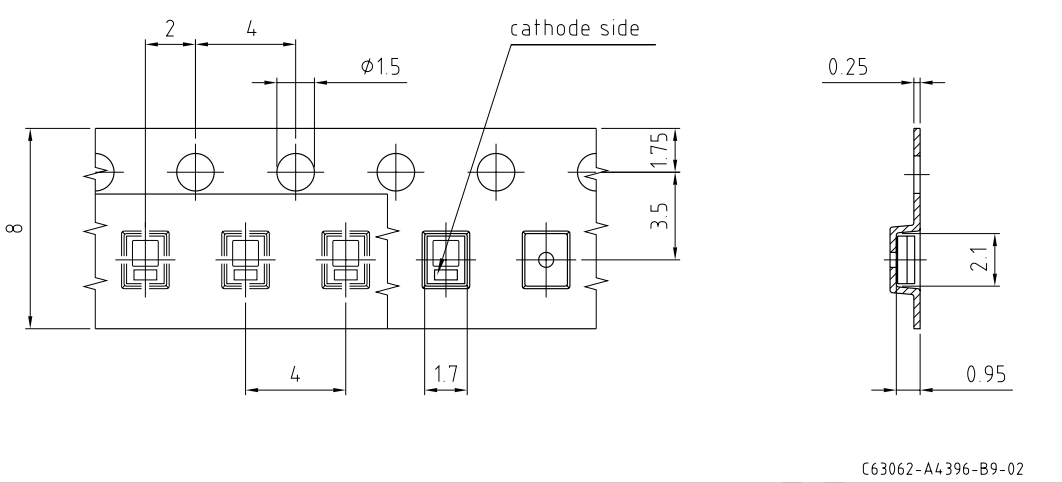

Taping 9)

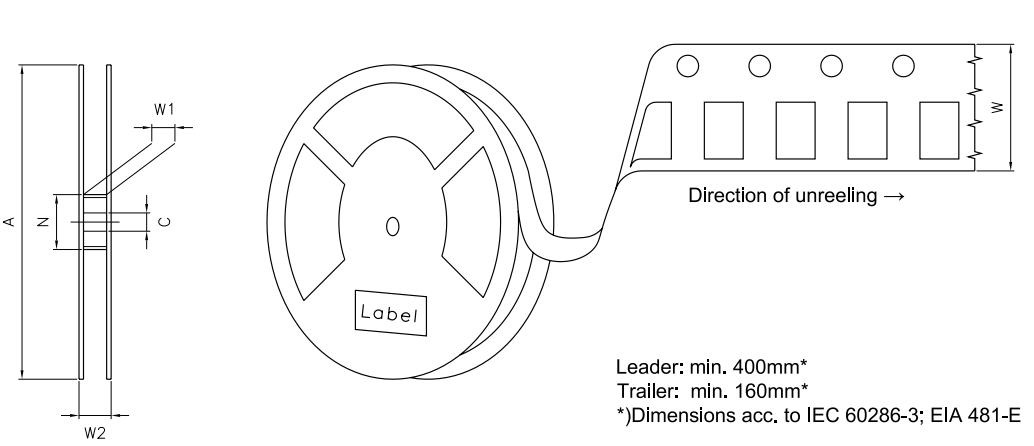

Tape og spole 10)

Spolens dimensioner

Stregkode-produkt-etiket (BPL)

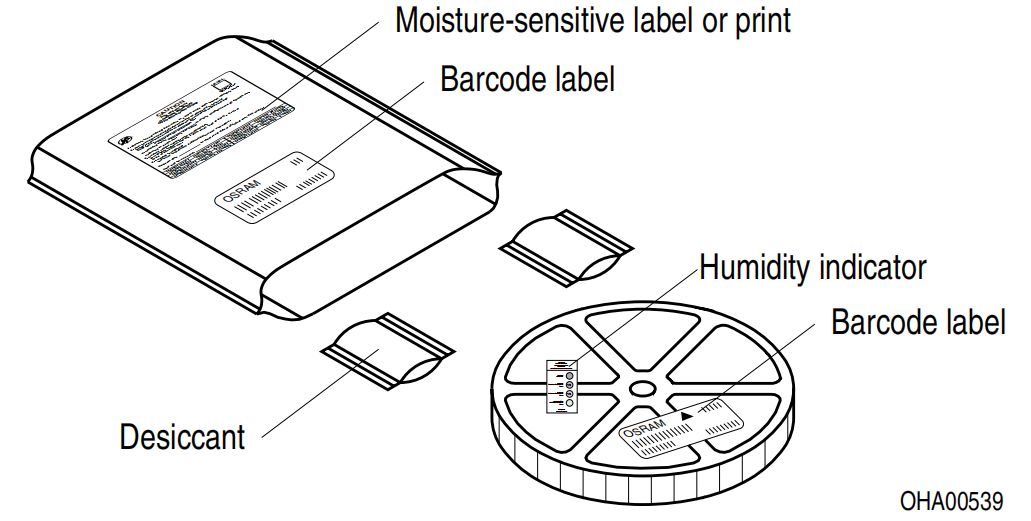

Tør pakningsproces og materialer 9)

Fugtfølsomt produkt er pakket i en tør pose indeholdende tørremiddel og et fugtighedskort i henhold til JEDEC-STD-033.

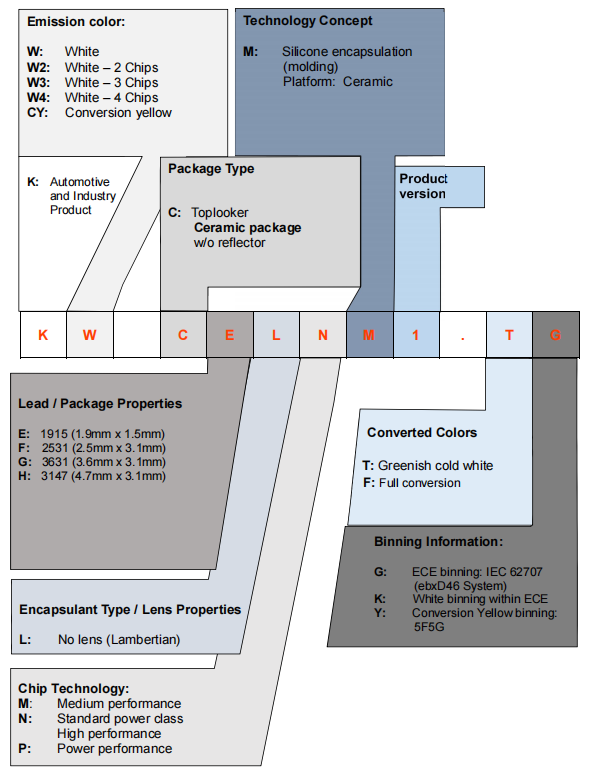

Typebetegnelsessystem– OSLON Compact PL

Noter

Evalueringen af ​​øjensikkerhed sker i henhold til standarden IEC 62471:2006 (fotobiologisk sikkerhed for lamper og lampesystemer). Inden for risikogrupperingssystemet i denne IEC-standard falder den enhed, der er specificeret i dette datablad, i klassen moderat risiko (eksponeringstid 0.25 s). Under virkelige omstændigheder (for eksponeringstid, tilstand af øjenpupiller, observationsafstand) antages det, at der ikke er nogen fare for øjet fra disse anordninger. Principielt skal det dog nævnes, at intense lyskilder har et højt sekundært eksponeringspotentiale på grund af deres blændende effekt. Når man ser på skarpe lyskilder (f.eks. forlygter), kan der forekomme midlertidig reduktion af synsstyrken og efterbilleder, hvilket kan føre til irritation, irritation, synsnedsættelse og endda ulykker, afhængigt af situationen.

Underkomponenter af denne enhed indeholder, ud over andre stoffer, metalfyldte materialer. Metal fyldt

materialer kan blive påvirket af miljøer, der indeholder spor af aggressive stoffer. Derfor anbefaler vi, at kunder undgår enhedens eksponering for aggressive stoffer under opbevaring, produktion og brug.

For yderligere ansøgningsrelateret information besøg venligsthttps://ams-osram.com/support/application-notes

Ansvarsfraskrivelse

Opmærksomhed, tak!

Oplysningerne beskriver typen af ​​komponent og skal ikke betragtes som sikrede egenskaber.

Leveringsbetingelser og ret til at ændre design forbeholdes. På grund af tekniske krav kan komponenter indeholde farlige stoffer.

For information om de pågældende typer kontakt venligst vores salgsorganisation.

Hvis den er udskrevet eller downloadet, kan du finde den seneste version på vores hjemmeside.

Pakning

Brug venligst de genbrugsoperatører, du kender. Vi kan også hjælpe dig – kontakt din nærmeste

salgskontor. Efter aftale tager vi emballage retur, hvis det er sorteret. Du skal selv afholde omkostningerne vedr

transportere. For emballagemateriale, der returneres til os usorteret, eller som vi ikke er forpligtet til at modtage, tager vi

skal fakturere dig for eventuelle omkostninger.

Produkt- og funktionssikkerhedsudstyr/applikationer eller medicinsk udstyr/applikationer

Vores komponenter er ikke udviklet, konstrueret eller testet til applikationen som sikkerhedsrelevant komponent

eller til anvendelse i medicinsk udstyr.

Vores produkter er ikke kvalificerede på modul- og systemniveau til en sådan anvendelse.

I tilfælde af at køber – eller kunde leveret af køber – overvejer at bruge vores komponenter i produktsikkerhedsanordninger/

applikationer eller medicinsk udstyr/applikationer, skal køber og/eller kunde informere vores lokale salgspartner

straks og vi og køber og/eller kunde analyserer og koordinerer den kundespecifikke anmodning

mellem os og køber og/eller kunde.

Ordliste

1)Lysstyrke: Lysstyrkeværdier måles under en strømpuls på typisk 1 ms, med en intern reproducerbarhed på ±8 % og en udvidet usikkerhed på ±11 % (iht. GUM med en dækningsfaktor på k = 3).

2)Driftstemperatur: Driftstemperatur-toppen er refereret til loddepunkt-T'erne på denne enhed. Korrekt strømreduktion skal overholdes for at holde overgangstemperaturen under maksimum.

3)Omvendt betjening: Dette produkt er beregnet til at blive brugt med en fremadgående strøm inden for det specificerede område. Det skal undgås at anvende enhver kontinuerlig omvendt bias eller fremadgående bias under spændingsområdet for lysemission, da det kan forårsage migration, som kan ændre de elektro-optiske egenskaber eller beskadige LED'en.

4)Kromaticitetskoordinatgrupper: Kromaticitetskoordinater måles under en strømpuls på typisk 1 ms, med en intern reproducerbarhed på ±0.005 og en udvidet usikkerhed på ±0.01 (iht. GUM med en dækningsfaktor på k = 3).

5)Fremadspænding: Fremadspændingen måles under en strømimpuls på typisk 1 ms, med en intern reproducerbarhed på ±0.05 V og en udvidet usikkerhed på ±0.1 V (iht. GUM med en dækningsfaktor på k = 3).

6)Termisk modstand: Rth max er baseret på statistiske værdier (6σ), der bruges til derating.

7)Typiske værdier: På grund af de særlige forhold ved fremstillingsprocesserne for halvlederenheder kan de typiske data eller beregnede korrelationer af tekniske parametre kun afspejle statistiske tal.

Disse svarer ikke nødvendigvis til de faktiske parametre for hvert enkelt produkt, som kan afvige fra de typiske data og beregnede korrelationer eller den typiske karakteristiske linje. Hvis det ønskes, f.eks. på grund af tekniske forbedringer, kan disse typer. data vil blive ændret uden yderligere varsel.

8)Karakteristisk kurve: I det område, hvor linjen i grafen er brudt, må du forvente større forskelle mellem enkelte enheder inden for en pakkeenhed.

9)Tolerance af mål: Medmindre andet er angivet på tegning, er tolerancer angivet med ±0.1 og dimensioner angivet i mm.

10)Tape og spole: Alle mål og tolerancer er angivet iflg. IEC 60286-3 og specificeret i mm.

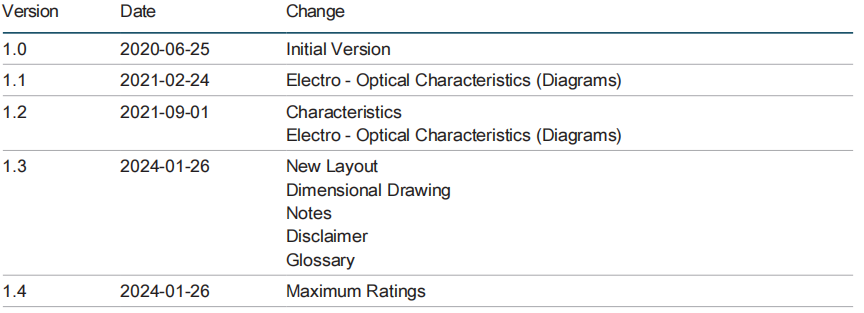

Revision History
