OSRAM automobil LED KR DMLN31.23 0,7w Rød SMD

Dette kompakte LED-enhed er en del af SYNIOS P2720-familien.

Givet skalerbarheden af denne produktfamilie, giver den fuld ydelse og fleksibilitet med kun én fodprindsel.

KR DMLN31.23 produktet er beregnet til at levere fremragende lyskvalitet i ¼ mm² chips størrelsesklasse.

Ansøgninger

- Statiske signaler

Funktioner

- Pakke: SMD epoxy pakke

- Chip teknologi: Thinfilm

- Typ. Stråling: 120° (Lambertsk emitter)

- Farve: λdom = 621 nm (● rød)

- Korrosionsrobusthedsklasse: 3B

- Godkendelser: AEC-Q102 godkendt med RV-niveau 1

- ESD: 2 kV i overensstemmelse med ANSI/ESDA/JEDEC JS-001 (HBM, Klasse 2)

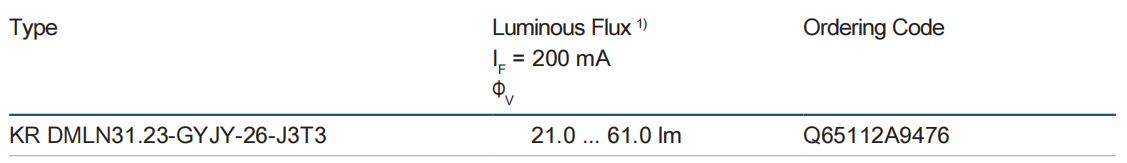

bestillingsoplysninger

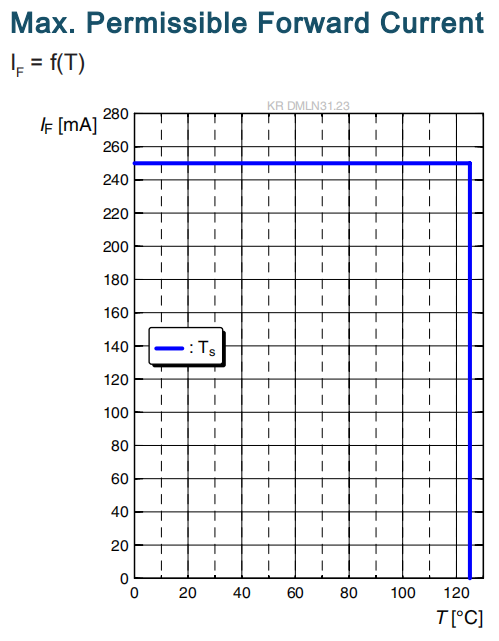

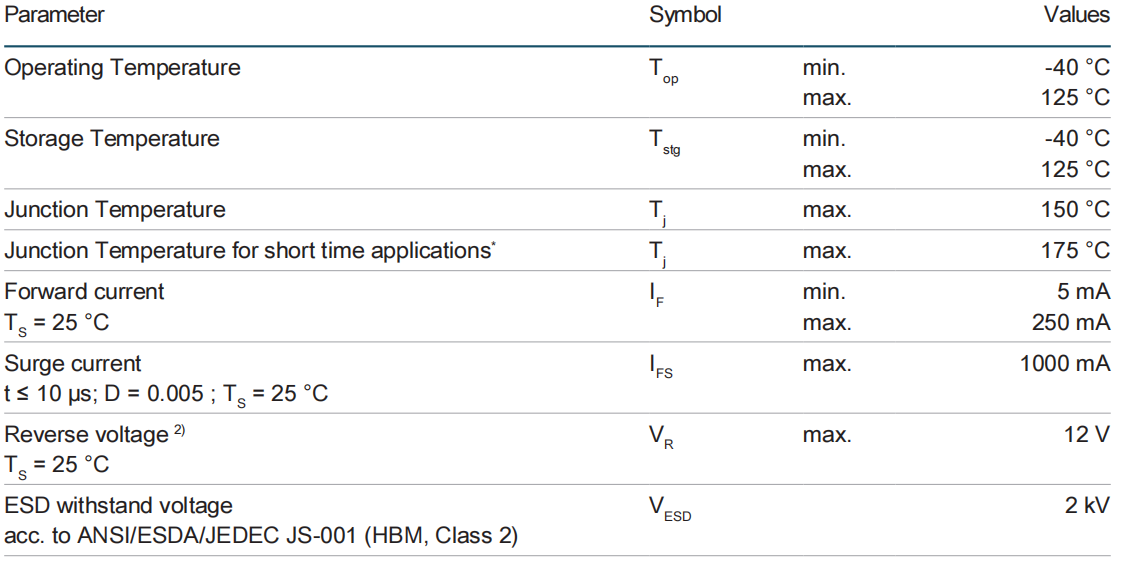

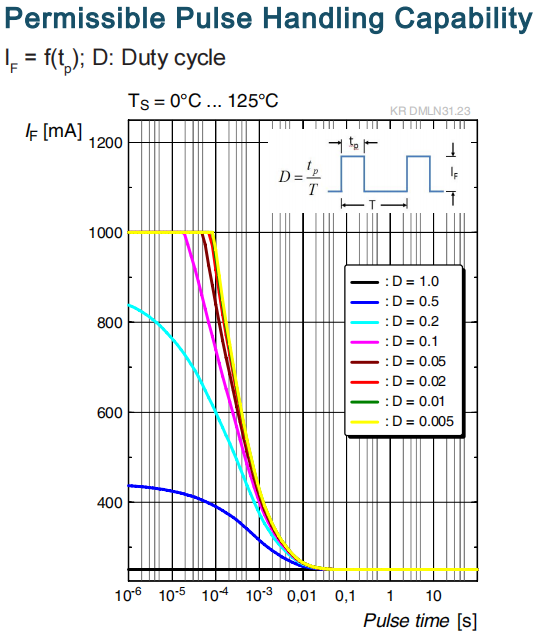

Maksimale bedømmelser

* Den medianlivstid (L70/B50) for Tj = 175°C er 100h.

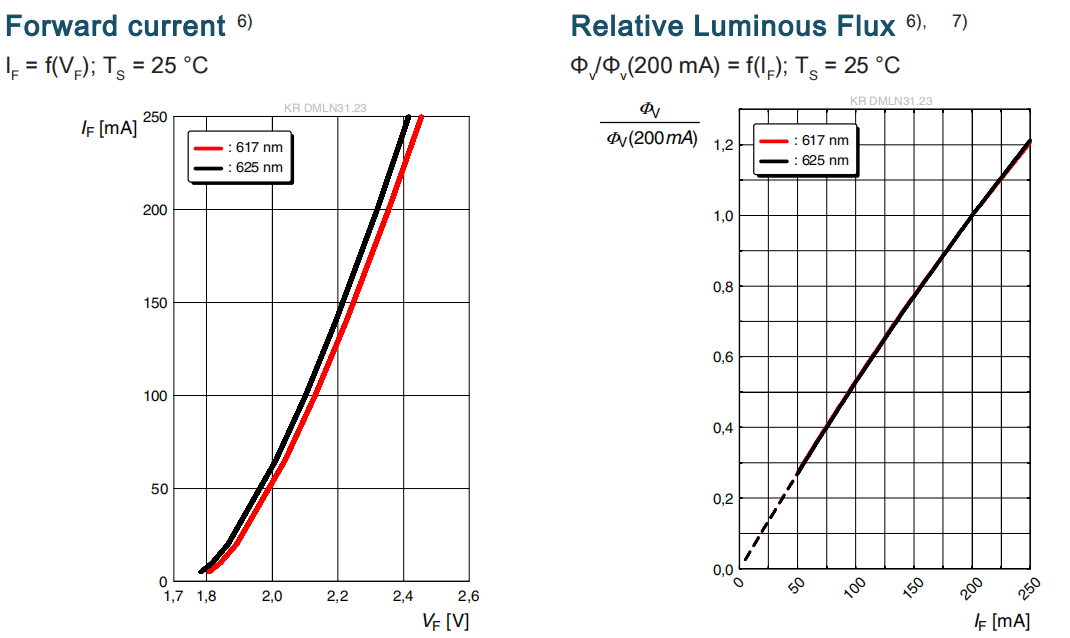

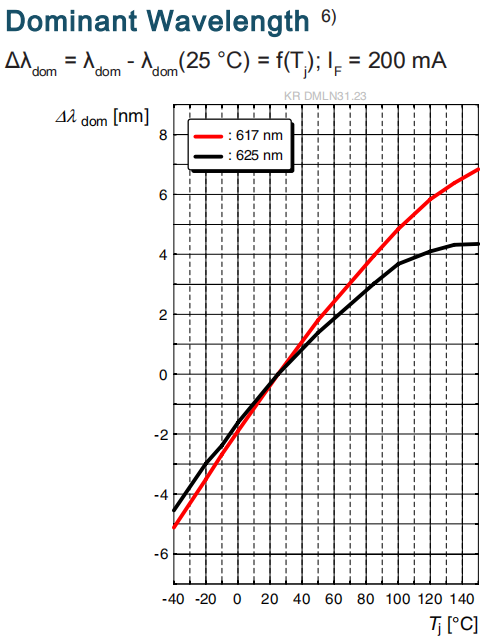

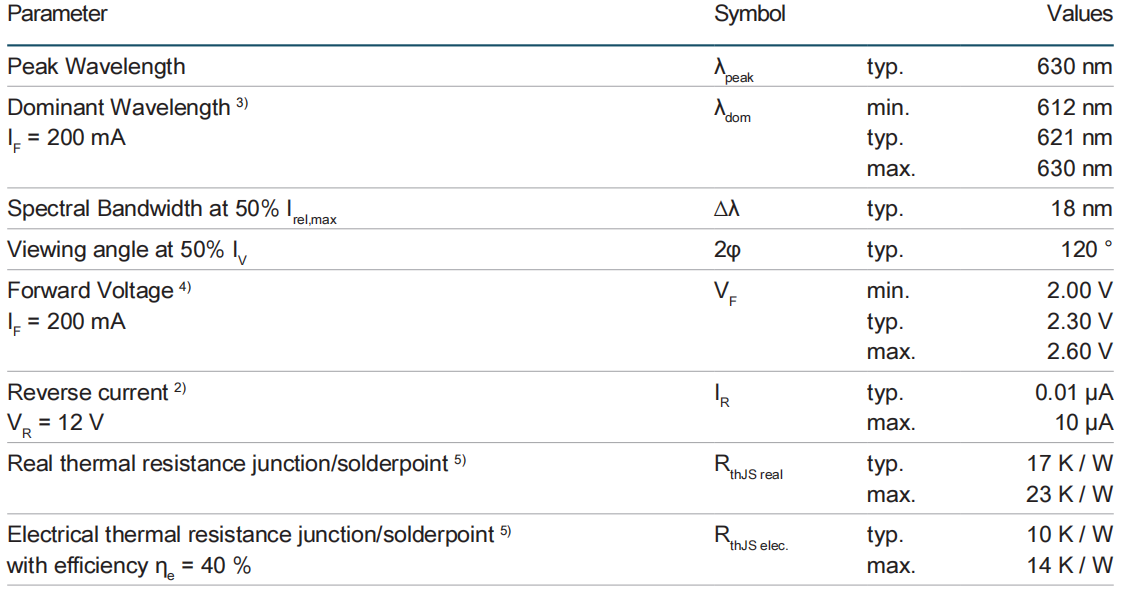

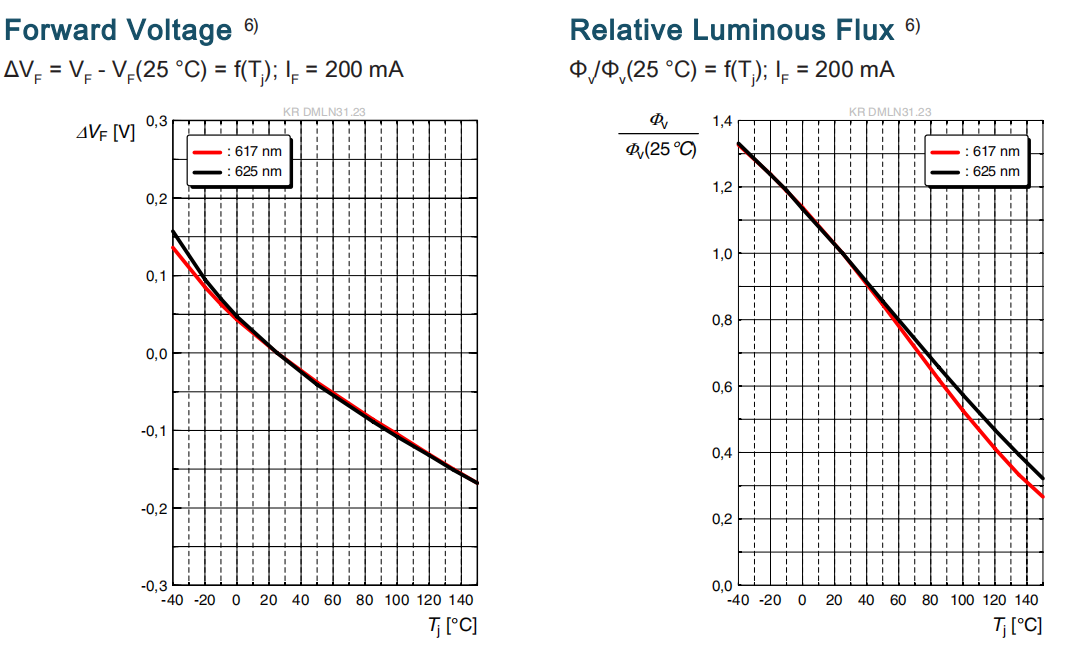

Egenskaber

I F = 200 mA; TS = 25 °C

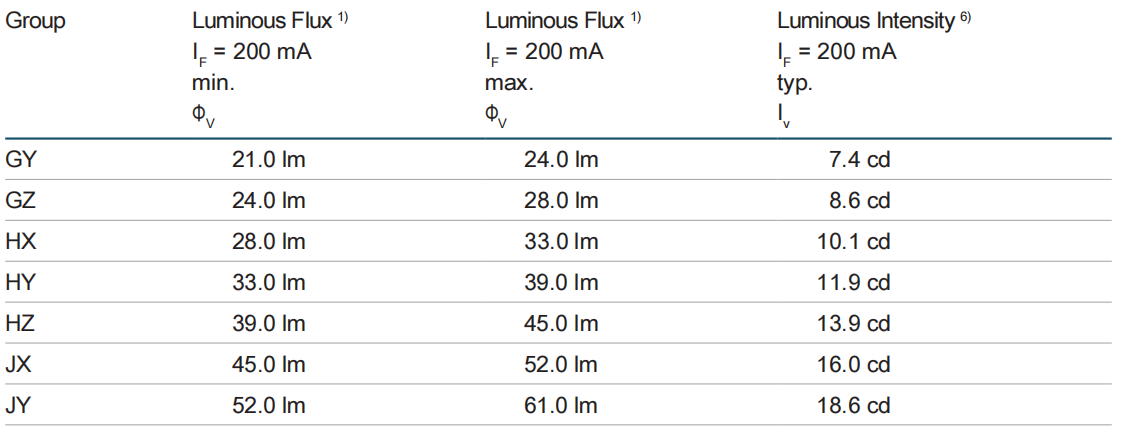

Lysstyrkegrupper

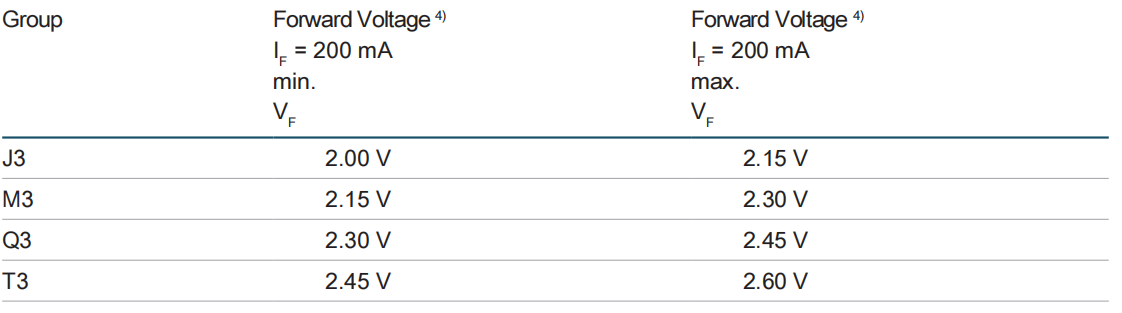

Fremadspændingsgrupper

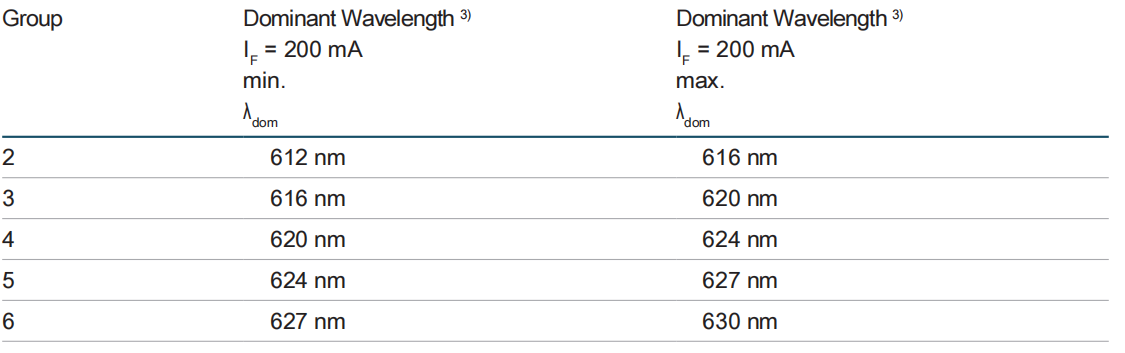

Bølgelængdegrupper

Gruppenavn på mærkat

Eksempel: GY-2-J3

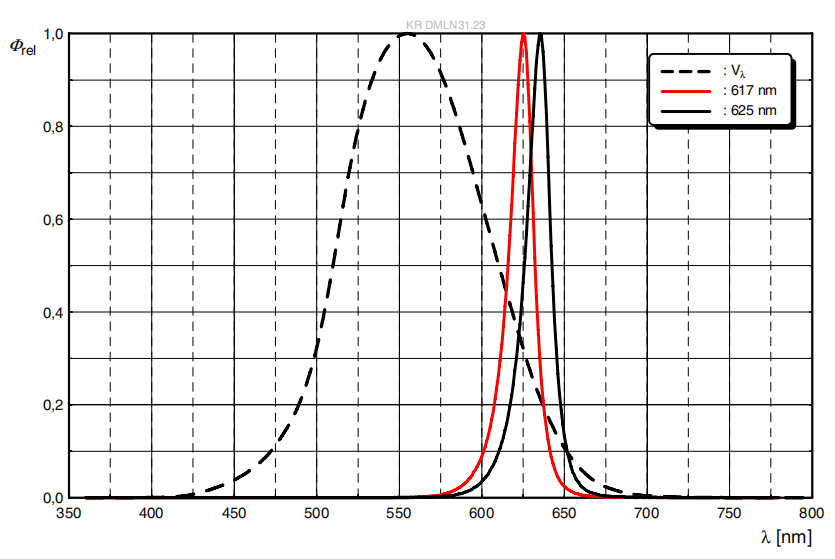

Relativ Spektral Udsendelse 6)

Φrel = f (λ); IF = 200 mA; TS = 25 °C

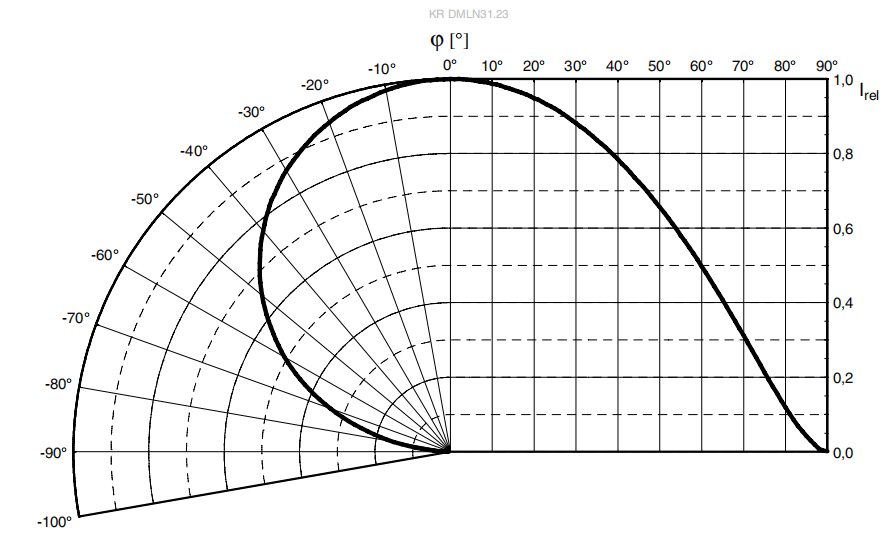

Strålingsegenskaber 6)

I rel = f (ϕ); TS = 25 °C

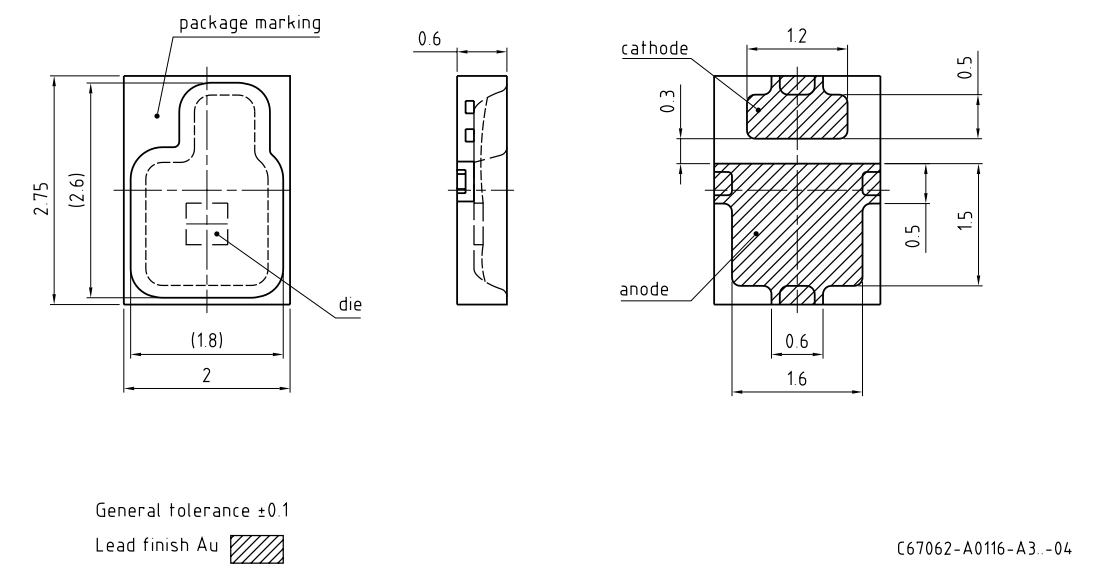

Dimensionstegning 8)

Yderligere information:

Ca. vægt: 10,6 mg

Korrosionstest: Klasse: 3B

Testbetingelser: 40°C / 90 % RH / 15 ppm H2S / 14 dage (strammere end IEC 60068-2-43)

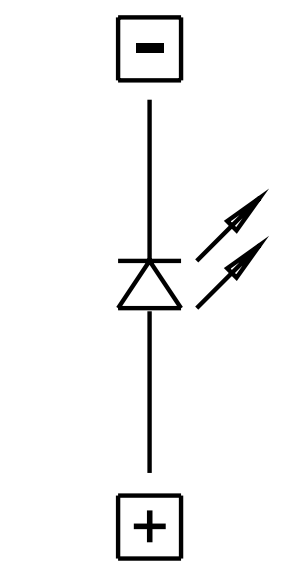

Elektrisk intern kredsløb

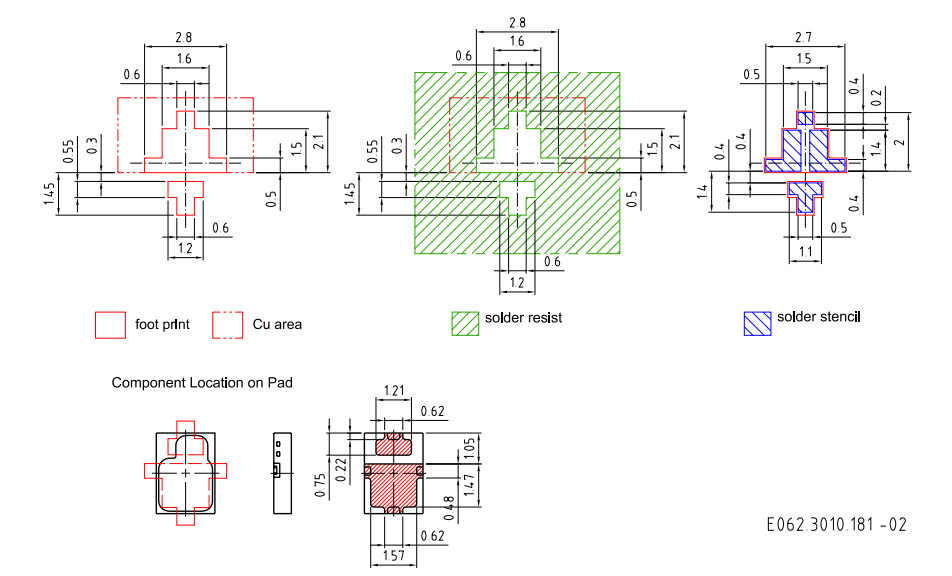

Anbefalet lødeslette 8)

For bedre lødeforbindelsesresultater anbefaler vi løding under standardnitrogenatmosfære. Pakken er ikke egnet til ultralydsskovning.

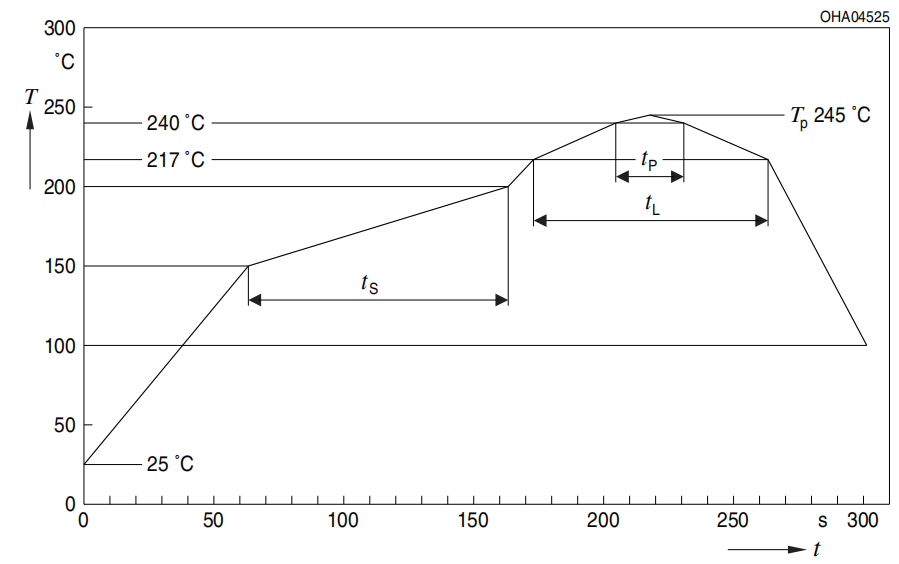

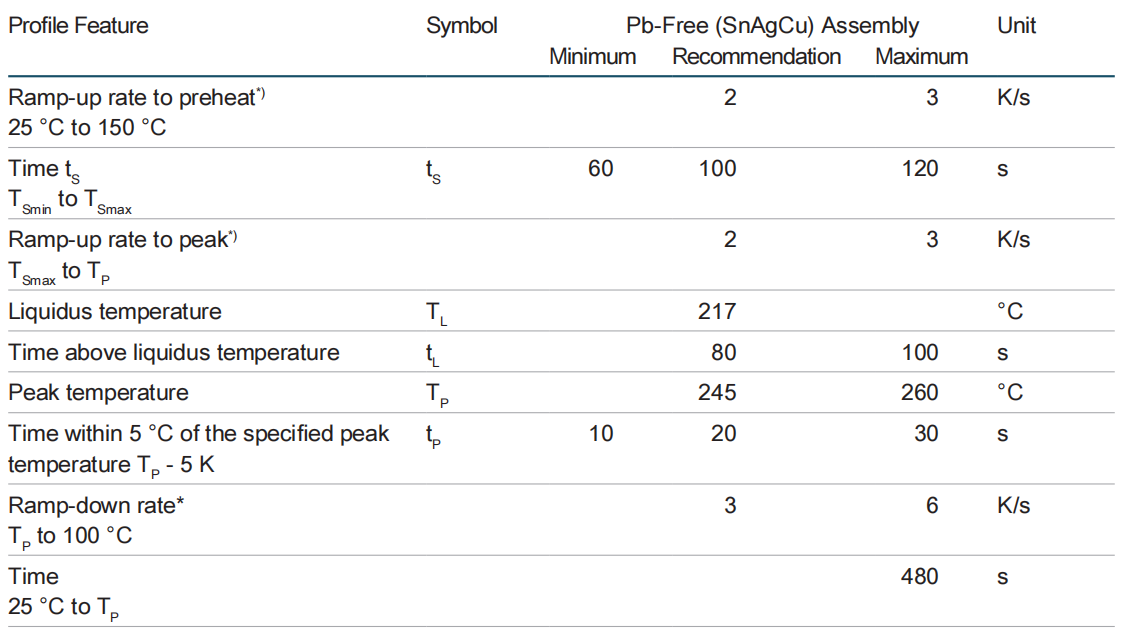

Reflow Lødningsprofil

Produktet overholder MSL niveau 2 i overensstemmelse med JEDEC J-STD-020E

Alle temperaturer henviser til midten af forsendelsen, målt på toppen af komponenten

* hældningsberegning DT/Dt: Dt maks. 5 s; opfyldelse for hele T-intervallet

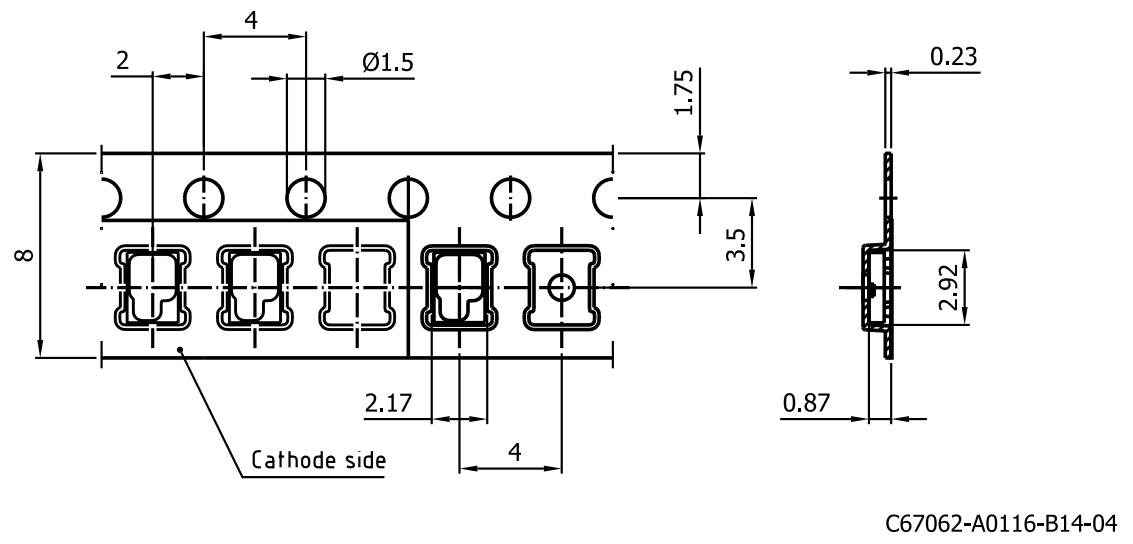

Taping 8)

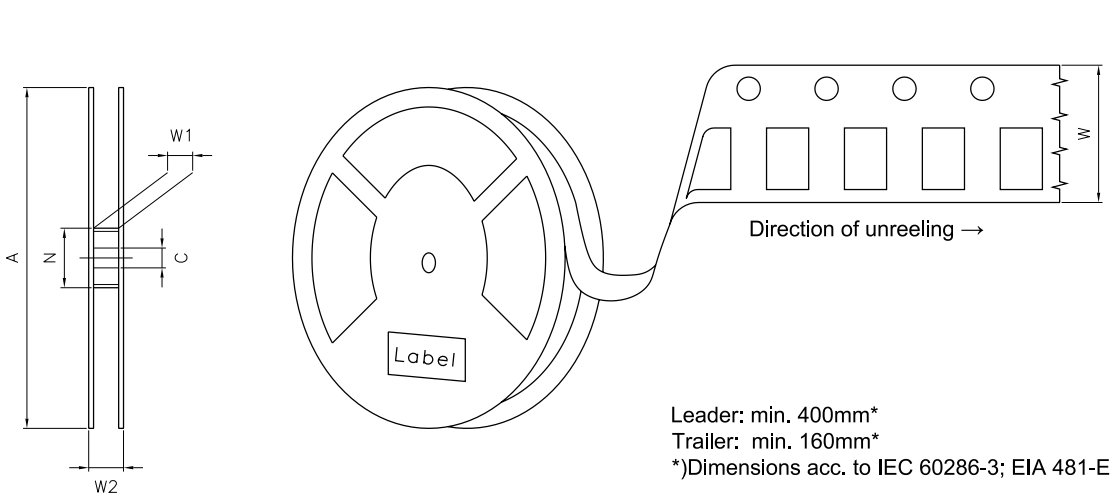

Tape og Reel 9)

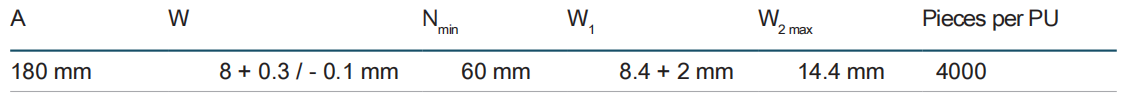

Tråde Dimensioner

Stregkodningsproduktmærkat (BPL)

Tørre Pakkeproces og Materialer 8)

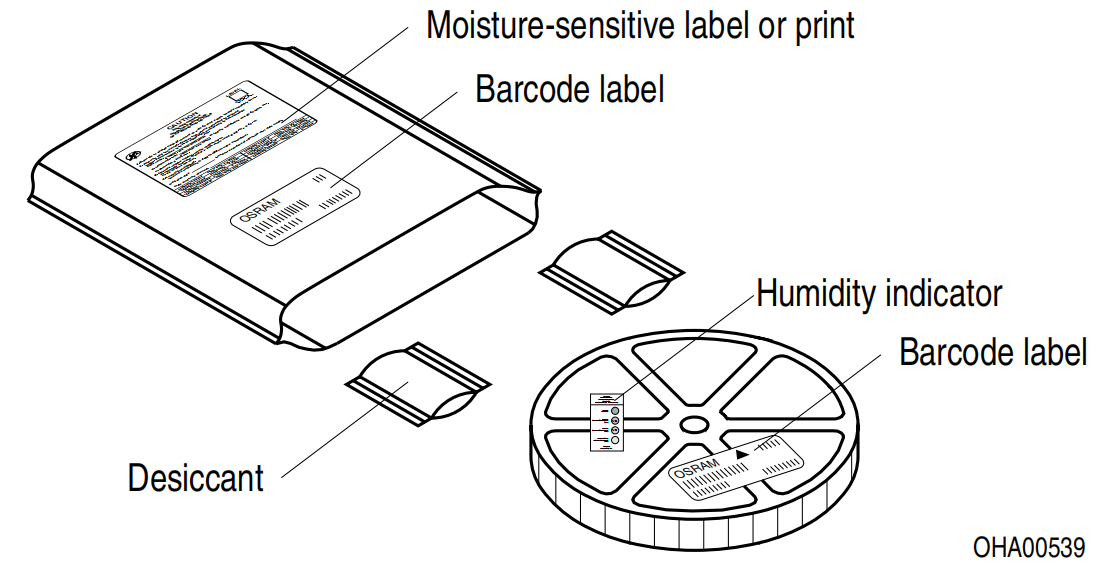

Fugtfølsomt produkt pakkes i en tørrepose, der indeholder tørrestoffer og en fugtkort i overensstemmelse med JEDEC-STD-033.

NOTER

Vurderingen af øjen sikkerhed foretages i overensstemmelse med standarden IEC 62471:2006 (fotobiologisk sikkerhed af lampetråde og lampe-systemer). Inden for risikogruppesystemet i denne IEC-standard falder enheden specificeret i denne datasheet inden for klassen frigivne gruppe (eksponeringstid 10000 s) . Under reelle omstændigheder (for belystid, øjenpupillers tilstand, observatationsafstand) antages det, at der ikke findes nogen fare for øjet fra disse apparater. Som princip skal dog nævnes, at intense lyskilder har et højt sekundært belystningspotentiale på grund af deres blændende effekt. Ved at kigge på klare lyskilder (f.eks. fartøjslygter) kan der opstå midlertidig reduktion af skarphedsfølelsen og efterbilleder, hvilket kan føre til irriterede følelser, forargelse, synshandicap og endda ulykker, alt efter situationen.

Underkomponenter af dette apparat indeholder, udover andre stoffer, metal fyldte materialer herunder sølv.

Metalliske fyldte materialer kan påvirkes af miljøer, der indeholder spore af aggressive stoffer. Derfor anbefaler vi, at kunder mindsker enhedens eksponering for aggressive stoffer under lagerbeholdning, produktion og brug. Enheder, der viste synlig farveændring, når de blev testet ved hjælp af de beskrevne tests ovenfor, viste ingen ydelsesafvigelser inden for fejlgrænserne under den angivne testvarighed. Respektive fejlgrænser beskrives i IEC60810.

For yderligere information relateret til anvendelse, besøg www.osram-os.com/appnotes

ansvarsfraskrivelse

Bemærk venligst!

Informationen beskriver komponenttypen og skal ikke anses for garanterede egenskaber.

Leveringsbetingelser og rettighed til designændringer forbeholdes. På grund af tekniske krav kan komponenter indeholde farlige stoffer.

For information om de pågældende typer kontakt vores Salgsorganisation.

Hvis det er udskrevet eller downloadet, find venligst den nyeste version på vores hjemmeside.

Pakning

Brug venligst de genanvendelsesoperatører, du kender til. Vi kan også hjælpe dig – kontakt din nærmeste

salgsafdeling. Ved aftale vil vi tage imod pakningsmateriale tilbage, hvis det er sorteret. Du bærer ansvar for transportomkostningerne. For pakningsmateriale, der returneres til os usorteret eller som vi ikke er forpligtet til at acceptere, skal vi fakturere dig for eventuelle opståede omkostninger.

For pakningsmateriale, der returneres til os usorteret eller som vi ikke er forpligtet til at acceptere, skal vi fakturere dig for eventuelle opståede omkostninger.

Produkt- og funktionsikkerhedselementer/ansøgninger eller medicinsk udstyr/ansøgninger

Vores komponenter er ikke udviklet, bygget eller testet til brug som sikkerhedsrelevante komponenter eller til brug i medicinske apparater.

Vores produkter er ikke kvalificeret på modul- og systemniveau til sådanne anvendelser.

Hvis køberen – eller kunden, som er leveret af køberen – overvejer at bruge vores komponenter i sikkerhedsenheder/ansøgninger for produkter eller medicinsk udstyr/ansøgninger, skal køberen og/eller kunden meddele vores lokale salgspartner umiddelbart, og vi sammen med køberen og/eller kunden vil analysere og koordinere den kundespecifikke anmodning mellem os og køberen og/eller kunden.

ordliste

1) Lysstyrke: Lysstyrkeværdier måles under en strømpuls på typisk 25 ms, med en intern

gentagbarhed på ±8 % og en udvidet usikkerhed på ±11 % (i overensstemmelse med GUM med en dækningfaktor på

k = 3).

2) Omvendt drift Denne produkt er designet til at blive driftet med en fremadstrøm inden for den

specificerede omfang. Anvendelse af kontinuerlig omvendt spænding eller fremadspænding under spændingsområdet for lys

Kromatiske koordinatgrupper:

3) Bølgelængde : Bølgelængden måles ved en strømpuls på typisk 25 ms med en intern

genkaldelighed på ±0,5 nm og en udvidet usikkerhed på ±1 nm (ifølge GUM med en dækningstale på k=3).

4) Fremadspænding : Fremadspændingen måles under en strømpuls på typisk 8 ms, med en

intern gentagbarhed på ±0.05 V og en udvidet usikkerhed på ±0.1 V (i overensstemmelse med GUM med en dækning

faktor k = 3).

5) Termisk modstand : Rth max er baseret på statistiske værdier (6σ).

6) Typiske værdier: På grund af de særlige forhold ved fremstillingsprocesserne for halvledereenheder kan de typiske data eller beregnede korrelationer mellem tekniske parametre kun afspejle statistiske tal. Disse svarer ikke nødvendigvis til de faktiske parametre for hver enkelt produkt, hvilket kunne afvige fra de typiske data og beregnede korrelationer eller den typiske karakteristiske kurve. Ved anmodning, f.eks. på grund af tekniske forbedringer, vil disse typ. data blive ændret uden yderligere varsel.

7) Karakteristisk kurve : I området hvor grafens linje er brudt, skal du forvente større forskelle mellem enkeltenheder inden for én pakkeenhed.

8) Måletolerance: Med mindre andet er angivet på tegningen, er tolerance angivet med ±0.1 og

dimensionerne angives i mm.

9) Bånd og rulle: Alle dimensioner og tolerancer er specificeret i overensstemmelse med IEC 60286-3 og specificeret i mm.

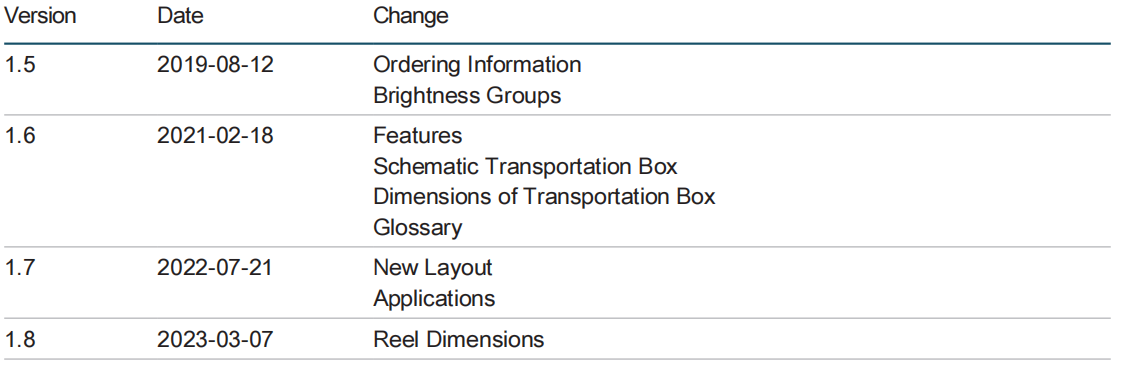

Revisionshistorik
