SiC SBD

1200V 10A SiC Schottky Diode AC/DC Konvertere

Introduktion

Introduktion

Oprindelsessted:	Zhejiang
Mærkenavn:	Inventchip Technology
Modelnummer:	IV1D12010T2
Certificering:

Minimumpakkekvantitet:	450 stk.
Pris:
Indpakning:
Leveringstid:
Betalingsbetingelser:
Leveringsevne:

Funktioner

Maksimal knytte temperatur 175°C
Høj overstrømskapacitet
Nul omvendt genopretningsstrøm
Nul fremad genopretningsspænding
højfrekvensdrift
Temperaturuafhængigt skifteforskel
Positiv temperaturkoefficient på VF

Ansøgninger

Solstrømforstærkning
Inverteringsfrihedsdioder
Vienna 3-fase PFC
AC/DC-konvertere
Switch Mode Strømforsyninger

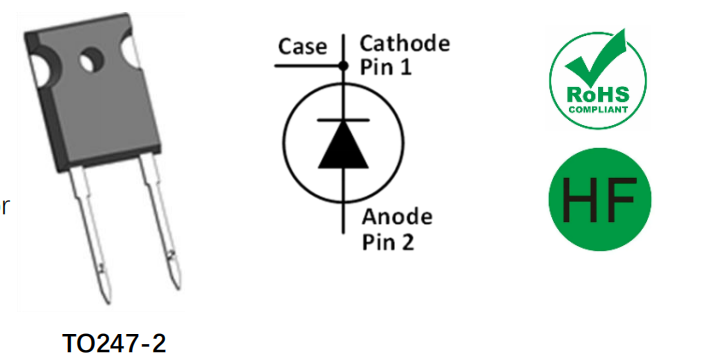

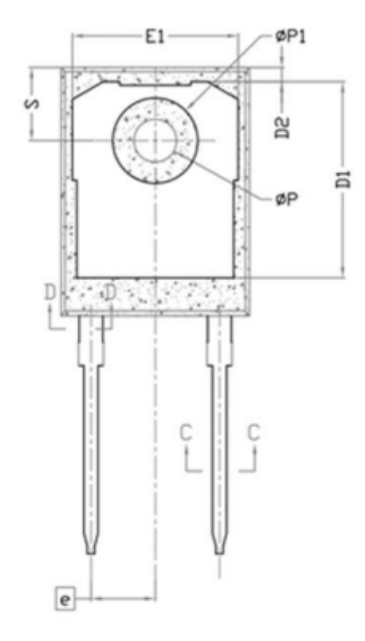

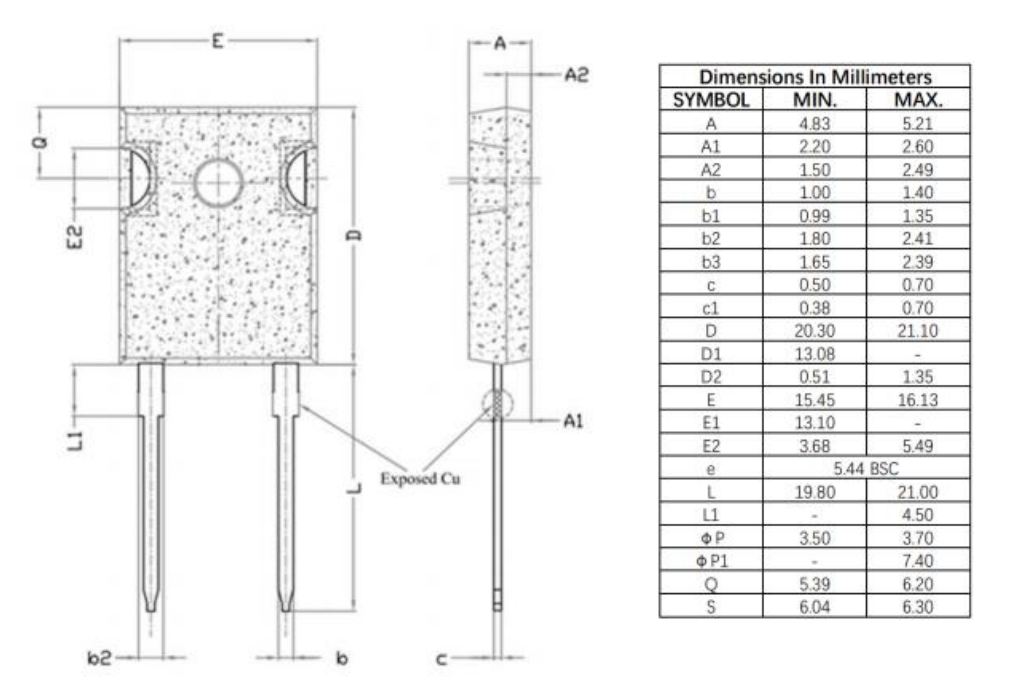

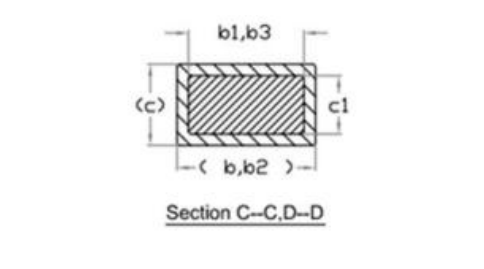

Oversigt

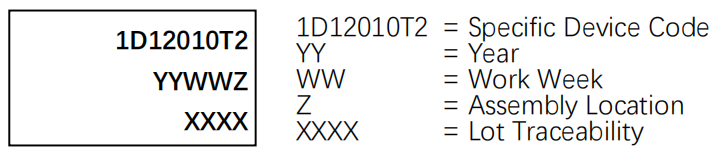

Mærkningsdiagram

Absolutte maksimale værdier (Tc=25°C med mindre andet er angivet)

Symbol	Parameter	værdi	enhed
VRRM	Omvendt spænding (gentagne top)	1200	V
VDC	DC-spændingsblokering	1200	V
hvis	Fremadstrøm (kontinuerlig) @Tc=25°C	30	A.
	Fremadstrøm (kontinuerlig) @Tc=135°C	15.2	A.
	Fremadstrøm (kontinuerlig) @Tc=155°C	10	A.
IFSM	Sprøjte ikke-gentagelig fremadstrøm syne halvboje @Tc=25°C tp=10ms	72	A.
IFRM	Sprøjte gentagelig fremadstrøm (Frekvens=0,1Hz, 100 cykluser) syne halvboje @Tamb =25°C tp=10ms	56	A.
Ptot	Samlet effektdissipation @ Tc=25°C	176	W
	Samlet effektdissipation @ Tc=150°C	29
	I2t-værdi @Tc=25°C tp=10ms	26	A2s
Tstg	opbevaringstemperaturområde	-55 til 175	°C
Tj	Driftstemperaturforbifarten	-55 til 175	°C

Strål overstigende dem, der er opført i tabellen for maksimale vurderinger, kan skade enheden. Hvis nogen af disse grænser overviges, bør der ikke antages, at enheden fungerer korrekt; der kan ske skade, og pålideligheden kan blive berørt.

elektriske egenskaber

Symbol	Parameter	Typ.	Maks.	enhed	Testbetingelser	Note

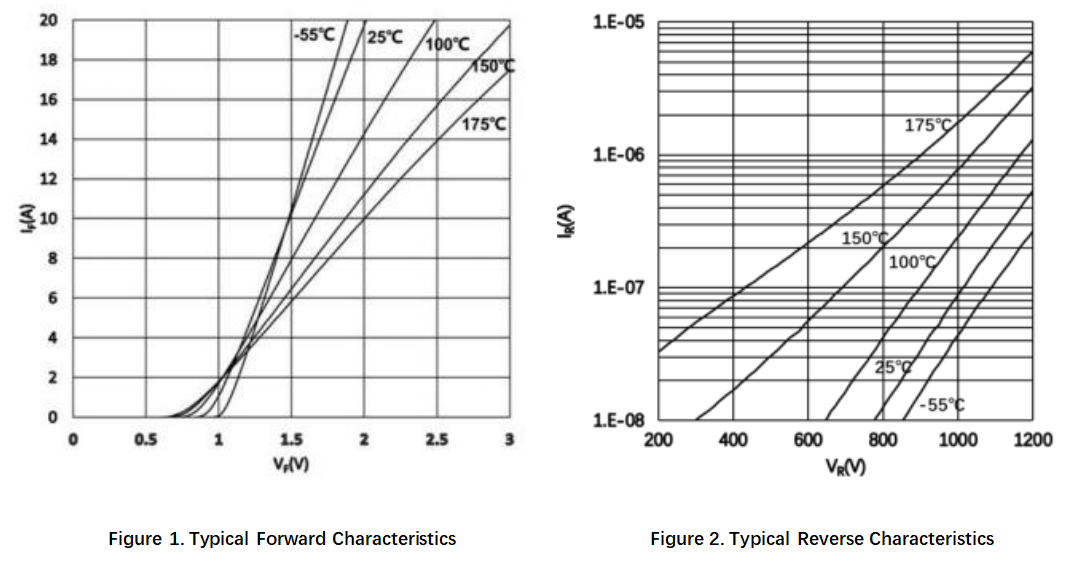

VF	Fremadspænding	1.48	1.7	V	IF = 10 A TJ =25°C	Fig. 1
		2.0	3.0		IF = 10 A TJ =175°C
ir	Omvendt strøm	1	100	μA	VR = 1200 V TJ =25°C	Fig. 2
		10	250		VR = 1200 V TJ = 175°C

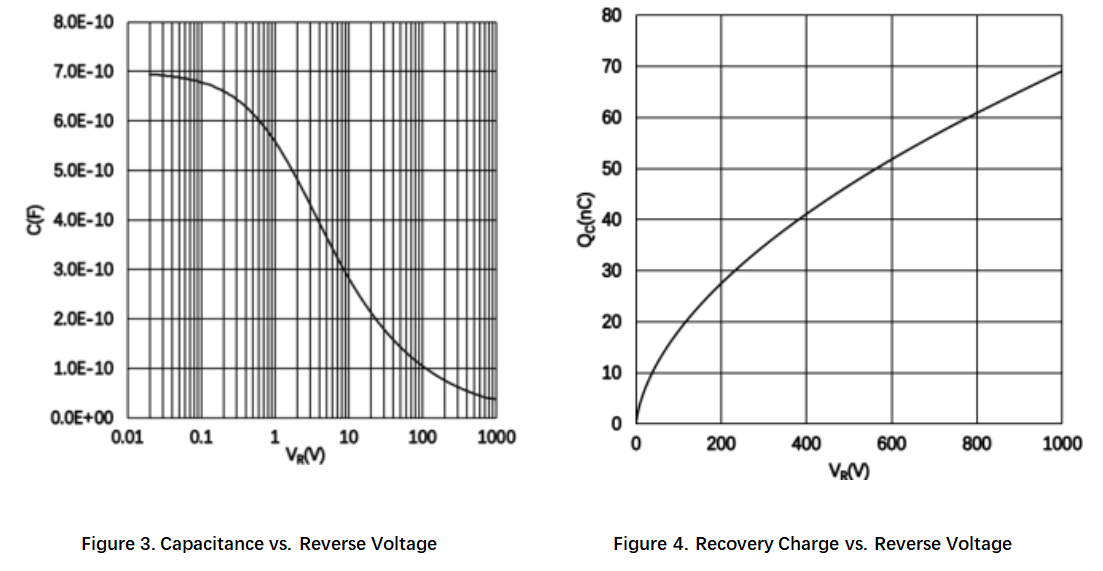

C	Total Kapacitet	575		PF	VR = 1 V, TJ = 25°C, f = 1 MHz	Fig. 3
		59			VR = 400 V, TJ = 25˚C, f = 1 MHz
		42.5			VR = 800 V, TJ = 25˚C, f = 1 MHz
QC	Total kapacitiv ladning	62		NC	VR = 800 V, TJ = 25°C, Qc = C(v)dv	Fig. 4

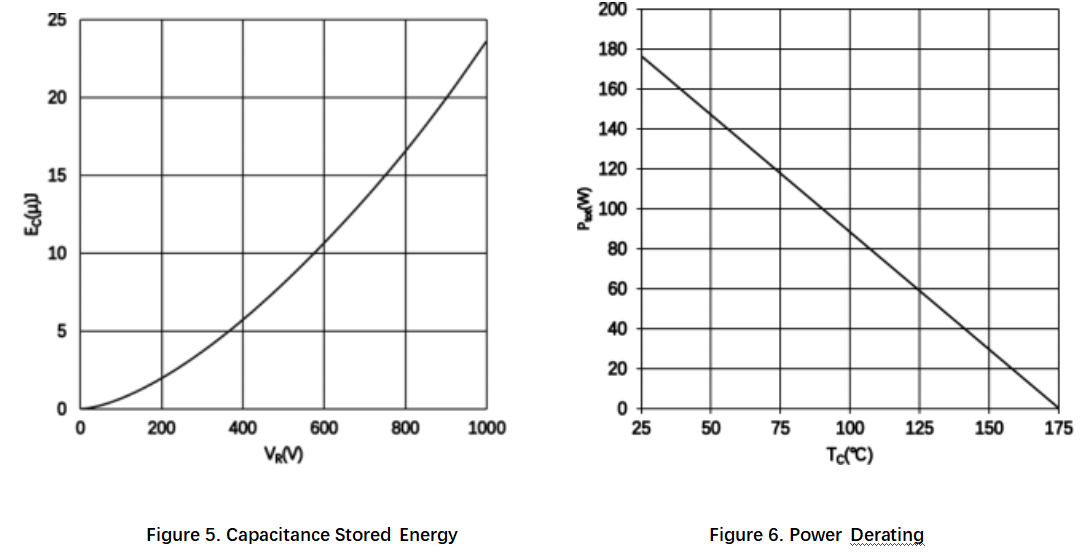

ec	Energi lagret i kapacitancen	16.8		μJ	VR = 800 V, TJ = 25°C, Ec = C(v) ⋅vdv	Fig. 5
